Datenlogger (SD-Karte)
Batteriekonzept
8
• Der integrierte Datenlogger kann folgende Daten aufzeichnen:
– Referenzdaten : Zeit, Datum fortlaufende Aufzählungsnummer etc.
– Zählerstände Summenzähler: Positive und negative Gesamt-/Teilmenge, Netto-Gesamt-/Teilmenge
– Durchflussmenge: In Volumeneinheit (z.B. m3/h) oder in %
– Messzyklen pro Stunde, Status des Ladungszustands der einzelnen Batteriepacks (B1, B2, B3),
Temperatur der Elektronikplatine
• Speicherzyklus einstellbar: 15 Sekunden bis 24 Stunden.
• Bei einem Batteriewechsel gehen die Daten des Datenloggers nicht verloren.
Der Datenlogger beinhaltet die Möglichkeit eine zweite, parallele Datenaufzeichnung in einer höheren
Auflösung innerhalb einer bestimmten Zeitperiode aufzuzeichnen.
Die Daten werden täglich in einer neue Datei auf die Micro SD-Karte (Speicherkapazität 2 GB) abgespeichert.
Die Dateien können zur Auswertung über das Serviceinterface FXA291 mit der Bediensoftware Config5800
auf einen PC oder Laptop gespeichert werden. Eine Übermittlung der Dateien über das optional erhältliche
GSM/GPRS-Modem via E-Mail ist ebenfalls möglich.
Energieversorgung
Anordnungsmöglichkeiten der Batterien
Im Messgerät stehen grundsätzlich drei Anschlüsse für Batterien zur Verfügung, die je nach Anordnung und
Anzahl der Batterien unterschiedlich genutzt werden können. B1 und B2 sind die Anschlüsse für die Versor-
gung des Messgeräts, B3 ist der Anschluss für das GSM/GPRS-Modem.
Das Messgerät wird zuerst von den Batterien am Anschluss B2 versorgt. Ist die Versorgungsspannung dieser
Batterien nicht mehr ausreichend, gibt das Messgerät eine Meldung heraus und schaltet automatische auf die
Batterie am Anschluss B1 um.
Wenn das Messgerät über eine externe Spannungsversorgung versorgt wird und diese ausfällt, dient die
Batterie am Anschluss B1 zur Sicherung (Back-up) der Versorgungsspannung.
Das GSM/GPRS-Modem wird immer über die Batterie am Anschluss B3 versorgt.
Dies ist auch der Fall, wenn das Messgerät über externe Spannungsversorgung gespeist wird.

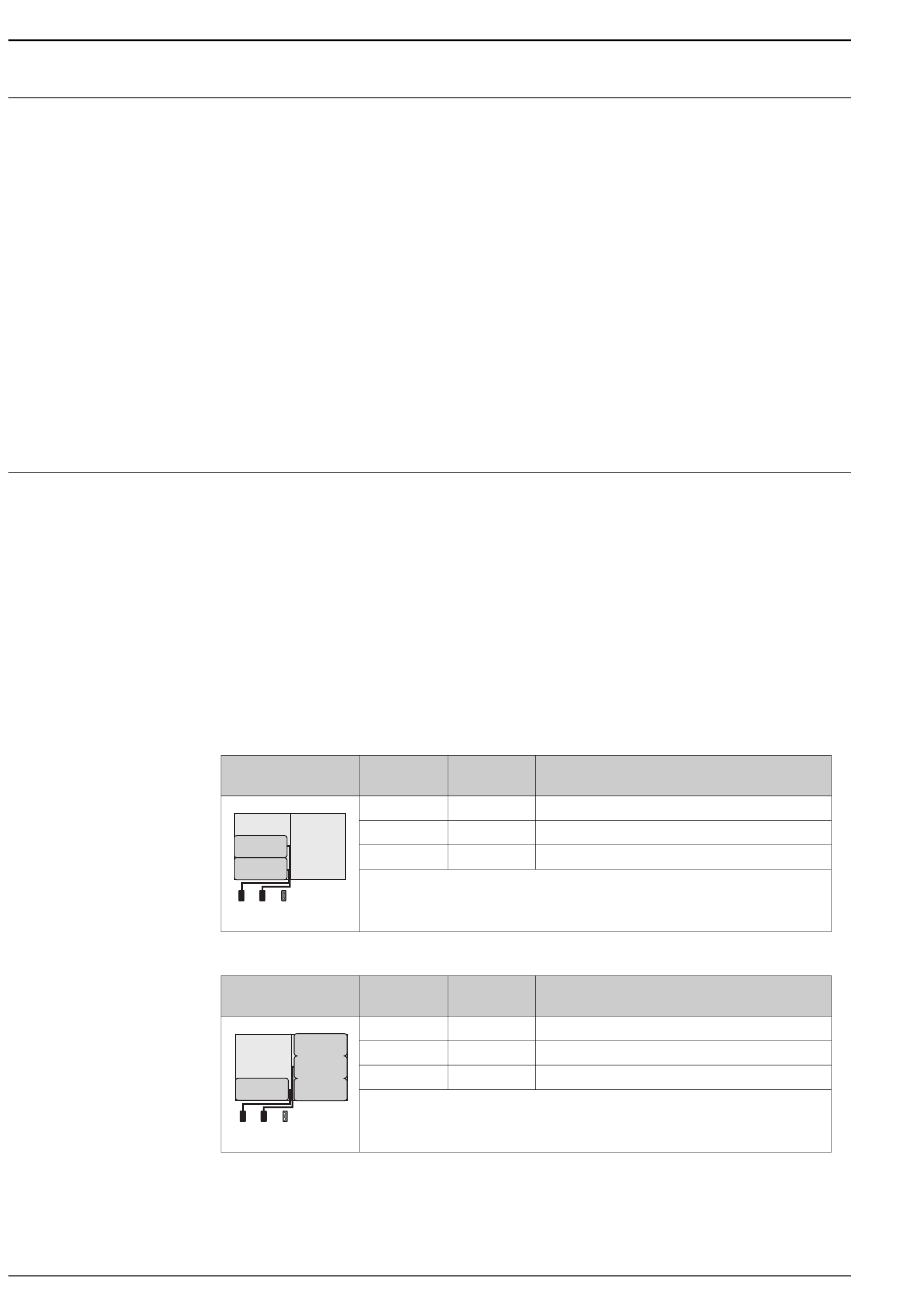

Konfiguration 1
Anschluss-
Konfiguration Batterien
stecker
B2
B1
Bestellmerkmal "Power Supply" für diese Konfiguration: 5L8B**–**F0*********
B1
B2
B3
A0017127
Konfiguration 2
Anschluss-
Konfiguration Batterien
stecker
B2
B1
Bestellmerkmal "Power Supply" für diese Konfiguration: 5L8B**–**G0*********
B1
B2
B3
A0017128
Anzahl
Verwendung der Batterie(n)
Batterien
B 1
1
Sicherung der Versorgung des Messgeräts (Back-up)
B 2
1
Versorgung des Messgeräts
B 3
–
Versorgung GSM/GPRS-Modems
Anzahl
Verwendung der Batterie(n)
Batterien
B 1
1
Sicherung der Versorgung des Messgeräts (Back-up)
B 2
3
Versorgung des Messgeräts
B 3
–
Versorgung GSM/GPRS-Modems
Proline Promag L 800
Endress+Hauser
