Pepperl+Fuchs R2000 Kurzanleitung Seite 7

2-D-LiDAR-Sensor
Produktbeschreibung

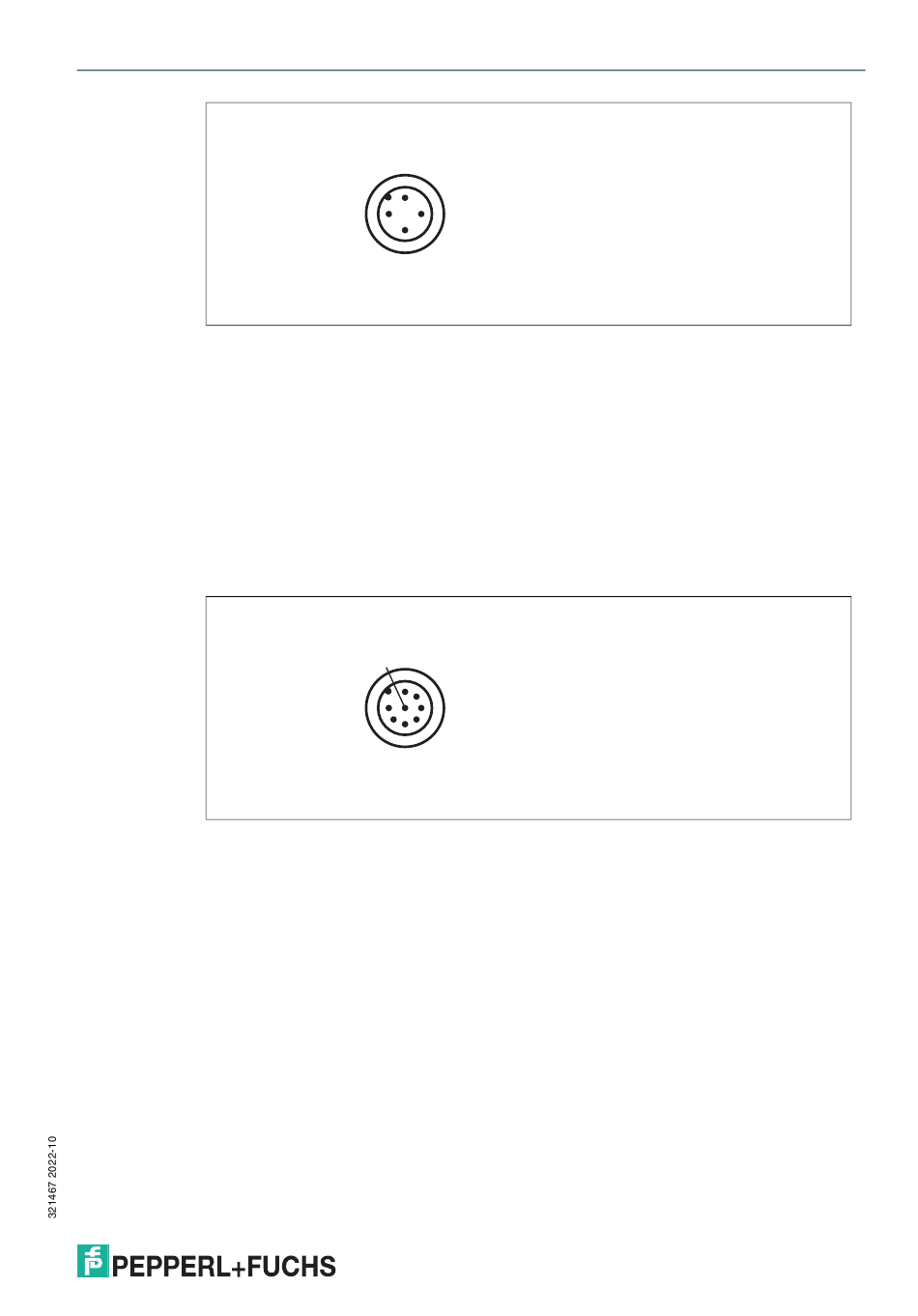

Abbildung 3.2
1 24-V-Versorgung
2 Q2
3 Masse (GND)
4 Q1
Multiport
An der Gehäuserückseite befindet sich ein 8-poliger M12-Stecker für Service-
zwecke.
1 DNC (Do not connect)
2 DNC (Do not connect)
3 DNC (Do not connect)
4 DNC (Do not connect)
5 DNC (Do not connect)
6 I/Q2
7 I/Q1
8 DNC (Do not connect)
Alle Pins mit "DNC (Do not connect)" dürfen nicht angeschlossen werden!
1
4
2
3
Anschlussbelegung Spannungsversorgung
1
8
7
2 6
3 5
4
7
