2-D-LiDAR-Sensor
Produktbeschreibung
Schnittstelle:

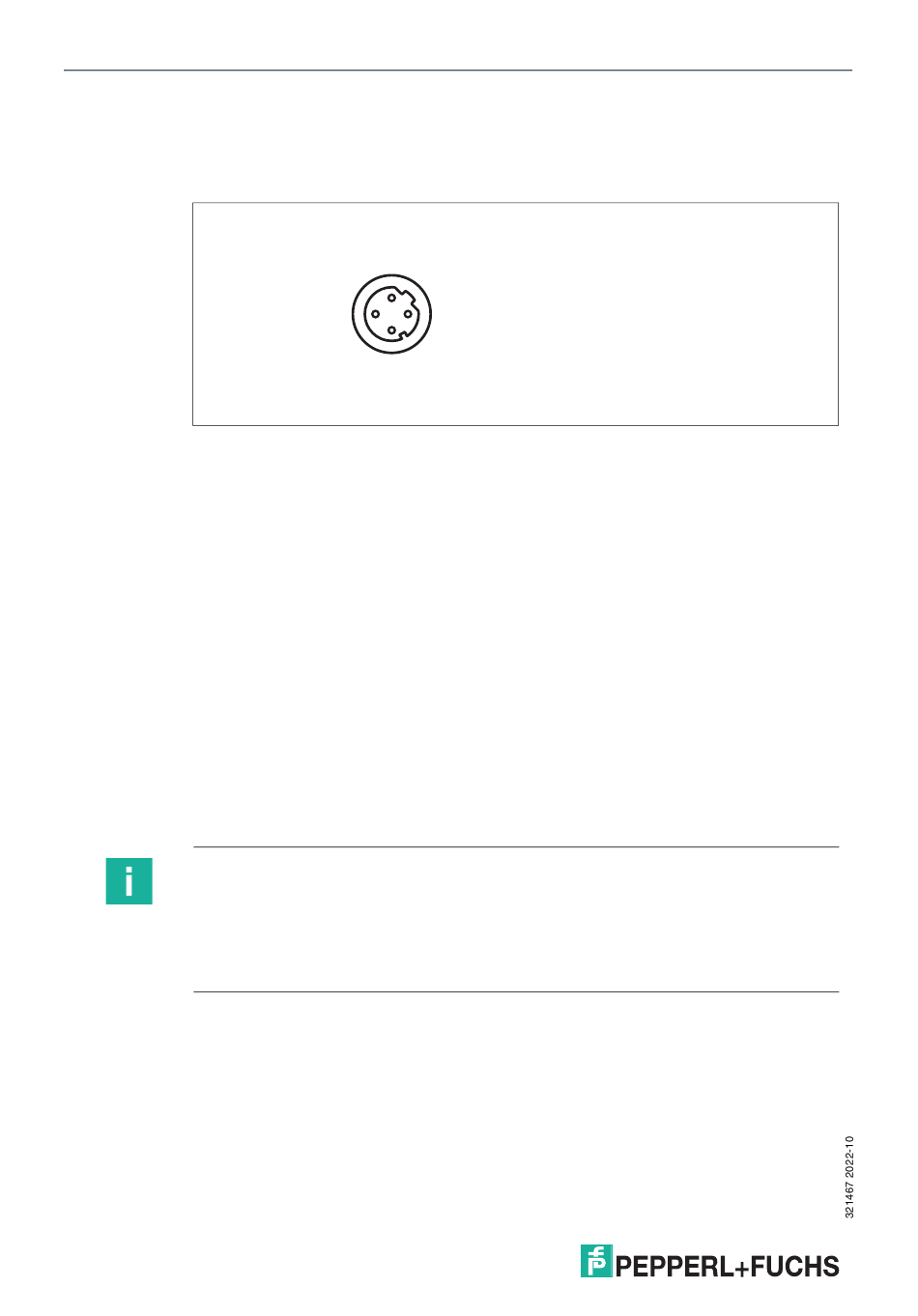

An der Gehäuserückseite befindet sich eine 4-polige M12-Buchse für den
Anschluss der Ethernet-Schnittstelle. Die Pinbelegung entnehmen Sie der folgen-
den Grafik:
Abbildung 3.3
1
2
3
4
Das Steckergehäuse liegt auf dem Schirm.
3.3
Lieferumfang
Im Lieferumfang sind enthalten:
•
•
•
•
•
Hinweis!
Installationshinweis für Nordamerika
Wenn eine Verbindung zum mehrpoligen M12-Steckverbinder hergestellt wird,
muss das Produkt in der endgültigen Installation der Stromversorgung mit einer
UL-gelisteten Kabel-/Steckverbinderbaugruppe (CYJV) verwendet werden, die für
mindestens 30 V DC und mindestens 1,0 A ausgelegt ist.
8
1
4
3
Anschlussbelegung Ethernet
TD+
RD+
TD-
RD-
R2000
Kurzanleitung
Schutzkappe
3 x Zylinderschrauben M5 x 10
3 x Unterlegscheiben Größe 5
2
