Inbetriebnahmeanleitung für Serie R2 und R3
Inbetriebnahmeanleitung für Serie R2 und R3
Mit dieser Anleitung wird der Sensor auf einen gewünschten Schaltpunkt innerhalb des Betriebsbereichs eingelernt. Die Betriebs-
bereiche lauten wie folgt:
• 15 mm bis 60 mm für OBT60-R2*/OBT60-R3*
• 20 mm bis 120 mm für OBT120-R2*/OBT120-R3*
Einlernen
Es stehen drei Arten von Einlernmethoden zur Verfügung:
1. 1-Punkt-Teach-In – zum Umschalten an der Position des Ziels
2. 2-Punkt-Teach-In – zum Umschalten an einem Abstand zwischen zwei Punkten
3. Maximum-Teach-In – zum Umschalten im maximalen Bereich des Sensors
Der Einlernvorgang erfolgt über den Teach-In-Eingang am weißen Draht oder an Stift 2.
Der Ausgang befindet sich am schwarzen Draht oder an Stift 4.
Hinweis!
Wird das Ziel während des Einlernens bewegt, wird der Einlernvorgang abgebrochen.
• Bewegen Sie das Ziel 100 ms nach dem Start des Einlernvorgangs (S) oder nach dem Beenden des Einlernvorgangs
(E) nicht.
Ereignis Handlungsanweisung/Ergebnis
S Einlernvorgang Stellen Sie den Teach-In-Eingang auf HIGH (L+) ein.
starten Abstand 1 zum Ziel (Punkt 1) wird nach 100 ms
erfasst.
E Einlernvorgang Stellen Sie den Teach-In-Eingang auf LOW (L-) /
beenden OPEN ein.
Abstand 2 zum Ziel (Punkt 2) wird nach 100 ms
erfasst.
Status Teach-In-Eingang
L+
L- / OPEN

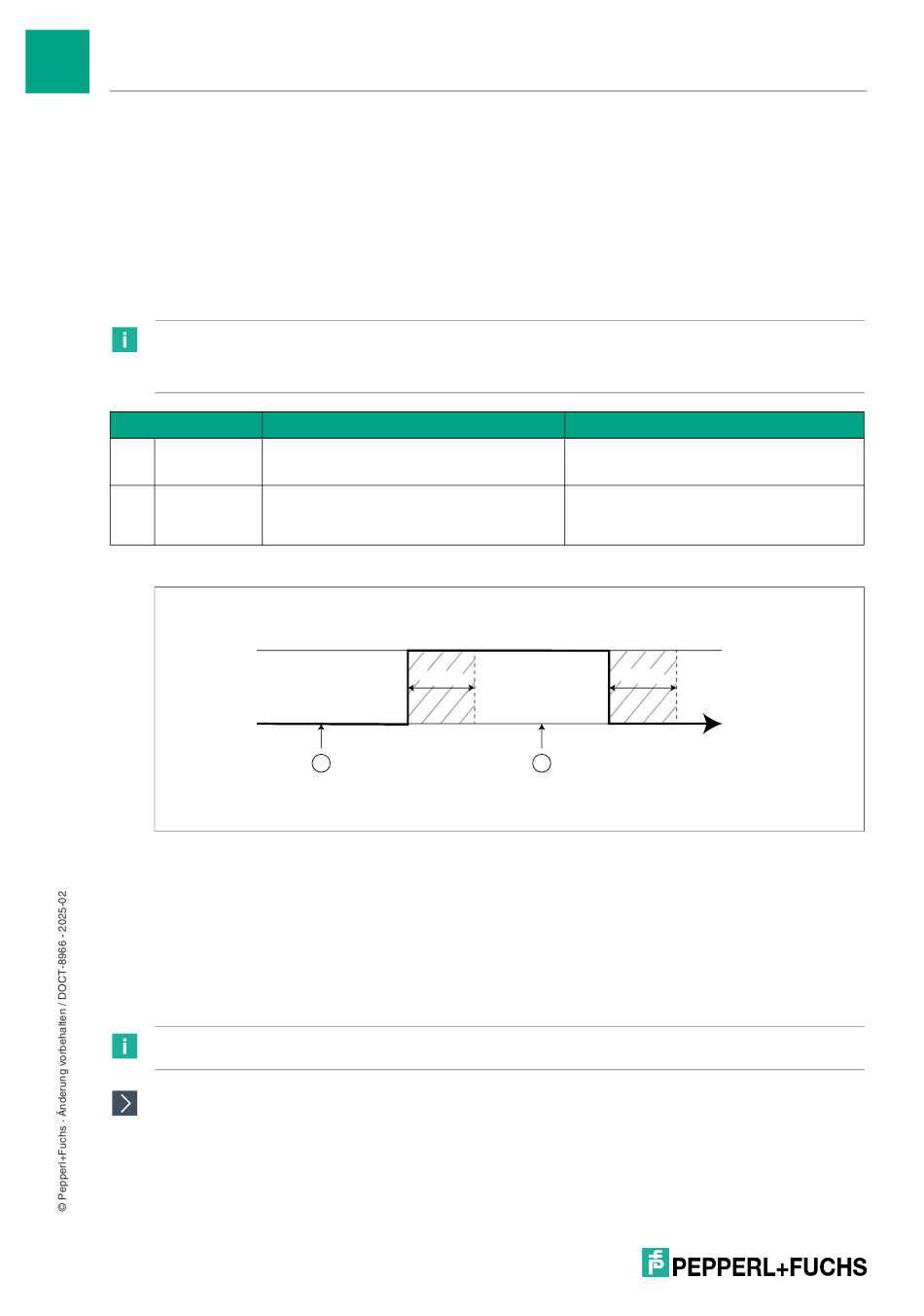

Abbildung 1
1
Platzieren Sie das Ziel bei Abstand 1.
S Starten Sie den Einlernvorgang.
2
Platzieren Sie das Ziel bei Abstand 2 und lassen Sie dabei den Teach-In-Eingang auf HIGH (L+) eingestellt.
E Beenden Sie den Einlernvorgang.
1-Punkt-Teach-In
Verwenden Sie das 1-Punkt-Teach-In-Verfahren, um den Erfassungsbereich auf die Position des Ziels einzustellen.
Hinweis!
Während des 1-Punkt-Teach-In-Verfahrens bleibt das Ziel am gewünschten Erkennungspunkt innerhalb des Betriebsbereichs.
1-Punkt-Teach-In
1.
Platzieren Sie das Ziel im gewünschten Bereich.
2.
Führen Sie Start teach (Einlernvorgang starten) aus.
3.
Führen Sie End teach (Einlernvorgang beenden) aus.
Refer to "General Notes Relating to Pepperl+Fuchs Product Information"
Pepperl+Fuchs Group
www.pepperl-fuchs.com
100 ms
S
1
Tel: +49 621 776-0
E-Mail: info@de.pepperl-fuchs.com
LED-Anzeige
Grün und Gelb blinken gleichzeitig bei 2,5 Hz.
Grün und Gelb blinken abwechselnd bei 2,5 Hz.
Dies weist zudem auf einen erfolgreichen Einlernvor-
gang hin.
100 ms
E
2
1
time
