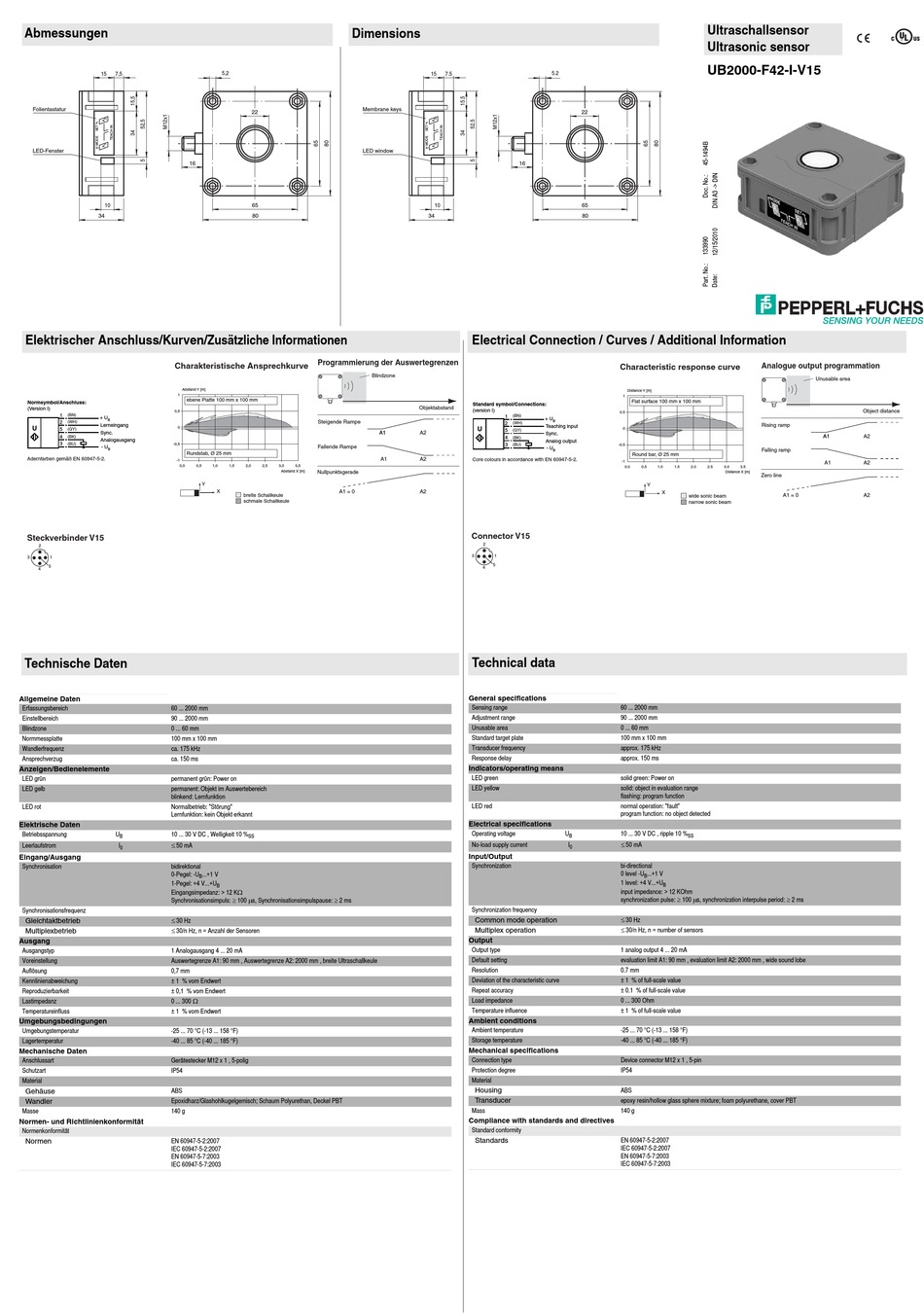

Pepperl+Fuchs UB2000-F42-I-V15 Handbuch

Abmessungen
15 7,5
Folientastatur
LED-Fenster
16
10
34
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Charakteristische Ansprechkurve
Abstand Y [m]
1
ebene Platte 100 mm x 100 mm
Normsymbol/Anschluss:
(Version I)
0,5
1 (BN)
+ U
B
2 (WH)
Lerneingang
U 0
5
(GY)
Sync.
4 (BK)
Analogausgang
3
(BU) -0,5
- U
B
Rundstab, Ø 25 mm
Adernfarben gemäß EN 60947-5-2.
-1
0,0
Steckverbinder V15
2
3 1
5
4
Technische Daten
Allgemeine Daten
Erfassungsbereich 60 ... 2000 mm
Einstellbereich 90 ... 2000 mm
Blindzone 0 ... 60 mm
Normmessplatte 100 mm x 100 mm
Wandlerfrequenz ca. 175 kHz
Ansprechverzug ca. 150 ms
Anzeigen/Bedienelemente
LED grün permanent grün: Power on
LED gelb permanent: Objekt im Auswertebereich
blinkend: Lernfunktion
LED rot Normalbetrieb: "Störung"
Lernfunktion: kein Objekt erkannt
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , Welligkeit 10 %
B
 50 mA
Leerlaufstrom I
0
Eingang/Ausgang
Synchronisation bidirektional
0-Pegel: -U
1-Pegel: +4 V...+U
Eingangsimpedanz: > 12 K
Synchronisationsimpuls:  100 s, Synchronisationsimpulspause:  2 ms
Synchronisationsfrequenz
 30 Hz
Gleichtaktbetrieb
 30/n Hz, n = Anzahl der Sensoren
Multiplexbetrieb
Ausgang
Ausgangstyp 1 Analogausgang 4 ... 20 mA
Voreinstellung Auswertegrenze A1: 90 mm , Auswertegrenze A2: 2000 mm , breite Ultraschallkeule
Auflösung 0,7 mm
Kennlinienabweichung ± 1 % vom Endwert
Reproduzierbarkeit ± 0,1 % vom Endwert
0 ... 300 
Lastimpedanz
Temperatureinfluss ± 1 % vom Endwert
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart Gerätestecker M12 x 1 , 5-polig
Schutzart IP54
Material
Gehäuse ABS
Wandler Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan, Deckel PBT
Masse 140 g
Normen- und Richtlinienkonformität
Normenkonformität
EN 60947-5-2:2007 
Normen
IEC 60947-5-2:2007 
EN 60947-5-7:2003 
IEC 60947-5-7:2003
Dimensions
5,2
Membrane keys
22
LED window
65
80
Programmierung der Auswertegrenzen
Blindzone
Steigende Rampe
Fallende Rampe
0,5 1,0 1,5 2,0 2,5 3,0 3,5
Abstand X [m] Nullpunktsgerade
Y
X A1 = 0
breite Schallkeule
schmale Schallkeule
SS
...+1 V
B

B
15 7.5 5.2
16
10
34
Electrical Connection / Curves / Additional Information
Standard symbol/Connections:
Objektabstand
(version I)
1 (BN)
+ U
B
2 (WH)
Teaching input
U
5
(GY)
A1 A1 A2
Sync.
4 (BK)
Analog output
3
(BU)
- U
B
A1 A2
Core colours in accordance with EN 60947-5-2.
A2
Connector V15
2
3 1
5
4
Technical data
General specifications
Sensing range
Adjustment range
Unusable area
Standard target plate
Transducer frequency
Response delay
Indicators/operating means
LED green
LED yellow
LED red
Electrical specifications
Operating voltage
No-load supply current
Input/Output
Synchronization
Synchronization frequency
Common mode operation
Multiplex operation
Output
Output type
Default setting
Resolution
Deviation of the characteristic curve
Repeat accuracy
Load impedance
Temperature influence
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Connection type
Protection degree
Material
Housing
Transducer
Mass
Compliance with standards and directives
Standard conformity
Standards
Ultraschallsensor
Ultrasonic sensor
UB2000-F42-I-V15
22
65
80
Characteristic response curve
Distance Y [m]
1
Flat surface 100 mm x 100 mm
0.5
0
-0.5
Round bar, Ø 25 mm
-1
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5
Distance X [m]
Y
X
wide sonic beam
narrow sonic beam
60 ... 2000 mm
90 ... 2000 mm
0 ... 60 mm
100 mm x 100 mm
approx. 175 kHz
approx. 150 ms
solid green: Power on
solid: object in evaluation range
flashing: program function
normal operation: "fault"
program function: no object detected
U 10 ... 30 V DC , ripple 10 %
B SS
 50 mA
I
0
bi-directional
0 level -U ...+1 V
B

1 level: +4 V...+U
B
input impedance: > 12 KOhm
synchronization pulse:  100 s, synchronization interpulse period:  2 ms
 30 Hz
 30/n Hz, n = number of sensors
1 analog output 4 ... 20 mA
evaluation limit A1: 90 mm , evaluation limit A2: 2000 mm , wide sound lobe
0.7 mm
± 1 % of full-scale value
± 0.1 % of full-scale value
0 ... 300 Ohm
± 1 % of full-scale value
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
Device connector M12 x 1 , 5-pin
IP54
ABS
epoxy resin/hollow glass sphere mixture; foam polyurethane, cover PBT
140 g
EN 60947-5-2:2007 
IEC 60947-5-2:2007 
EN 60947-5-7:2003 
IEC 60947-5-7:2003
Analogue output programmation
Unusable area
Object distance
Rising ramp
A1 A1 A2
Falling ramp
A1 A2
Zero line
A1 = 0 A2
