VIM8*-Schwingungssensoren
Parametrierung

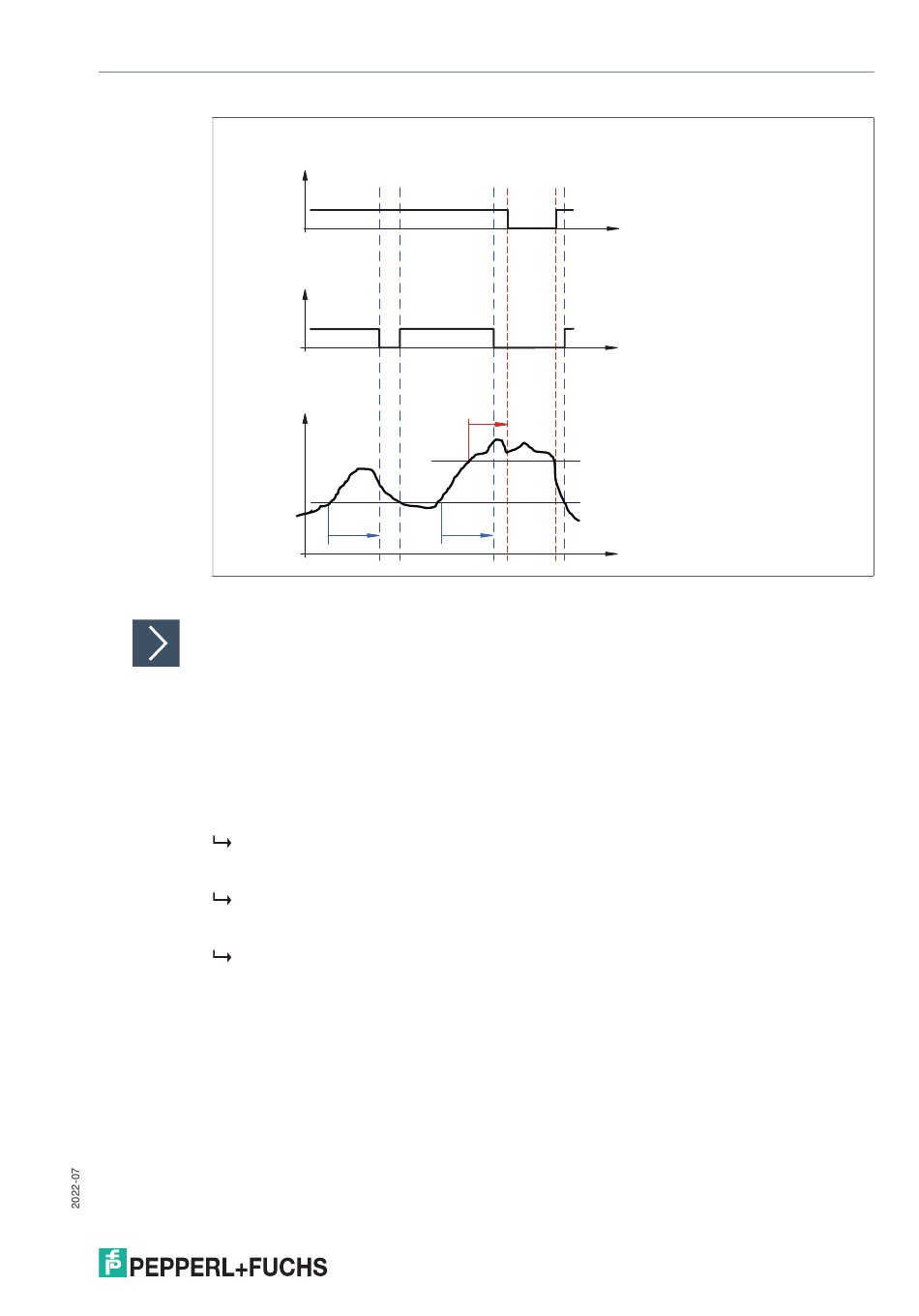

Schaltverhalten
Ausgang 2 (Relais 2)
Relaiszustand
Geschlossen
Geöffnet
Ausgang 1 (Relais 1)
Relaistzustand
Geschlossen
Geöffnet
Schwinggröße
Schaltschwelle
Ausgang 2
(Relais 2)
Schaltschwelle
Ausgang 1
(Relais 1)
Abbildung 4.3
Gerät parametrieren
Das Gerät wird über HEX-Schalter LIM1, LIM2 und TIME parametriert. Die HEX-Schalter
befinden sich unter dem Gehäusedeckel an der Frontseite des Geräts.
1.
Die Sicherheitsfunktion ist während der Parametrierung deaktiviert. Treffen Sie Maßnahmen,
um die Sicherheitsfunktion zu erhalten, während das Gerät parametriert wird.
2.
Öffnen Sie die Abdeckung (Gehäusedeckel).
3.
Drücken Sie kurz die Save Config-Taster.
Die aktuelle Parametrierung wird über die LEDs an den HEX-Schaltern angezeigt.
4.
Parametrieren Sie die Grenzwerte und Verzögerungszeiten mit dem jeweiligen HEX-Schalter.
Sobald eine Schalterstellung geändert wird, beginnen alle LEDs zu blinken.
5.
Um die Parametrierung zu speichern, halten Sie die Save Config-Taster 3 Sekunden gedrückt.
Die Übernahme der Parametrierung wird durch dauerhaftes Leuchten der LEDs in der
gewählten HEX-Schalter-Position angezeigt. Nach ca. 5 Minuten gehen die LEDs automa-
tisch aus.
6.
Schließen Sie die Abdeckung, ziehen Sie den Gehäusedeckel mit einem
Drehmomentschlüssel (SW 8) mit 5 Nm Anzugsmoment fest (siehe Kapitel 3.2).
Das Messsignal ist erst nach dem Verlassen des Parametriermodus wieder validiert und ent-
spricht den Anforderungen an die Sicherheitsfunktion.
Ansprechverzug
Ansprech-
verzug
25
