3 EU5C-SWD-EIP-MODTCP
3.3 Projektierung

3.3.2 Ethernet-Adresseinstellung

3.3.2.1 Voreinstellung des Gateways

86
Das Gateway EU5C-SWD-EIP-MODTCP hat folgende Voreinstellungen:
IP-Adresse:
192.168.1.254
Subnetz-Maske: 255.255.255.000
Default-Gateway:192.168.1.001
Das Gateway kann jederzeit vom Anwender auf diese Voreinstellungen
zurückgesetzt werden. Dazu müssen die Adress-Schalter (DIP-Schalter 1 bis
8) sowie der Betriebsartenschalter (DIP-Schalter 9) auf „OFF" gestellt und
das Gateway aus- und anschließend wieder eingeschaltet werden.
Für das Einstellen der Ethernet-Adresse stehen verschiedene Möglichkeiten
zur Verfügung:
Einstellung direkt am Gerät
Bezug der Adresse über DHCP-Server beim Hochlauf
Bezug der Adresse über BOOTP-Server beim Hochlauf
Bezug der Adresse über Planungssoftware SWD-Assist
einmaliger Bezug über DHCP
Die gewünschte Einstellungsvariante erfolgt über den eingebauten DIP-
Schalter.
Die DIP-Schalter zur Adressierung des Gateways und zur Einstellung des
Betriebsmodus sowie zu Speicherung der Stationskonfiguration befinden
sich auf der rechten Seite des Gateways unter der Abdeckung.
Die Einstellmöglichkeiten werden nachfolgend beschrieben.

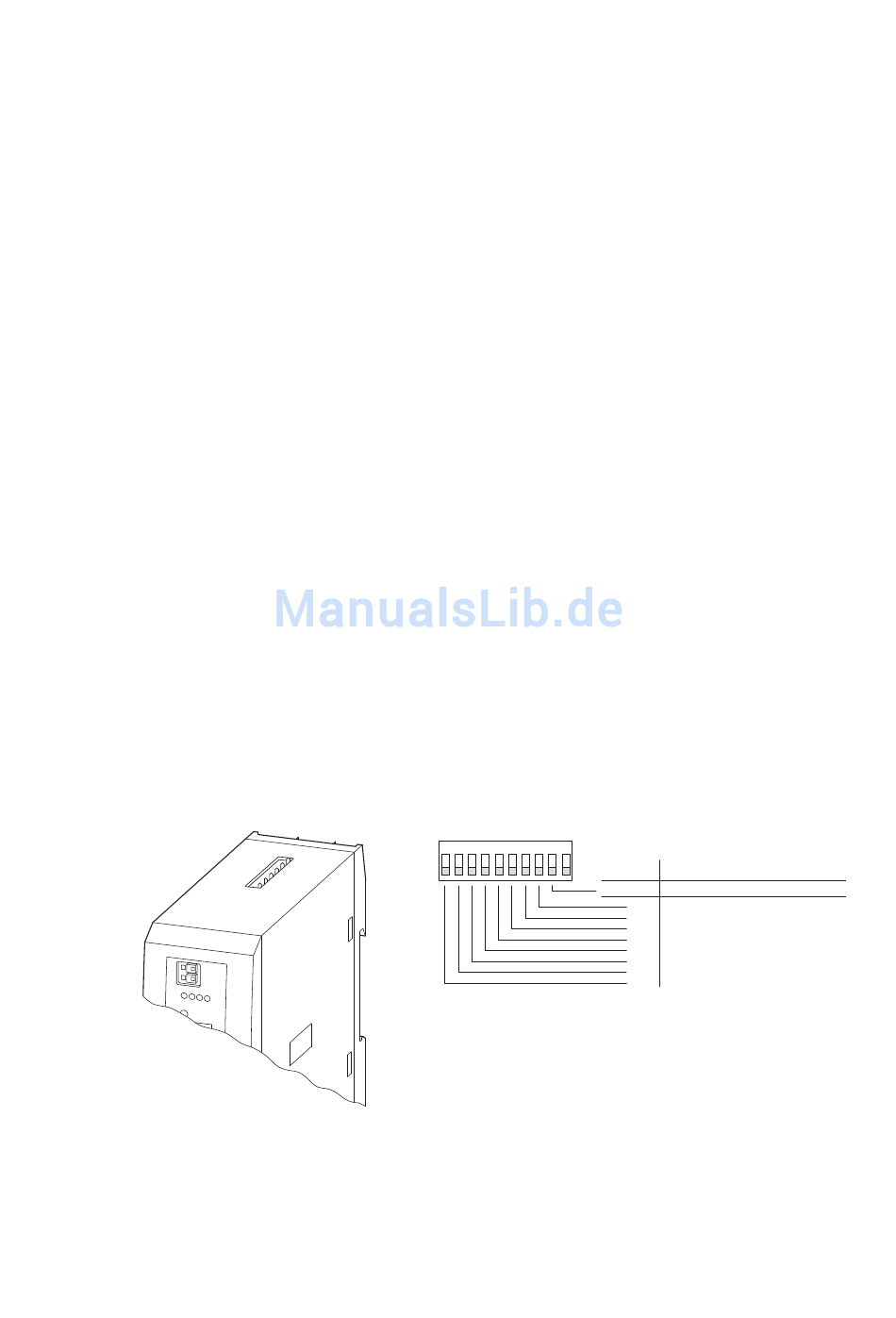

Abbildung 45: Einstellung der Feldbus-Schnittstelle
SmartWire-DT Gateways 09/11 MN05013002Z-DE www.eaton.com
1
2
3
4
5
6
7
8
9
0
ON
OFF
IP
address
DHCP
BOOTP
PGM
MODE OFF
ON
ON
ON
128
OFF
OFF
OFF
64
OFF
OFF
OFF
32
OFF
OFF
OFF
16
OFF
OFF
OFF
8
OFF
OFF
OFF
4
OFF
OFF
ON
2
OFF
ON
OFF
1
ON
OFF
OFF
PGM-DHCP
ON
OFF
OFF
OFF
OFF
ON
OFF
OFF
OFF
