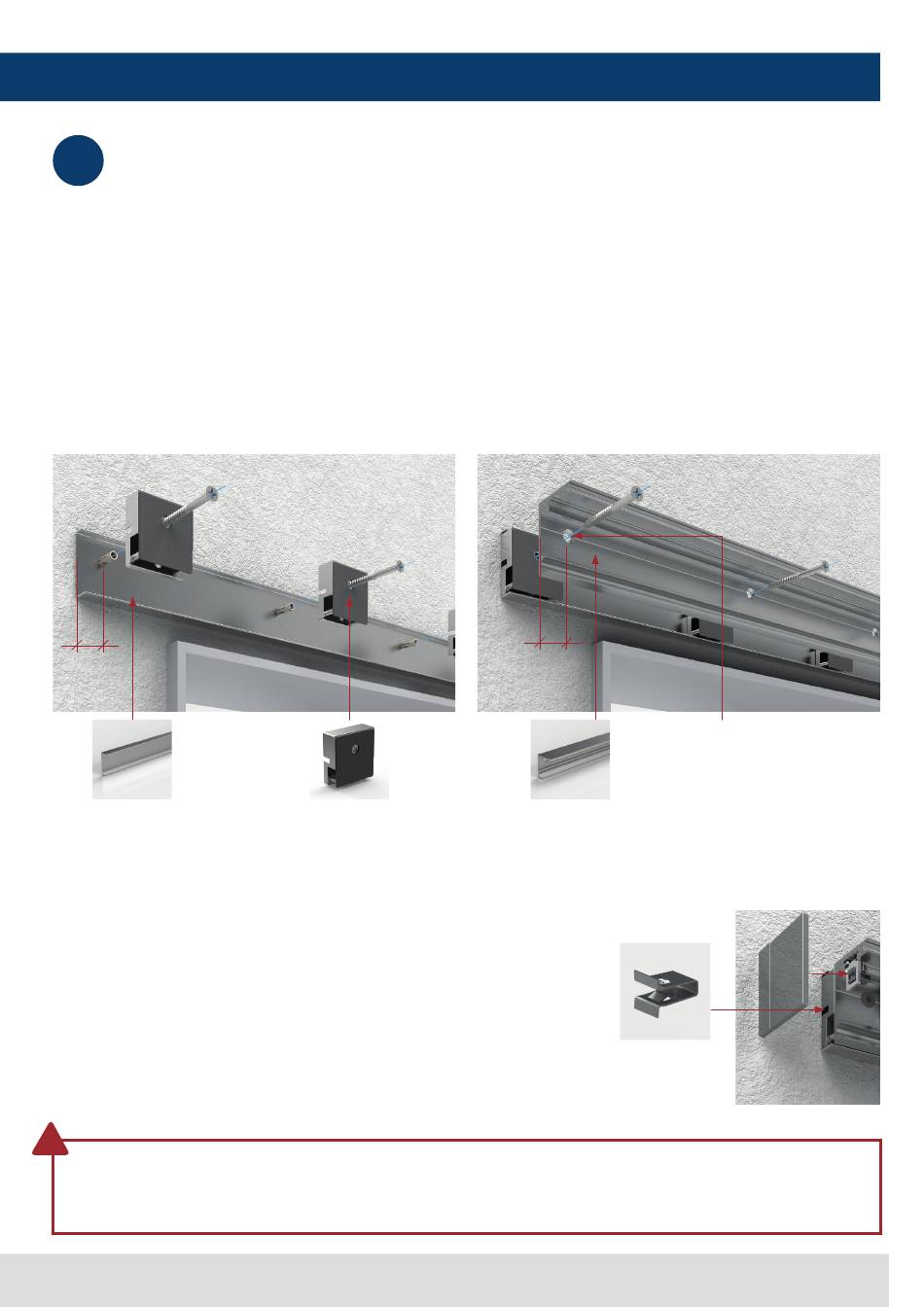

Montage Laufschiene – optional: Zargenadapter
3
mounting the guide rail - optional: frame adapter
3.A
Übertragen Sie die Bohrungen der Laufschiene
(3440E_-2) auf das Abdeckprofil (3440E_ 4).
Im Randbereich muss eine zusätzliche Bohrung in die
Laufschiene eingebracht werden (28mm)
3.B
Übertragen Sie die Bohrungen auf die Wand und
Befestigen Sie die Laufschiene zusammen mit den
Zargenadaptern auf die Wand.
28
Abdeckung hinten
Art.-Nr.: 3440E_-4
cover panel behind
art no.:
3440E_-4
3.C
Klammer (8820-45ST8) in die
Öffnung des Zargenadapter stecken.
3.D
Nach der Türinstallation mit
Abdeckkappen verschließen.
!
ACHTUNG
Verwenden Sie ein für den Untergrund und die bauliche
Situation geeignetes Befestigungsmaterial.
Transfer the holes of the guide rail (3440E_-2) onto the
cover profile (3440E_ 4). An additional hole must be
drilled in the edge area of the guide rail (28mm).
Transfer the drill holes to the wall and fasten the guide rail
together with the frame adapters to the wall.
Zargendistanzsstück
Art.-Nr.: 3441ZN-ZA
frame spacer piece
art no.: 3441ZN-ZA
Insert the clamp (8820-45ST8) into
the opening of the frame adapter.
After the door installation, insert the
end caps.
ATTENTION
Use fastening material suitable for the underlying
structure.
Montageanleitung | installation Instructions
28
Laufschiene
Art.-Nr.: 3440E_-2 / 32
guide rail
art. no.: 3440E_-2 / 32
Klammer
Art.-Nr.: 8820-45ST8
clamp
art no.:
8820-45ST8
Spezifikation Bohrung: Ø 6,5 mm
Senkung: 90° Ø 12,5 mm
specification hole: Ø 6.5 mm
Countersink: 90° Ø 12.5 mm
3.D
3.C
9
