EVERYSPACE interior

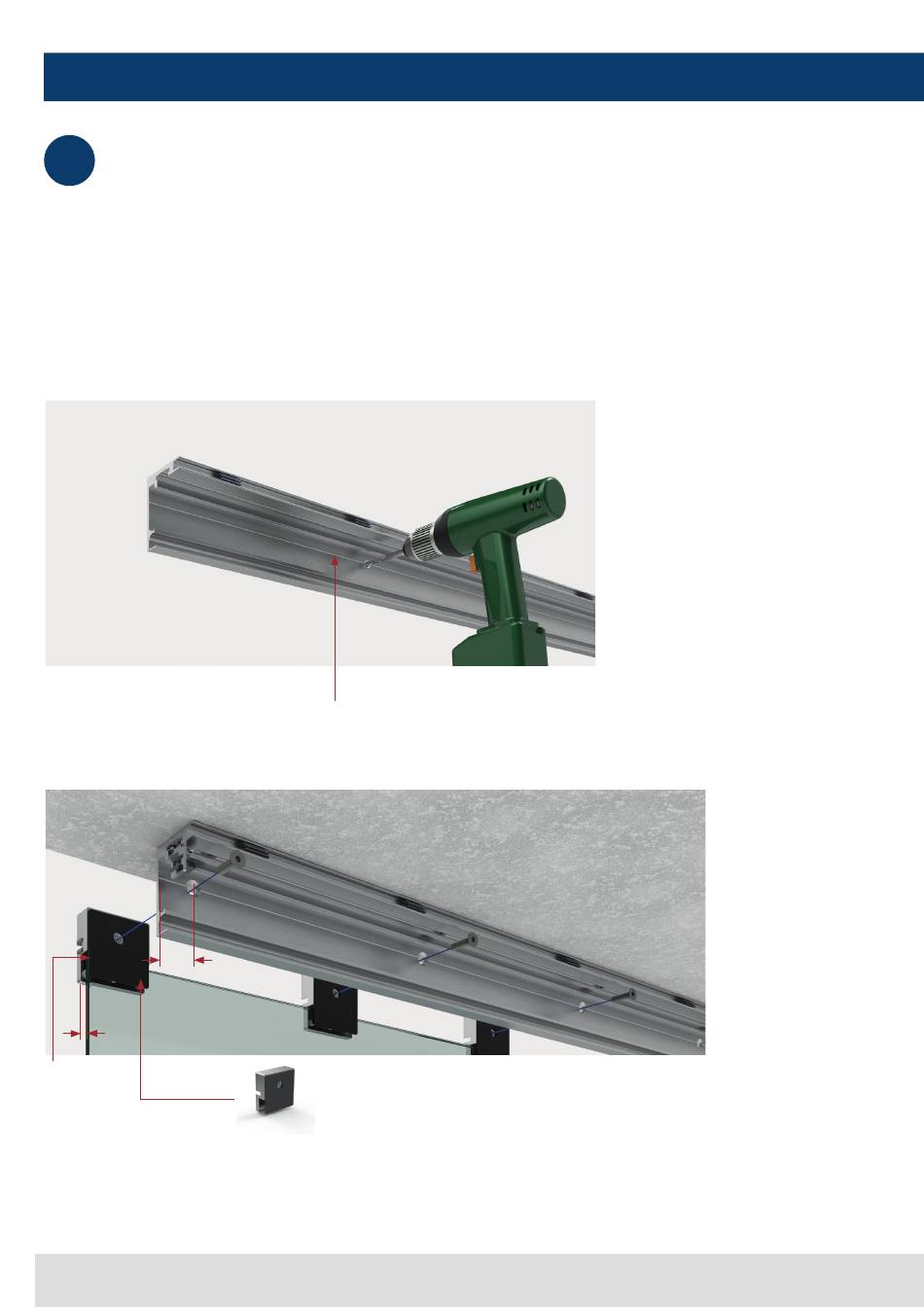

Montage Laufschiene – optional: Montage Seitenteilhalterung
3
mounting the guide rail - optional: mounting the side panel bracket
Befestigen Sie je Seitenteil 3 bzw. 4 Stück 3441ZN-SM
an der Laufschiene. Bohren Sie dazu entsprechende
Löcher in die dafür vorgesehene Bohrrille. Positionierung
der Seitenteilklemmstücke: jeweils links und rechts 6 mm
am Seitenteil überstehen lassen. Die übrigen 1 bzw. 2
gleichmäßig im verbleibenden Freiraum verteilen.
Spezifikation Bohrung: Ø 6,5 mm
Senkung: 90° Ø 12,5 mm
specification hole: Ø 6.5 mm
Countersink: 90° Ø 12.5 mm
28
6
6 mm am Seitenteil
überstehen lassen
allow 6 mm to
protrude on the side
panel
10
Attach 3 or 4 pieces 3441ZN-SM per side panel to
the guide rail. To do this, drill the corresponding holes in
the provided drill groove. Positioning of the side panel
clamping pieces: leave 6 mm protruding from the side
panel on the left and right. Distribute the remaining 1 or 2
evenly in the remaining free space.
Bohrrille
drill groove
Glasmontagestück
Art.-Nr.: 3441ZN-SM
glass mounting piece
art no.: 3441ZN-SM
