Montageanleitung / assembly instruction
Pauli + Sohn GmbH
Industriestraße 20 • 51597 Morsbach
Telefon: +49(0)2294-9803-0
Versionsnr.: A.2 - Stand: Januar 2021

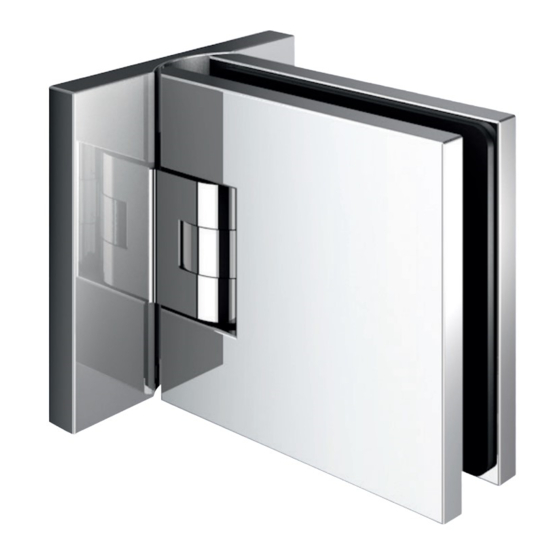

Sauna-Pendeltürband Flamea+ – mit beidseitiger Wandlasche
sauna swing door hinge Flamea+ – with double sided cover plate
Modell: Glas-Wand 90°
model: glass-wall 90°
Glasdicke I
glass thickness:
8 und 10 mm
Die Saunabeschläge dürfen nur mit warmen Wasser und einem weichen Tuch feucht abgewischt und
nachgetrocknet werden. Scharfe, aggressive, alkalische oder chlorhaltige Reiniger, Scheuermittel oder
Lösungsmittel dürfen nicht verwendet werden. Die Tür muss während der Reinigung mit einer Hand
festgehalten werden, um ein Überdrücken zu verhindern. |
water and a soft, wet cloth. Sharp, aggressive, alcalic or chloric cleaners, scrubbing or solvent cleaners
may not be used. The door must be held during cleaning with one hand to prevent an over pushing.
Technische Änderungen der Pauli+Sohn GmbH vorbehalten!
8134ZN-SN
beidseitig öffnend 90°
double-sided opening 90°
Tragfähigkeit (2 Bändern) I
1TF = 36 kg = 900 x 2000 x 8 mm
max. Temperatur in Beschlagshöhe oben 80°C.
(entsprach bei Wertfestlegung einer Saunatemperatur-einstel-
lung von 100°C) |
per fitting 80° (corresponding by value defining on a sauna
temperature setting of 100°C)
The hinges may only be cleansed with warm
Eisenstraße 2 • 51545 Waldbröl
Telefon: +49(0)22 91-92 06-0
Technical changes are subject to Pauli+Sohn GmbH!
load capacity (2hinges)
maximum temperature measured on up-
Stand: 01/2021
