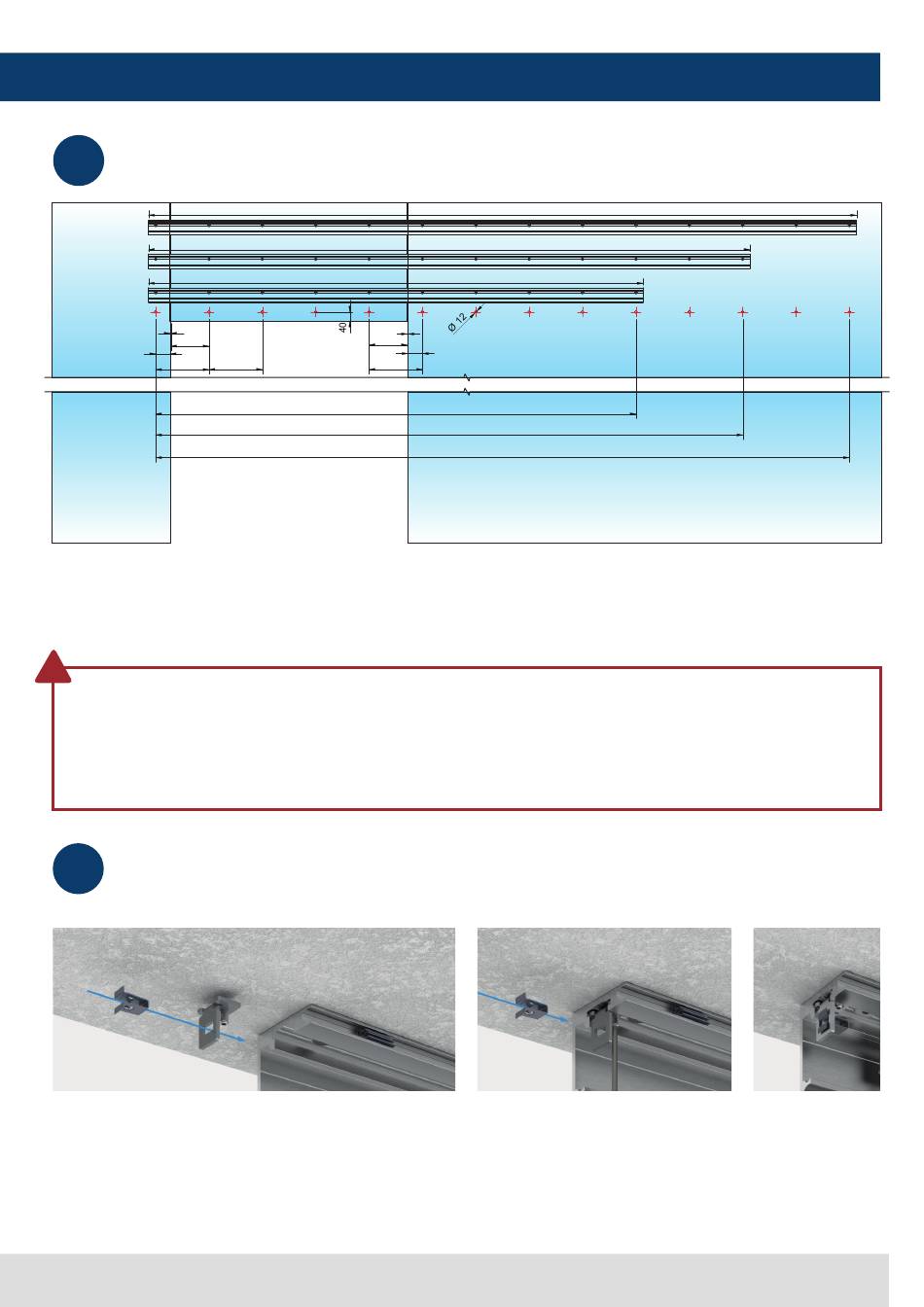

Montagemaße
1
installation dimensions
3
161
61
225
3446-__-300 / 3447-__-300 = 13x225
Das Lochbild der Glaswand kann entsprechend dem Raster 225 mm
verschoben werden. Sollten Sie Probleme beim auslegen der Anlage
haben kontaktieren Sie unsere Anwendungstechnik.
!
BESONDERER HINWEIS:
Für die Auslegung der Anlage und um die korrekten
Profil,- Glas und Montagemaße zu erhalten nutzen Sie
bitte unser Planungstool oder kontaktieren Sie einen
unserer Anwendungstechniker.
Abdeckkappenhalter montieren
2
install cover cap bracket
Falls Abdeckkappen verwendet werden sollen, schieben
Sie bitte auf jeder Seite eine Abdeckkappenhalterung in
das Profil und fixieren Sie diese mit der Madenschraube
ca. 1mm vom Profilende und stecken Sie die beiliegende
Klammer in die Abdeckkappenhalterung.
3
161
225
225
3446-__-200 = 9x225
3446-__-250 = 11x225
Montageanleitung | installation Instructions
3446-__-300 / 3447-__-300
3446-__-250
3446-__-200
61
The hole pattern of the glass wall can be shifted according to the
grid of 225 mm. If you have problems with the layout of the system,
please contact our technical department.
SPECIAL NOTICE:
For the design of the installation and to obtain the correct
profile, glass and installation dimensions, please use our
planning tool or contact our technical department.
If cover caps are to be used, please push one cover cap
bracket into the profile on each side and fix it the profile
with the grub screw approx. 1mm from the end of the
profile and insert the enclosed clip into the cover cap
bracket.
