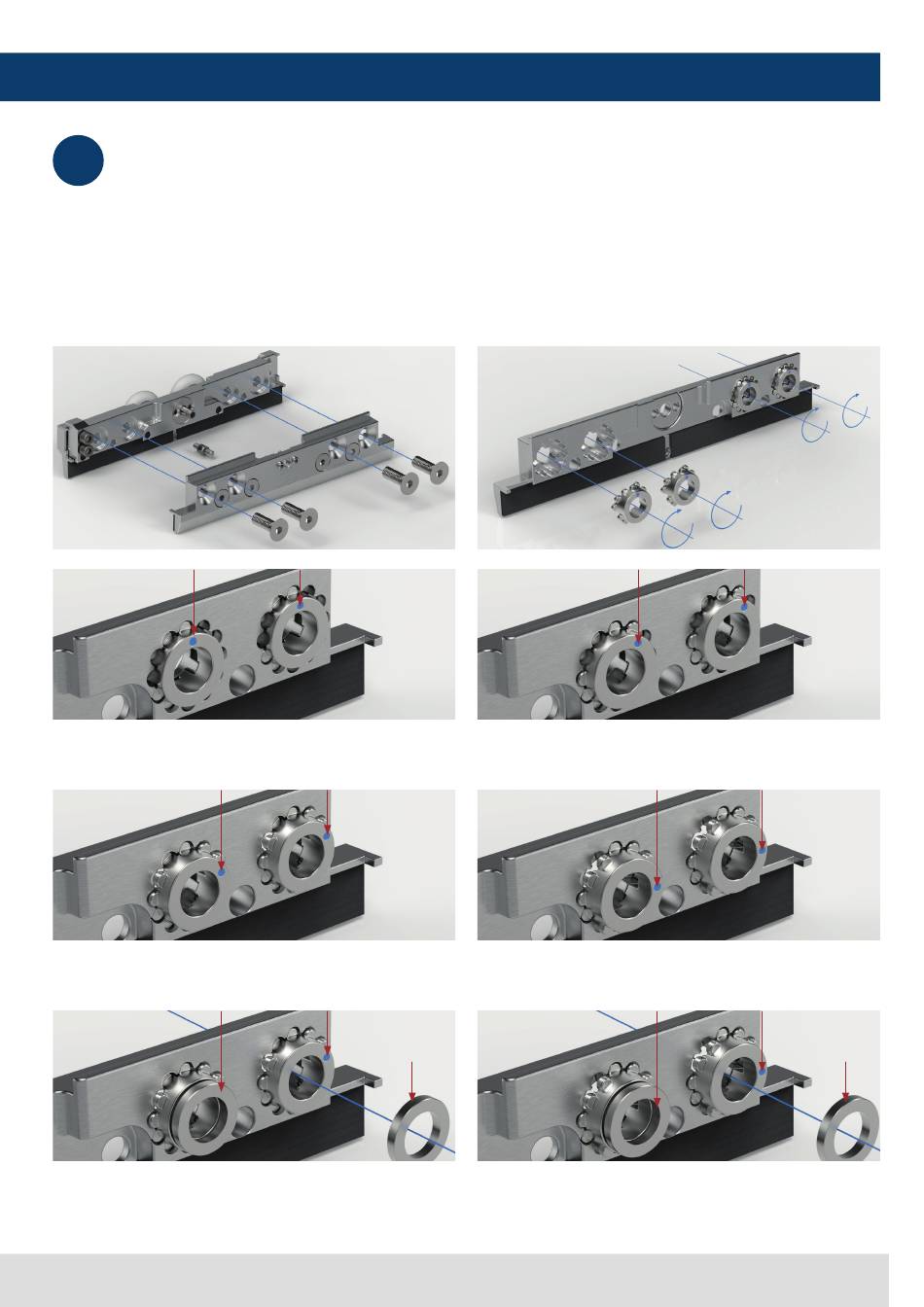

100kg-Laufwagen montieren
8
assembling 100kg roll-carriage
8.A
Laufwagen öffnen
8.B
Die Glaseinstellkronen entsprechend der Glasdicke
positionieren
Markierung auf 12 Uhr Stellung 8 mm
mark at 12 o›clock position 8 mm
Markierung auf 2 Uhr Stellung 10 mm
mark at 2 o›clock position 10 mm
Markierung auf 2 Uhr + Distanzring
mark at 2 o›clock + spacer ring
(Teil
| part
1)
(Teil 1)
12 mm
(part 1)
12mm
Montageanleitung | installation Instructions
8.A
Open the roll-carriage
8.B
Position the glass adjustment crowns according to the
glass thickness
Markierung auf 1 Uhr Stellung 8,76 mm
mark at 1 o›clock position 8.76 mm
Markierung auf 3 Uhr Stellung 10,76 mm
mark at 3 o›clock position 10,76 mm
Markierung auf 3 Uhr + Distanzring
mark at 3 o›clock + spacer ring
(Teil
| part
1)
(Teil 1)
12,76 mm
(part 1)
12.76 mm
17
