Montageanleitung/ assembly instructions
Pauli + Sohn GmbH
Industriestraße 20
51597 Morsbach
Telefon: +49(0)2294-98 03-0
Versionsnr.: A - Stand: September 2019

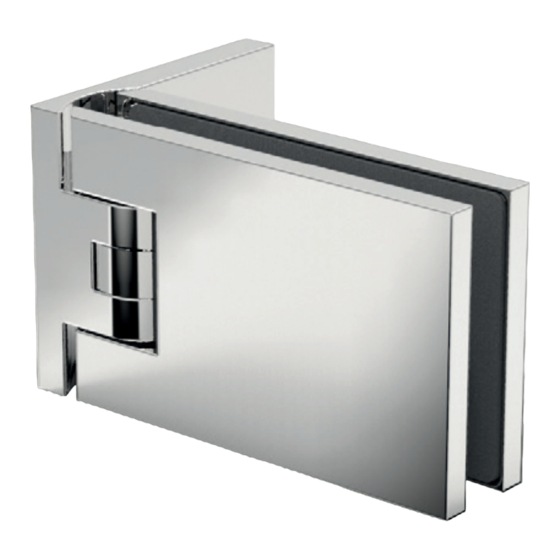

Duschpendeltürband Fardello
shower swing door hinge
Fardello
Modell: Glas-Wand 90°
model: glass-wall 90°
Glasdicke I
glass thickness:
6/8/10 mm
Die Duschbeschläge dürfen nur mit warmen Wasser und einem weichen Tuch (z.B.
Mikrofaser) feucht abgewischt und gegebenenfalls nachgetrocknet werden. Scharfe,
aggressive, alkalische oder chlorhaltige Reiniger, Scheuermittel (z.B. Stahlwolle)
oder Lösungsmittel dürfen nicht verwendet werden. |
cleaned with warm water and wiped with a soft wet cloth (e.g. Microfibre). Aggressive
cleaning solvents containing alkaline or chlorine should not be used nor should
abrasives (e.g. steel wool).
Technische Änderungen der Pauli+Sohn GmbH vorbehalten!
8900ZN
Tragfähigkeit (2 Bändern) - 42 kg
load capacity (2 hinges)
maximale Türflügelbreite - 1000 mm
maximum door panel width - 1000 mm
beidseitig öffnend 90°
opening in both directions 90°
The shower fixtures may only be
Eisenstraße 2 • 51545 Waldbröl
Telefon: +49(0)2291-92 06-0
Technical changes are subject to Pauli+Sohn GmbH!
- 42 kg
Stand: 09/2019
www.pauli.de
info@pauli.de
Werbung
Verwandte Anleitungen für Pauli + Sohn 8900ZN
Inhaltszusammenfassung für Pauli + Sohn 8900ZN
- Seite 1 (e.g. Microfibre). Aggressive cleaning solvents containing alkaline or chlorine should not be used nor should abrasives (e.g. steel wool). Pauli + Sohn GmbH Stand: 09/2019 Eisenstraße 2 • 51545 Waldbröl Industriestraße 20...
- Seite 2 Die Dicke der Hartzelleinlagen richtet sich nach der verwendeten Glasstärke: 6 mm Glas: 3 mm Hartzelleinlagen 8 mm Glas: 2 mm Hartzelleinlagen 10 mm Glas: 1 mm Hartzelleinlagen The required thickness of the hartzell inserts depends on the glass thickness: 6 mm Glas: 3 mm hartzell inserts, 8 mm Glas: 2 mm hartzell inserts 10 mm Glas: 1 mm hartzell inserts...
- Seite 3 * bei Verwendung von Dichtprofil 8861KU0-8 *when using seal profile 8861KU0-8 Um ein Kippen der Drehachse zu verhindern, In order to prevent tilting of the hinge axis, the sollte das Duschtürband immer vollflächig auf shower door hinge should always be mounted einer Fliese montiert werden! entirely on one tile!
- Seite 4 z.B. Z092VA Wichtig: Schrauben und Dübel müssen an die Important: Screws and dowels must be adapted to jeweilige bauliche Situation angepasst sein! the respective structural situation! Der Bohrer ist entsprechend der Größe der Dübel zu The drill bit should be selected according to the size of wählen.
- Seite 5 max. 5 N·m Die Gewindestifte zur Nulllageneinstellung können zusätzlich mit Schraubensicherung fixiert werden. The set screws for zero position adjustment can additionally be secured with a thread locker. Wenn der Türflügel ausgerichtet ist und alle Once the door panel is aligned and all sealing Dichtprofile aufgesteckt wurden...
- Seite 6 Ist die Dusche fertig aufgebaut und ausgerichtet, Once the shower has been set up and aligned, the können die Bänder endgültig fixiert werden. hinges can now be finally fixed. The shower hinges Das Duschband ist so konstruiert, dass die Befestigungs- are designed so that the mounting hole can be made with bohrung mit einem 8mm Bohrer im montierten Zustand an 8mm drill in the assembled state.
- Seite 7 z.B. Z092VA Wichtig: Die Schrauben sollten aus Edelstahl A2 Important: The screws should be made of oder A4 bestehen und einen Senkkopfdurchmesser or A4 stainless steel and a Countersink diameter von min. 10 mm und max. 12 mm aufweisen. Bitte die of min.
- Seite 8 501592, Doppelseitiger Klebepunkt Ø20mm double sided adhesive tag Ø20mm Zur Fixierung der Abdeckkappen 8900-18ZN securing cover caps 8900-18ZN, liegen den Beschlägen doppelseitige Klebepunkte, round double-sided adhesive tags are included. Art.-Nr. 501592, bei. Article no. 501592...
- Seite 9 502332 8900-19ZN doppelseitiger Klebepunkt klein double sided adhesive tags small The cover cap 8900-19ZN is also supplied with Die Abdeckkappe 8900-19ZN wird ebenfalls mit adhesive tags Article no. 502332 and are to be Klebepunkten Art.-Nr. 502332 am Duschtürband attached to the shower door hinge. Before placing the cap fixiert.
- Seite 10 Bemaßung Dimensions Wandlasche 8900ZN wall bracket 8900ZN bei 6/8/10mm Glas with 6/8/10mm glass Wandlasche innen od. außen wall bracket inside or outside links od. rechts montiert - beidseitig öffnend left or right mounted - opening in both directions Bezugskante reference edge...
- Seite 11 Glasbearbeitung mit Dichtung Glasbearbeitung ohne Dichtung Glass processing without seal Glass processing with seal Depending on the sealing profile used, care must Je nach verwendetem Dichtprofil ist darauf zu be taken that different glass processing is needed. achten, dass unterschiedliche Glasbearbeitungen Attention: all dimensions refer to 8mm glass zum Einsatz kommen.
- Seite 12 Pauli + Sohn GmbH Stand: 09/2019 Eisenstraße 2 • 51545 Waldbröl Industriestraße 20 www.pauli.de Telefon: +49(0)2291-9206-0 51597 Morsbach info@pauli.de Telefon: +49(0)2294-98 03-0 Versionsnr.: A - Stand: September 2019 Technische Änderungen der Pauli+Sohn GmbH vorbehalten! Technical changes are subject to Pauli+Sohn GmbH!
