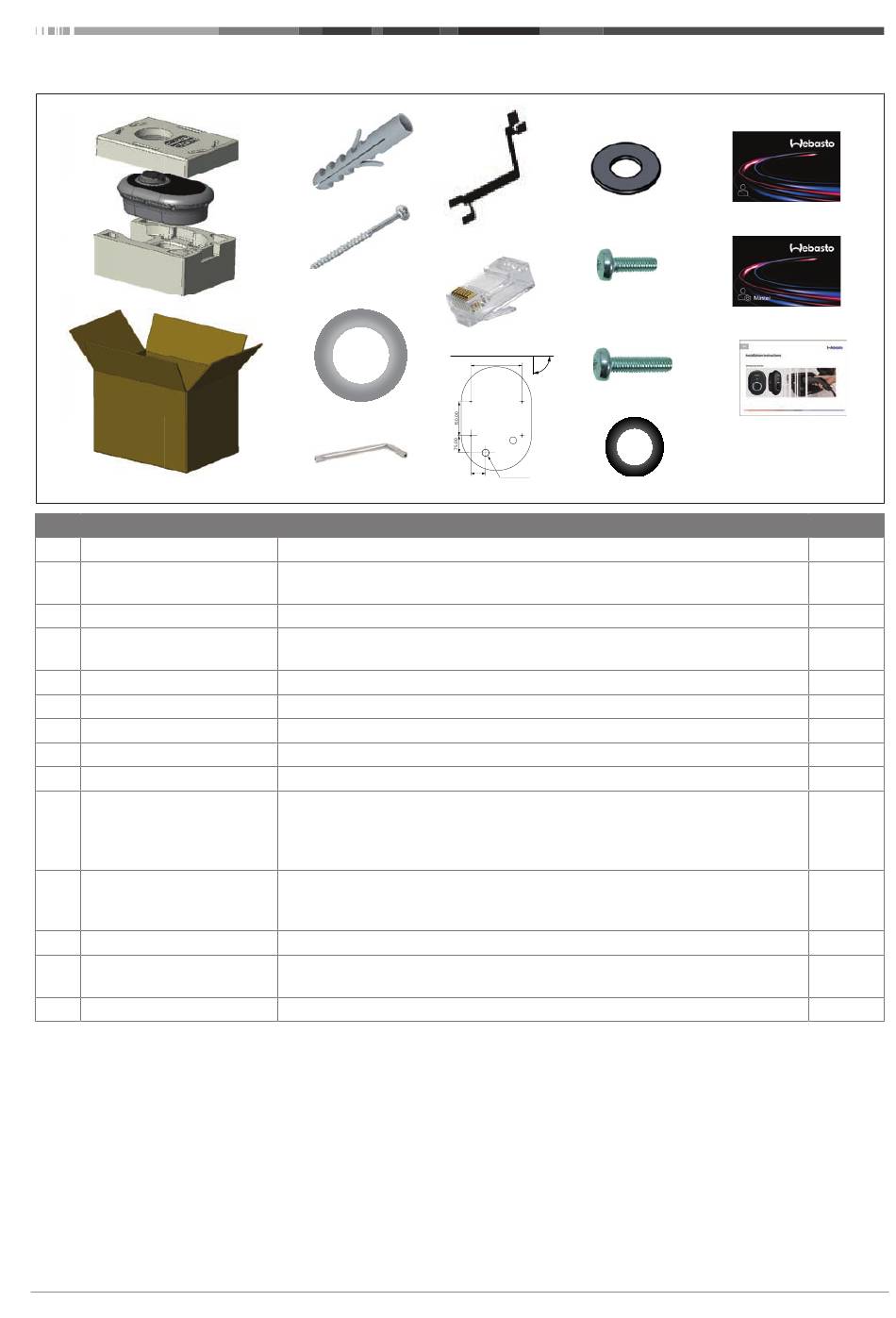

Lieferumfang
Pos. Teil(e)
1
Dübel (M8 x 50, Kunststoff)
2
T25-Sicherheitstorx-Schraube
(M6 x 75)
3
Schraubendichtung (6 x 75)
4
L-förmiger T20-Sicherheits-
torx-Schlüssel
5
Schlüssel
6
RJ45-Stecker
7
Montageschablone
8
O-Ring
9
Schraube (M6 x 20)
10
Schraube (M6 x 30)
11
IP-Gummiring
12
Benutzer-RFID-Karte
13
Master-RFID-Karte
14
Diese Anleitung
5111966A ISI Webasto Unite (DE)
1
5
2
6
3
7
4
Verwendung
Zur Montage der Ladestation an der Wand.
Zur Montage der Ladestation an der Wand.
Zur Montage der Ladestation an der Wand mit dem richtigen IP-Schutz.
Schlüssel für Schrauben zur Montage der Ladestation an der Wand mit dem rich-
tigen IP-Schutz.
Zum Befestigen und Lösen der Kabelverschraubungen.
LAN-Kabelanschluss (optional).
Zur Montage der Ladestation an einer Wand.
Zur Montage der Ladestation an einer Säule.
Zur Montage der Ladestation an einer Säule.
Zur Montage der Ladestation und zum Herstellen einer Erdverbindung bei Lade-
stationen, die auf Metalloberflächen montiert werden. Diese Schraube muss in
das Loch unten in der Ladestation eingeschraubt werden. Legen Sie den Gummi-
ring (11) unter diese Schraube und befestigen Sie damit das Erdungskabel.
Zum Befestigen des Erdungskabels mit der M6 x 30 Schraube. Dieser Gummiring
muss unten in das Montageloch in der Ladestation eingesetzt werden und sitzt
unter dem Erdungskabel und der M6 x 30 Schraube.
Zum Starten und Stoppen von Ladevorgängen.
Zum Hinzufügen und Entfernen von Benutzer-RFID-Karten zu bzw. aus der loka-
len RFID-Liste.
Zur sicheren und fachgerechten Installation der Ladestation.
8
9
10
USE Spirit level for alignment
226,00
90º
11
65,50
Cable outlet
Print scale 1/1
Lieferumfang | 4
12
13
14
Menge
4
4
4
1
1
1
1
3
3
1
1
2
1
1
7 / 27
