2.

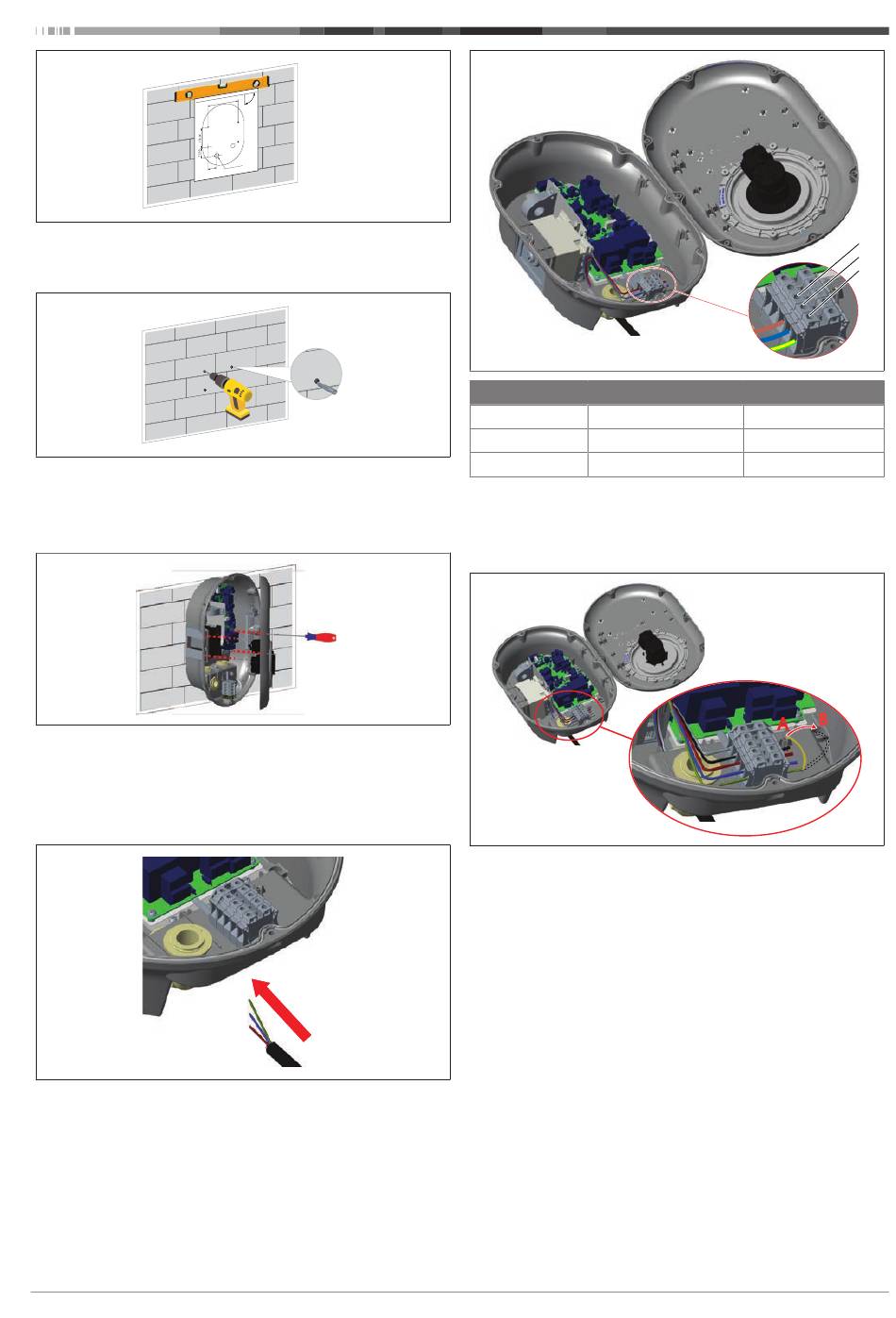

Richten Sie die Ladestation mithilfe der Montageschablone
an der Wand aus und markieren Sie die Positionen der Boh-
rungen.
3.
Bohren Sie an den markierten Punkten die Anschraubboh-
rungen mit einer Schlagbohrmaschine mit 8-mm-Bohrer in
die Wand.
4.
Setzen Sie die Dübel in die Bohrungen ein.
5.
Richten Sie die Ladestation auf den eingesetzten Dübeln
aus und schrauben Sie sie mit den Sicherheitsschrauben (6 x
75) mithilfe eines T25-Sicherheitstorx-Schraubendrehers
fest.
6.3
1-phasiger AC-Netzanschluss
1.
Führen Sie das AC-Netzkabel durch die linke Kabelver-
schraubung an der Gehäuseunterseite in die Ladestation
ein.
5111966A ISI Webasto Unite (DE)
nm en t
l fo r al ig
iri t le ve
90 º
22 6,0 0
tle t
Ca ble ou
65 ,50
le 1/1
Pri nt sca
Installation und elektrischer Anschluss | 6
Klemme
Funktion
1
Erdung/Schutzleiter
2
AC-Neutral
3
AC-L1
1.
Stecken Sie die Leiterenden in die der Farbcodierung ent-
sprechenden Klemmen des Klemmenblocks, siehe Legende.
2.
Ziehen Sie die Schrauben am Klemmenblock mit einem An-
ziehmoment von 2,5 Nm fest.
3.
Wenn Sie die Ladestation auf einer leitfähigen Metallober-
fläche montieren, z. B. an einer Metallsäule, müssen Sie
mithilfe einer Verlängerung des Schutzleiters (Erde) und der
Schraube unten rechts eine Erdverbindung herstellen.
4.
Wechseln Sie den Anschluss der Schutzleiterverlängerung
von A auf B, um die Erdung herzustellen.
– Setzen Sie den mitgelieferten IP-Gummiring (im Zube-
hörpack) als Unterlage in das Montageloch (Position "B")
ein.
– Sichern Sie die Schutzleiterverlängerung mit der mitge-
lieferten M6 x 30 Schraube (im Zubehörpack). Diese
Schraube sichert gleichzeitig das Gerät an der leitfähigen
Metalloberfläche (wo zutreffend).
5.
Ziehen Sie die Kabelverschraubungen fest und schließen Sie
den Deckel der Ladestation (Siehe Kapitel 6.5, "Verwen-
dung der Kabelverschraubungen" auf Seite 11).
3
2
1
Leitungsfarbe
Grün-Gelb
Blau
Braun
B
A
