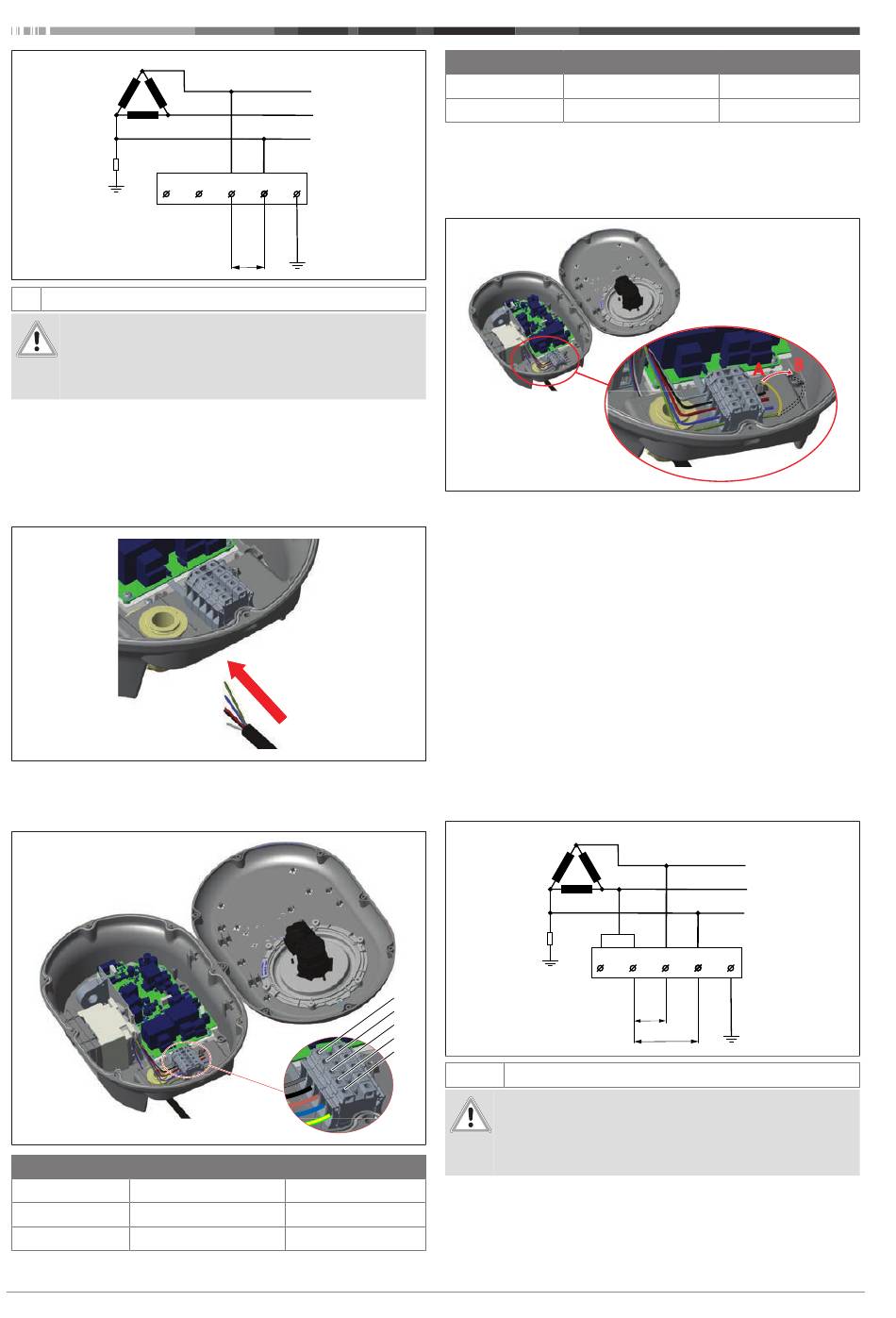

6 | Installation und elektrischer Anschluss
L1
L2
L3
L3
Schaltplan (nur bei Netzanschluss im IT-System)
WARNUNG
nur bei Netzanschluss im IT-System
Die Nennspannung darf netzseitig zwischen L1 und L3
maximal 230 V betragen.
6.
Führen Sie den einphasigen Netzanschluss im IT-System
nach dem obigen Schaltplan aus.
7.
Stellen Sie in der Web-Bedienoberfläche im Menü "Installa-
tion settings" den Erdungstyp auf "IT Grid" (IT-System) ein.
6.4
3-phasiger AC-Netzanschluss
1.
Führen Sie das AC-Netzkabel durch die linke Kabelver-
schraubung an der Gehäuseunterseite in die Ladestation
ein.
Klemme
Funktion
1
Erdung/Schutzleiter
2
AC-Neutral
3
AC-L1
10 / 27
L1
L2
L3
L2
L1
N
G
230 V
Leitungsfarbe
Grün-Gelb
Blau
Braun
Klemme
4
5
1.
Stecken Sie die Leiterenden in die der Farbcodierung ent-
sprechenden Klemmen des Klemmenblocks, siehe Legende.
2.
Ziehen Sie die Schrauben am Klemmenblock mit einem An-
ziehmoment von 2,5 Nm fest.
3.
Wenn Sie die Ladestation auf einer leitfähigen Metallober-
fläche montieren, z. B. an einer Metallsäule, müssen Sie
mithilfe einer Verlängerung des Schutzleiters (Erde) und der
Schraube unten rechts eine Erdverbindung herstellen.
4.
Wechseln Sie den Anschluss der Schutzleiterverlängerung
von A auf B, um die Erdung herzustellen.
– Setzen Sie den mitgelieferten IP-Gummiring (im Zube-
hörpack) als Unterlage in das Montageloch (Position "B")
ein.
– Sichern Sie die Schutzleiterverlängerung mit der mitge-
lieferten M6 x 30 Schraube (im Zubehörpack). Diese
Schraube sichert gleichzeitig das Gerät an der leitfähigen
Metalloberfläche (wo zutreffend).
5.
Ziehen Sie die Kabelverschraubungen fest und schließen Sie
den Deckel der Ladestation (Siehe Kapitel 6.5, "Verwen-
dung der Kabelverschraubungen" auf Seite 11).
5
4
3
2
1
Schaltplan (nur bei Netzanschluss im IT-System)
WARNUNG
nur bei Netzanschluss im IT-System
Die Nennspannung darf netzseitig zwischen L1 und L2
sowie zwischen L2 und L3 maximal 230 V betragen.
6.
Führen Sie den dreiphasigen Netzanschluss im IT-System
nach diesem Schaltplan aus.
7.
Stellen Sie in der Web-Bedienoberfläche im Menü "Installa-
tion settings" den Erdungstyp auf "IT Grid" (IT-System) ein.
Funktion
Leitungsfarbe
AC-L2
Schwarz
AC-L3
Grau
L1
L2
L3
L3
L2
L1
N
G
230 V
230 V
5111966A ISI Webasto Unite (DE)
B
A
L1
L2
L3
