12 | Technische Daten

12 Technische Daten
12.1

Modellbeschreibung

Produkttyp Konduktives Ladesystem für Elektrofahrzeuge
(Ladestation für Ladebetriebsart 3)
Modell-Na- Webasto Unite * * * * *
me
1. Stern (*) : Nennleistung
AC22: 22 kW (3-phasige Versorgungsanlage)
2. Stern (*) : RFID-Kartenleser gehört bei allen Modellvarianten
zur Standardausstattung:
– SW: Smart Board mit Ethernet-Port + WLAN-Modul mit
Hotspot
3. Stern (*) : Kann eines der folgenden Merkmale sein:
– 0 : Keine Anzeige
4. Stern (*) : Kann Kombinationen der folgenden Merkmale
umfassen:
– MID: Ladestation mit MID-konformem Zähler
– EICH: Ladestation mit eichrechtskonformem Zähler
5. Stern (*) : Kann eines der folgenden Merkmale sein:
– SO: mit normaler Ladesteckdose
– SH: mit verschlossener Ladesteckdose

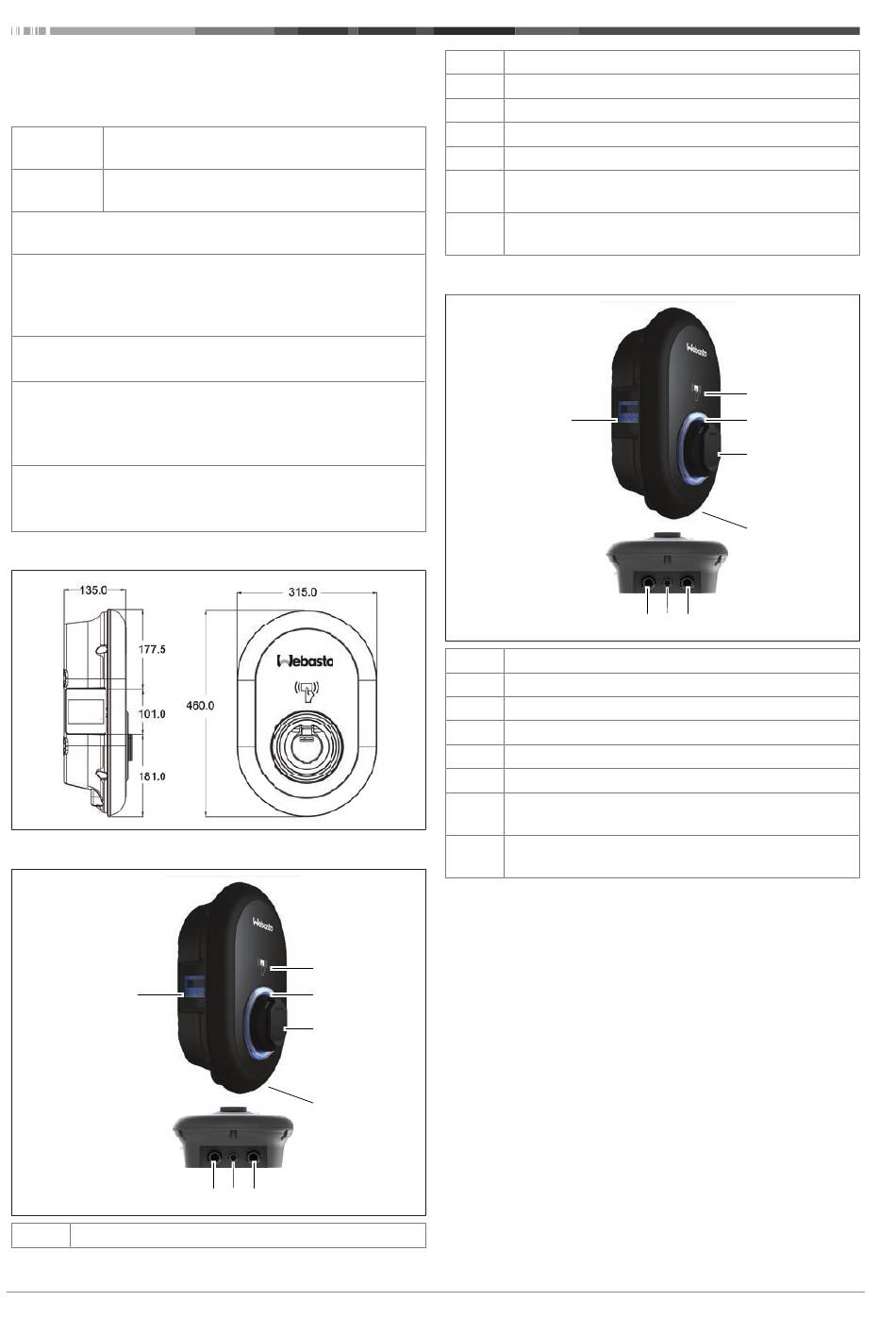

12.2 Maßzeichnungen
12.3

MID-Modell

5
1 RFID-Kartenleser (Radio Frequency Identification)
24 / 27
1
2
3
4
6 7 8
2
LED-Statusleuchte
3 Ladesteckdose mit Verschluss
4
Typschild
5 Anzeige MID-Zähler (Messgeräterichtlinie 2014/32/EU)
6
Kabeleinführung Netzkabel mit Verschraubung
7 Kabeleinführung Kommunikationskabel mit Ver-
schraubung
8 Kabeleinführung Kommunikationskabel mit Ver-
schraubung
12.4

Eichrechtskonformes Modell

5
1 RFID-Kartenleser (Radio Frequency Identification)
2 LED-Statusleuchte
3 Ladesteckdose mit Verschluss
4 Typschild
5 Anzeige eichrechtskonformer Zähler
6 Kabeleinführung Netzkabel mit Verschraubung
7
Kabeleinführung Kommunikationskabel mit Ver-
schraubung
8
Kabeleinführung Kommunikationskabel mit Ver-
schraubung
1
2
3
4
6 7 8
