Winkel schleifen

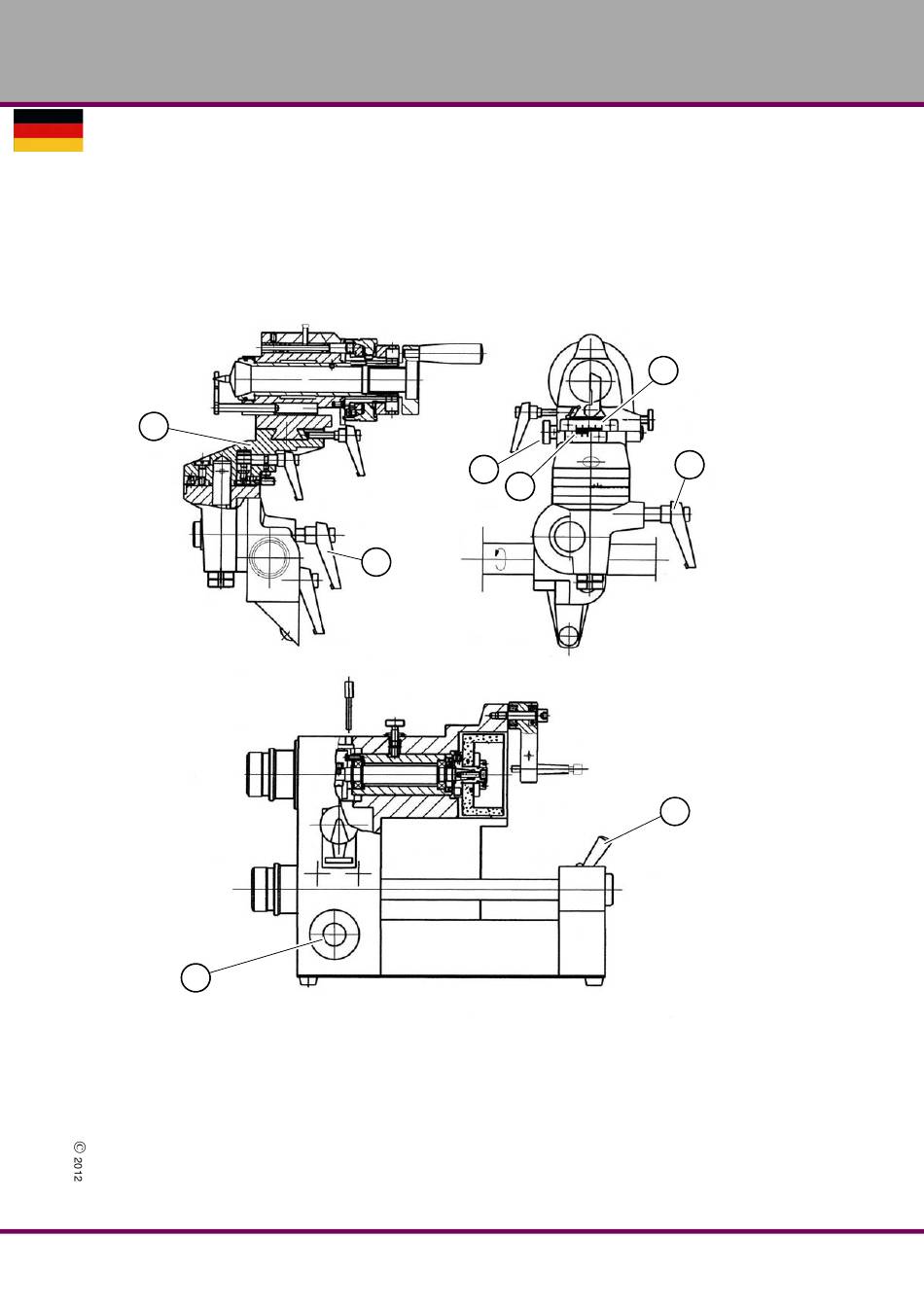

Stellen Sie mithilfe der Skala (38) und dem Nonius (39) das Oberteil des Supports ein. Beide
Werte müssen 0 betragen.
Lösen Sie den Klemmhebel (42) und kippen Sie nun den Schwenkarm (40) auf den Winkel
von 0 Grad. Lösen Sie als nächstes den Klemmhebel (18) um die Welle bewegen zu
können.
Stellen Sie den Schwenkarm (40) jetzt auf Ihren gewünschten Winkel ein indem Sie den
Hebel (44) lösen. Drehen Sie am Handrad (12) um den Anschlag einzustellen.
