5 Meldemodule und weitere Anschlüsse
5.2.4.1 Redundante Füllstandsmessung: Redundante, pneumatische Druckmessung
(Staudruck)
Für den Aufbau einer redundanten, pneumatischen Druckmessung (Staudruck) sind 2
Messglockensets oder 2 Tauchglockensets erforderlich.
Die Montagehöhe der Tauchglocke / Messglocke beträgt 200 mm (Unterkante
Tauchglocke / Messglocke) zum Behälterboden. Bei einer anderen Montagehöhe,
muss der entsprechende Wert im Schaltgerät eingestellt werden.

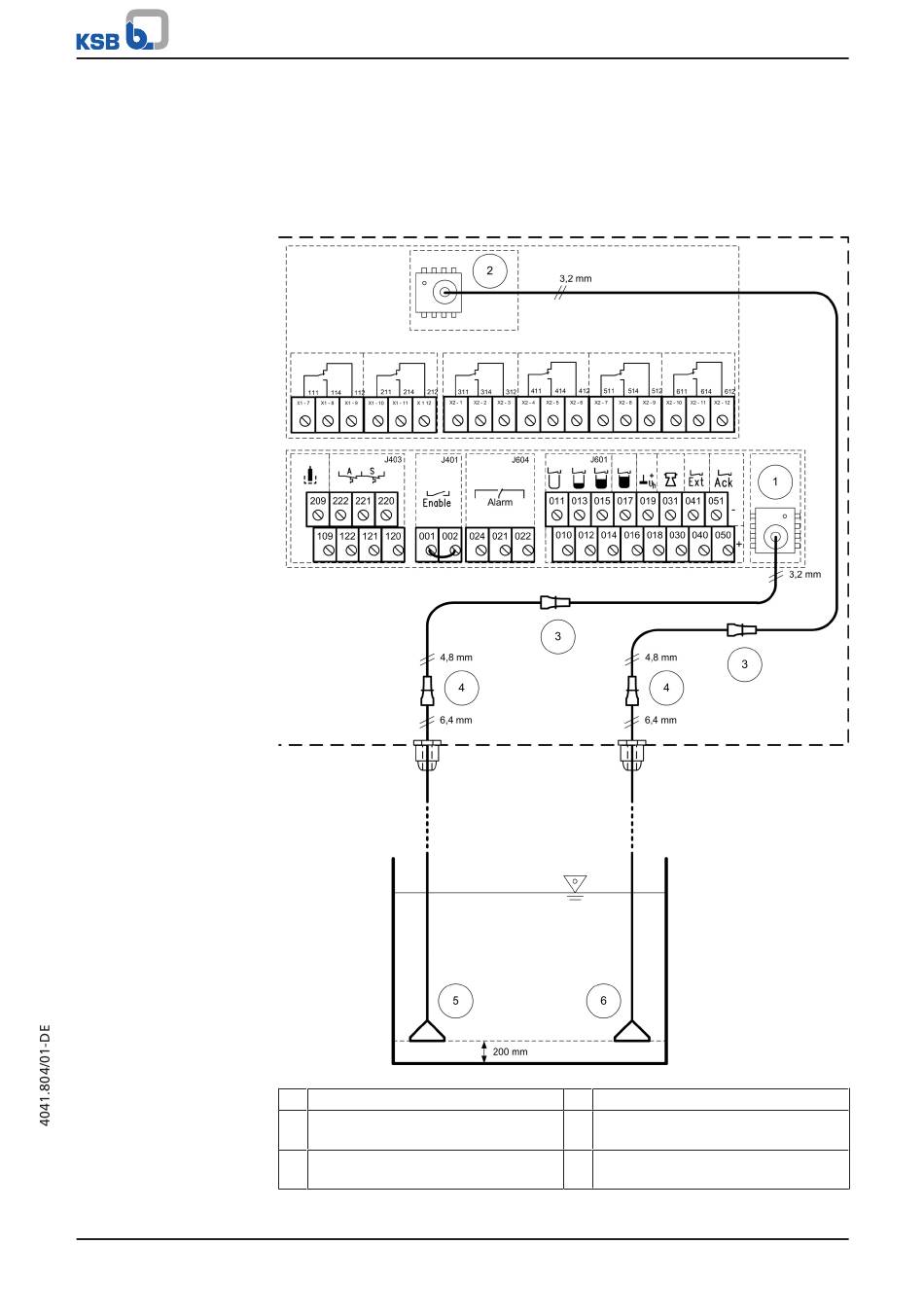

Abb. 47: Anschlussplan redundante, pneumatische Druckmessung (Staudruck)
1 Drucksensor Schaltgerät
2 Redundanter Drucksensor auf
Meldemodul
3 Reduzierverbinder
LevelControl Basic 2
4 Reduzierverbinder
5 Tauchglocke / Messglocke
6 Redundante Tauchglocke /
Messglocke
