5.2.2.4 Analogausgang 4-20 mA: Hebeanlagen
Bei Hebeanlagen mini-Compacta / Compacta in Verbindung mit einem Schaltgerät
und dem Analogausgang 4-20 mA, stellt der Analogausgang 4-20 mA ein
füllstandsproportionales Signal zur Verfügung. Das Signal bildet den Messwert
unabhängig von den einzelnen Hebeanlagenbaugrößen im Bereich von 0 mWS bis 1
mWS auf 4-20 mA ab.
Liegt ein Sensorfehler vor, wird der Fehler durch 0 mA am Analogausgang
dargestellt. Das Schaltgerät zeigt die Meldung A11 (Sensorfehler) an.

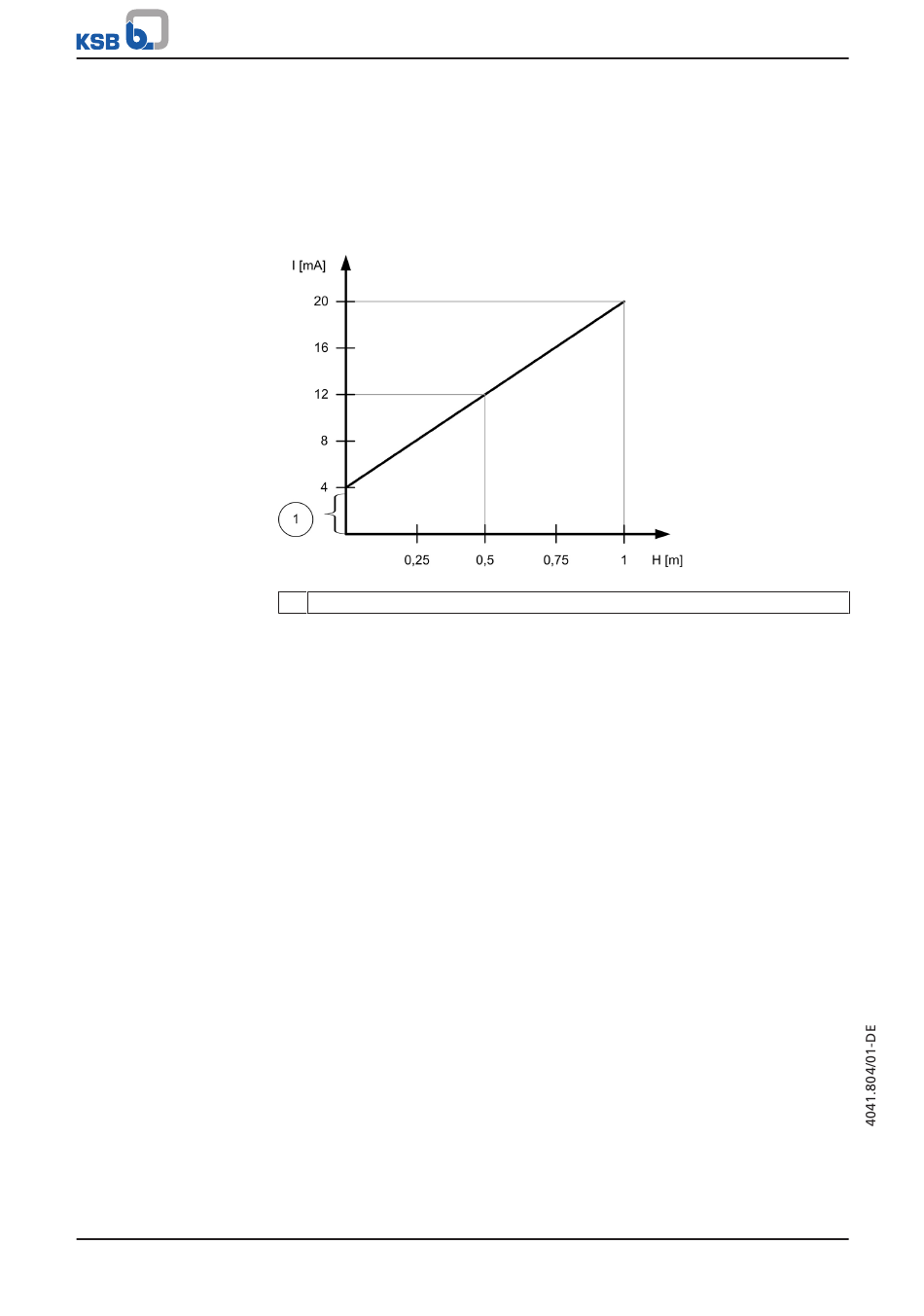

Abb. 45: Sensorfehler
1 0 mA = Fehler
