Modbus-Schnittstelle: Messwerte Und Parameter - KSB LevelControl Basic 2 Applikationshandbuch

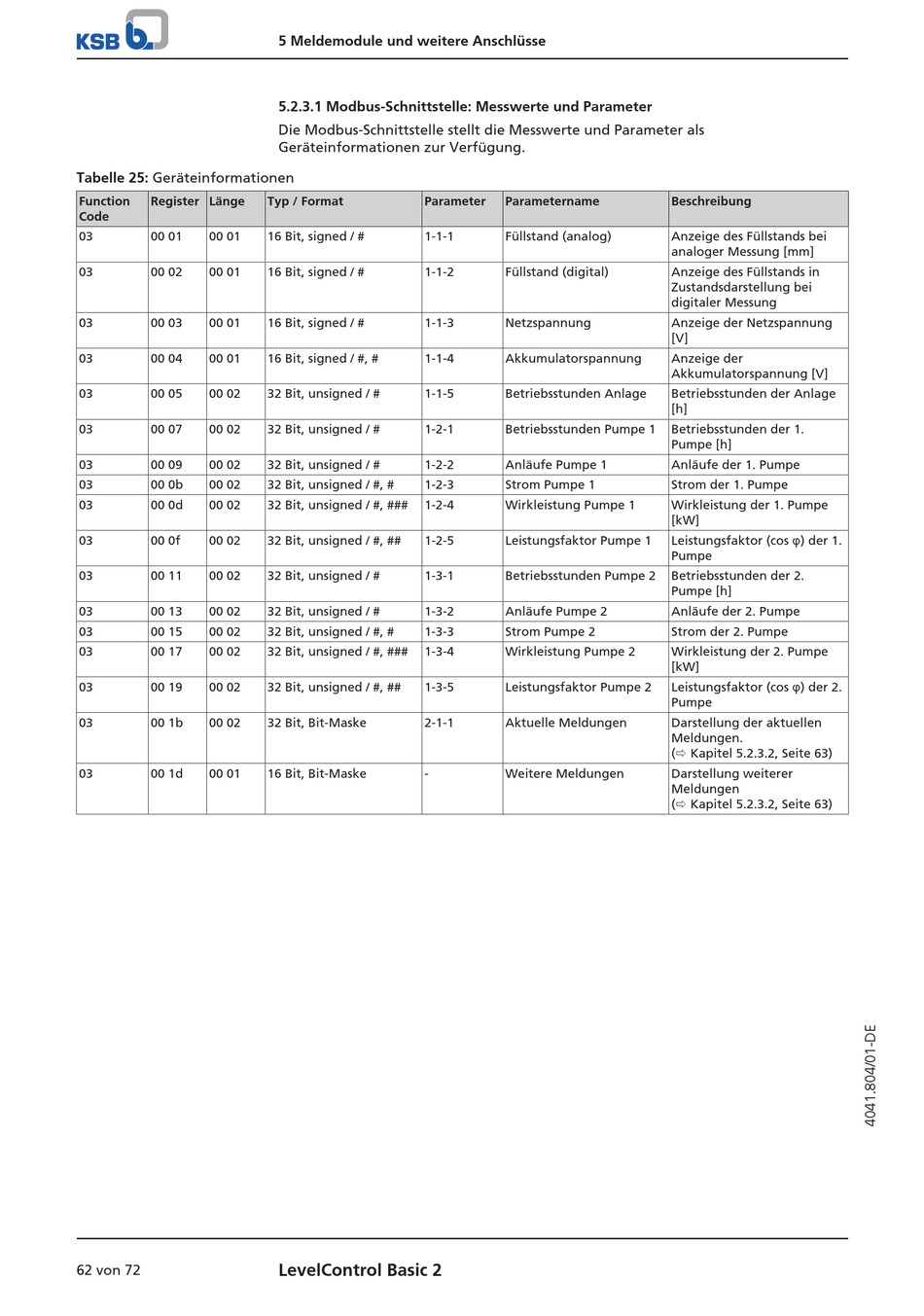

Tabelle 25: Geräteinformationen
Function Register Länge
Code
03 00 01 00 01
03 00 02 00 01
03 00 03 00 01
03 00 04 00 01
03 00 05 00 02
03 00 07 00 02
03 00 09 00 02
03 00 0b 00 02
03 00 0d 00 02
03 00 0f 00 02
03 00 11 00 02
03 00 13 00 02
03 00 15 00 02
03 00 17 00 02
03 00 19 00 02
03 00 1b 00 02
03 00 1d 00 01
62 von 72
5 Meldemodule und weitere Anschlüsse

5.2.3.1 Modbus-Schnittstelle: Messwerte und Parameter

Die Modbus-Schnittstelle stellt die Messwerte und Parameter als
Geräteinformationen zur Verfügung.
Typ / Format Parameter
16 Bit, signed / # 1-1-1
16 Bit, signed / # 1-1-2
16 Bit, signed / # 1-1-3
16 Bit, signed / #, # 1-1-4
32 Bit, unsigned / # 1-1-5
32 Bit, unsigned / # 1-2-1
32 Bit, unsigned / # 1-2-2
32 Bit, unsigned / #, # 1-2-3
32 Bit, unsigned / #, ### 1-2-4
32 Bit, unsigned / #, ## 1-2-5
32 Bit, unsigned / # 1-3-1
32 Bit, unsigned / # 1-3-2
32 Bit, unsigned / #, # 1-3-3
32 Bit, unsigned / #, ### 1-3-4
32 Bit, unsigned / #, ## 1-3-5
32 Bit, Bit-Maske 2-1-1
16 Bit, Bit-Maske -
LevelControl Basic 2
Parametername Beschreibung
Füllstand (analog) Anzeige des Füllstands bei
analoger Messung [mm]
Füllstand (digital) Anzeige des Füllstands in
Zustandsdarstellung bei
digitaler Messung
Netzspannung Anzeige der Netzspannung
[V]
Akkumulatorspannung Anzeige der
Akkumulatorspannung [V]
Betriebsstunden Anlage Betriebsstunden der Anlage
[h]
Betriebsstunden Pumpe 1 Betriebsstunden der 1.
Pumpe [h]
Anläufe Pumpe 1 Anläufe der 1. Pumpe
Strom Pumpe 1 Strom der 1. Pumpe
Wirkleistung Pumpe 1 Wirkleistung der 1. Pumpe
[kW]
Leistungsfaktor Pumpe 1 Leistungsfaktor (cos φ) der 1.
Pumpe
Betriebsstunden Pumpe 2 Betriebsstunden der 2.
Pumpe [h]
Anläufe Pumpe 2 Anläufe der 2. Pumpe
Strom Pumpe 2 Strom der 2. Pumpe
Wirkleistung Pumpe 2 Wirkleistung der 2. Pumpe
[kW]
Leistungsfaktor Pumpe 2 Leistungsfaktor (cos φ) der 2.
Pumpe
Aktuelle Meldungen Darstellung der aktuellen
Meldungen.
(ð Kapitel 5.2.3.2, Seite 63)
Weitere Meldungen Darstellung weiterer
Meldungen
(ð Kapitel 5.2.3.2, Seite 63)
