Einzelpumpwerk: Befüllen Über Analogsensor 4-20Ma - KSB LevelControl Basic 2 Applikationshandbuch

46 von 72
4 Beispielanwendungen
4.7.1 Einzelpumpwerk: Befüllen über Analogsensor 4-20mA
HINWEIS
Wird der Wert des Parameters 3-3-3 (Entleeren / Befüllen) geändert, werden die
Werte der Parameter 3-3-4-1 (Pumpe / Pumpen aus) und 3-3-4-3 (Spitzenlastpumpe
ein (nur bei Schaltgeräten für Doppelpumpwerken sichtbar)) automatisch
getauscht. Eine sinnvolle Voreinstellung der Parameter ist somit gewährleistet.
Anwendung
▪ Befüllen eines Behälters oder Tanks mit einer Pumpe.
▪ Füllstandsmessung mit Analogsensor 4-20 mA.
▪ Zusätzlicher Schwimmerschalter für Trockenlaufschutz optional verwendbar.
▪ Zusätzlicher Schwimmerschalter für Hochwassermeldung (redundant aus)
optional verwendbar.

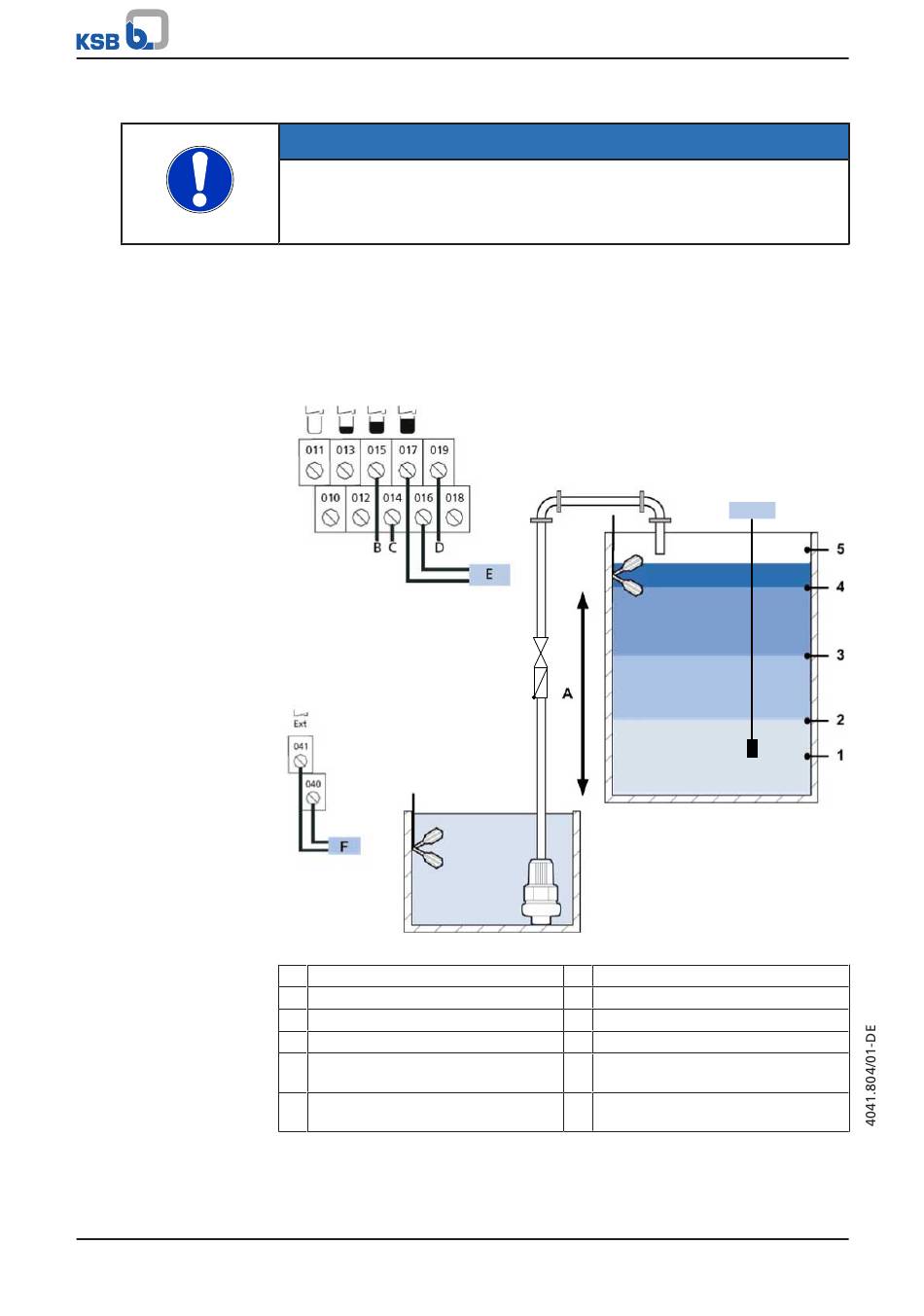

Abb. 30: Einzelpumpwerk: Befüllen über Analogsensor 4-20mA
A Schaltniveau frei einstellbar [mm]
B Analog IN
C +24 V
D Masse (GND)
E Hochwasserschwimmerschalter als
Schließkontakt (optional)
F Trockenlaufschwimmerschalter als
Öffnerkontakt (optional)
LevelControl Basic 2
B, C, D
1 Füllstand bei 4 mA
2 Pumpe ein
3 Pumpe aus
4 Hochwasseralarm
5 Füllstand bei 20 mA
