4 Beispielanwendungen
4.5.2 Doppelpumpwerk: Entleeren über Analogsensor 4-20 mA
▪ Entleeren eines Behälters oder Schachts mit 2 Pumpen.
– Wechselweise Zuschaltung bei Grundlast.
– Doppelpumpenbetrieb bei Spitzenlast.
▪ Füllstandsmessung mit Analogsensor 4-20 mA.
▪ Zusätzlicher redundanter Schwimmerschalter für Hochwassermeldung optional
verwendbar.
Die zuerst zugeschaltete Pumpe ist die Grundlastpumpe. Zur Gewährleistung gleicher
Pumpenlaufzeiten findet nach jedem Pumpvorgang ein Tausch der Pumpen statt.
011 013 015 017 019
010 012 014 016 018
B C D

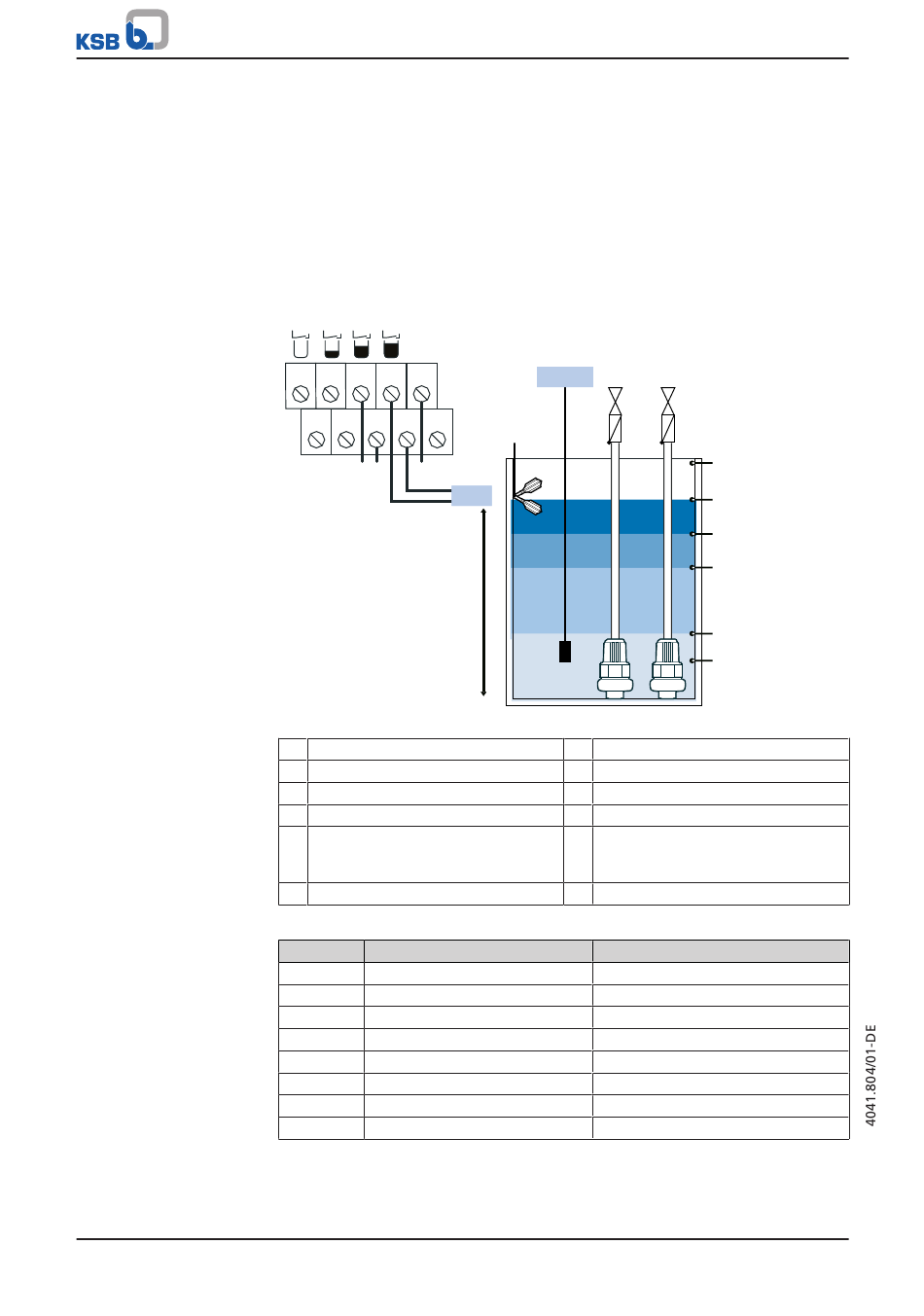

Abb. 26: Doppelpumpwerk: Entleeren über Analogsensor 4-20 mA
A Schaltniveau frei einstellbar [mm]
B Analog IN
C +24 V
D Masse (GND)
E Redundanter
Hochwasserschwimmerschalter
(optional)
1 Füllstand bei 4 mA
Tabelle 15: Parametereinstellungen
Parameter Parametername
3-3-3 Entleeren / Befüllen
3-3-4-1 Pumpen aus
3-3-4-2 Grundlastpumpe ein
3-3-4-3 Spitzenlastpumpe ein
3-3-4-4 Hochwasseralarm
3-4-2 Messmethode
3-4-3-1 Füllstand bei 4 mA
3-4-3-2 Füllstand bei 20 mA
LevelControl Basic 2
B, C, D
E
C
A
2 Beide Pumpen aus
3 Grundlastpumpe ein
4 Spitzenlastpumpe ein
5 Hochwasseralarm
6 Füllstand bei 20 mA
Wert
0 = Entleeren
z. B. 250 [mm]
z. B. 400 [mm]
z. B. 500 [mm]
z. B. 600 [mm]
2 = 4-20 mA
z. B. 200 [mm]
z. B. 1000 [mm]
6
5
4
3
2
1
