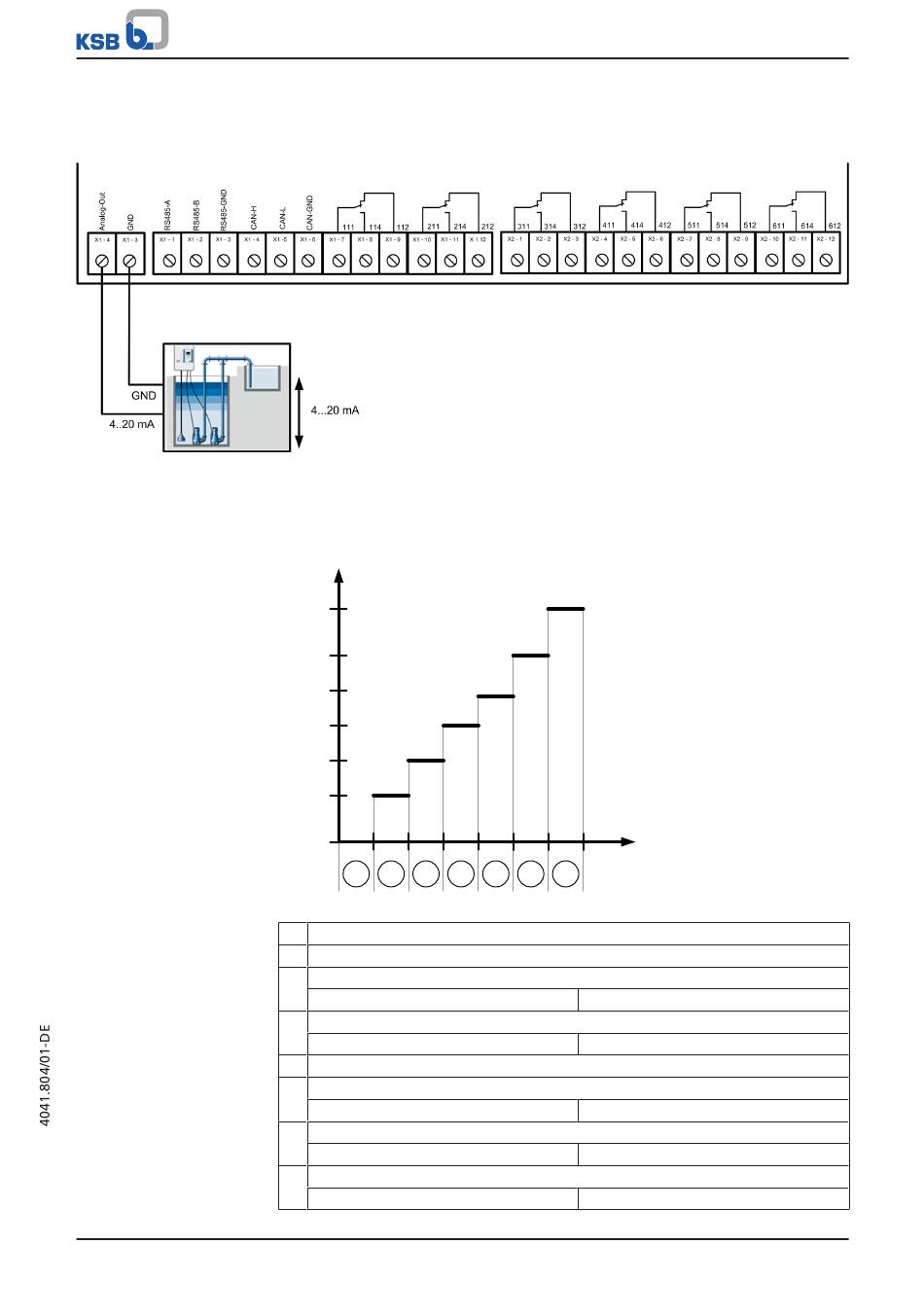

Abb. 40: Anschlussplan Analogausgang 4-20 mA
5 Meldemodule und weitere Anschlüsse

5.2.2 Meldemodul: Analogausgang 4-20 mA

Das Meldemodul beinhaltet einen Analogausgang mit 4-20 mA. Der Analogausgang
stellt ein fülllstandsproportionales Stromsignal zur Verfügung.

5.2.2.1 Analogausgang 4-20 mA: Schwimmerschalter oder digitale Niveauschalter

Bei der Verwendung von Schwimmerschaltern oder digitalen Niveauschaltern gibt
der Analogausgang 4-20 mA ein Treppensignal aus.
I [mA]
20
16
13
10
7
4
0
1 2 3
Abb. 41: Treppensignal
N Niveau
1 0 mA = Sensorfehler
2 4 mA = Zustand sehr niedrig
Entleeren: Pumpen aus
3 7 mA = Zustand niedrig
-
4 10 mA = Zustand mittel
5 13 mA = Zustand hoch
Entleeren: Grundlastpumpe ein
6 16 mA = Zustand sehr hoch
Entleeren: Spitzenlastpumpe ein
7 20 mA = Hochwasser
Entleeren: Pumpen ein
LevelControl Basic 2
N
4 5 6 7
Befüllen: Spitzenlastpumpe ein
Befüllen: Grundlastpumpe ein
-
Befüllen: Pumpen aus
Befüllen: Pumpen aus
