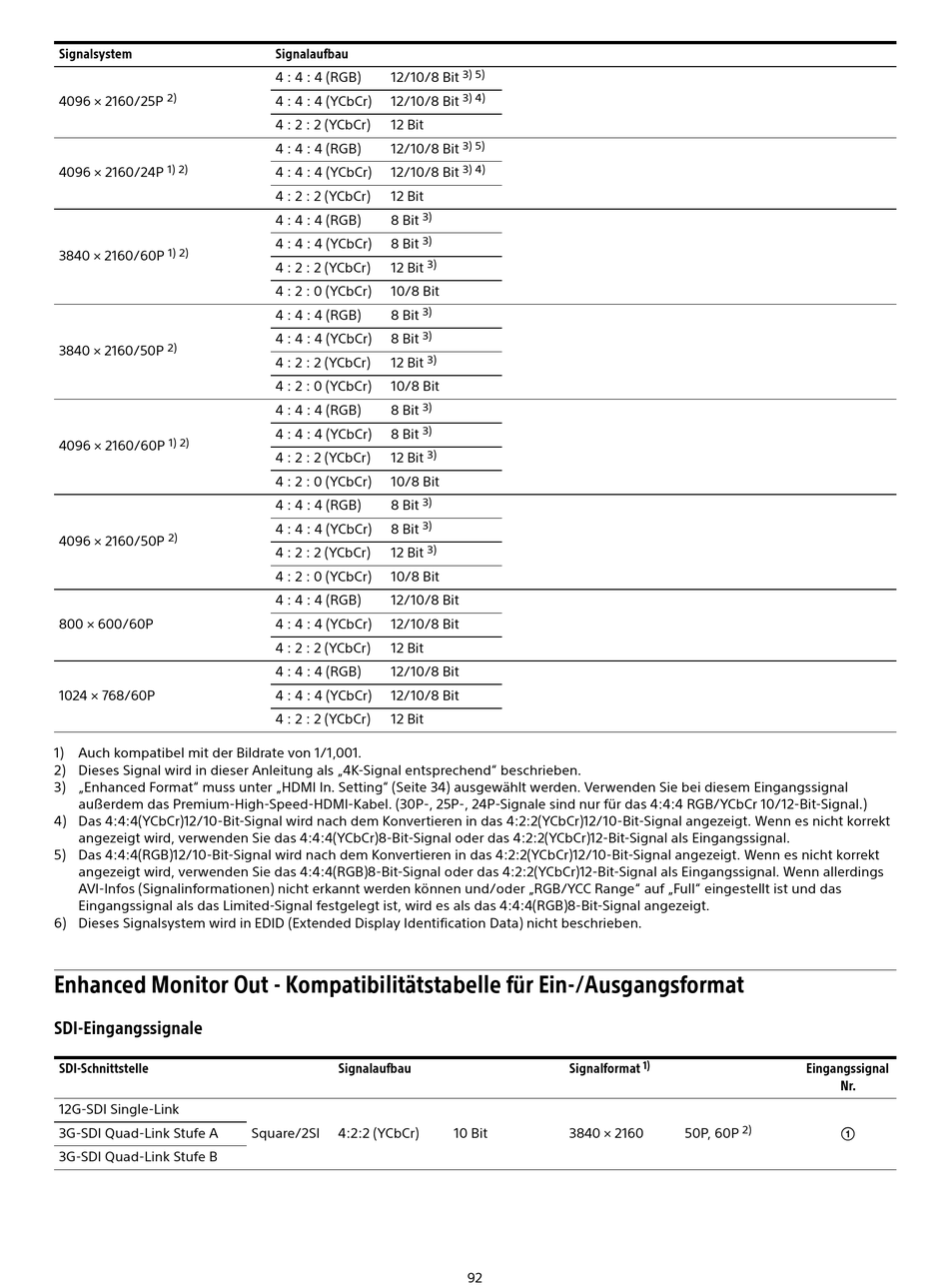

Enhanced Monitor Out - Kompatibilitätstabelle Für Ein-/Ausgangsformat - Sony Trimaster PVM-X3200 Bedienungsanleitung

Inhaltsverzeichnis

Werbung

Signalsystem
2)
4096 × 2160/25P
1) 2)
4096 × 2160/24P
1) 2)
3840 × 2160/60P
2)
3840 × 2160/50P
1) 2)
4096 × 2160/60P
2)
4096 × 2160/50P
800 × 600/60P
1024 × 768/60P
1)
Auch kompatibel mit der Bildrate von 1/1,001.
2) Dieses Signal wird in dieser Anleitung als „4K-Signal entsprechend" beschrieben.
3) „Enhanced Format" muss unter „HDMI In. Setting" (Seite 34) ausgewählt werden. Verwenden Sie bei diesem Eingangssignal
außerdem das Premium-High-Speed-HDMI-Kabel. (30P-, 25P-, 24P-Signale sind nur für das 4:4:4 RGB/YCbCr 10/12-Bit-Signal.)
4) Das 4:4:4(YCbCr)12/10-Bit-Signal wird nach dem Konvertieren in das 4:2:2(YCbCr)12/10-Bit-Signal angezeigt. Wenn es nicht korrekt
angezeigt wird, verwenden Sie das 4:4:4(YCbCr)8-Bit-Signal oder das 4:2:2(YCbCr)12-Bit-Signal als Eingangssignal.
5) Das 4:4:4(RGB)12/10-Bit-Signal wird nach dem Konvertieren in das 4:2:2(YCbCr)12/10-Bit-Signal angezeigt. Wenn es nicht korrekt
angezeigt wird, verwenden Sie das 4:4:4(RGB)8-Bit-Signal oder das 4:2:2(YCbCr)12-Bit-Signal als Eingangssignal. Wenn allerdings
AVI-Infos (Signalinformationen) nicht erkannt werden können und/oder „RGB/YCC Range" auf „Full" eingestellt ist und das
Eingangssignal als das Limited-Signal festgelegt ist, wird es als das 4:4:4(RGB)8-Bit-Signal angezeigt.
6) Dieses Signalsystem wird in EDID (Extended Display Identification Data) nicht beschrieben.
Enhanced Monitor Out - Kompatibilitätstabelle für Ein-/Ausgangsformat
SDI-Eingangssignale
SDI-Schnittstelle
12G-SDI Single-Link
3G-SDI Quad-Link Stufe A
3G-SDI Quad-Link Stufe B
Signalaufbau
4 : 4 : 4 (RGB)
12/10/8 Bit
4 : 4 : 4 (YCbCr)
12/10/8 Bit
4 : 2 : 2 (YCbCr)
12 Bit
4 : 4 : 4 (RGB)
12/10/8 Bit
4 : 4 : 4 (YCbCr)
12/10/8 Bit
4 : 2 : 2 (YCbCr)
12 Bit
3)
4 : 4 : 4 (RGB)
8 Bit
3)
4 : 4 : 4 (YCbCr)
8 Bit
3)
4 : 2 : 2 (YCbCr)
12 Bit
4 : 2 : 0 (YCbCr)
10/8 Bit
3)
4 : 4 : 4 (RGB)
8 Bit
3)
4 : 4 : 4 (YCbCr)
8 Bit
3)
4 : 2 : 2 (YCbCr)
12 Bit
4 : 2 : 0 (YCbCr)
10/8 Bit
3)
4 : 4 : 4 (RGB)
8 Bit
3)
4 : 4 : 4 (YCbCr)
8 Bit
3)
4 : 2 : 2 (YCbCr)
12 Bit
4 : 2 : 0 (YCbCr)
10/8 Bit
3)
4 : 4 : 4 (RGB)
8 Bit
3)
4 : 4 : 4 (YCbCr)
8 Bit
3)
4 : 2 : 2 (YCbCr)
12 Bit
4 : 2 : 0 (YCbCr)
10/8 Bit
4 : 4 : 4 (RGB)
12/10/8 Bit
4 : 4 : 4 (YCbCr)
12/10/8 Bit
4 : 2 : 2 (YCbCr)
12 Bit
4 : 4 : 4 (RGB)
12/10/8 Bit
4 : 4 : 4 (YCbCr)
12/10/8 Bit
4 : 2 : 2 (YCbCr)
12 Bit
Signalaufbau
Square/2SI
4:2:2 (YCbCr)
3) 5)
3) 4)
3) 5)
3) 4)
Signalformat
10 Bit
3840 × 2160
92
1)
Eingangssignal
2)
50P, 60P
Nr.
