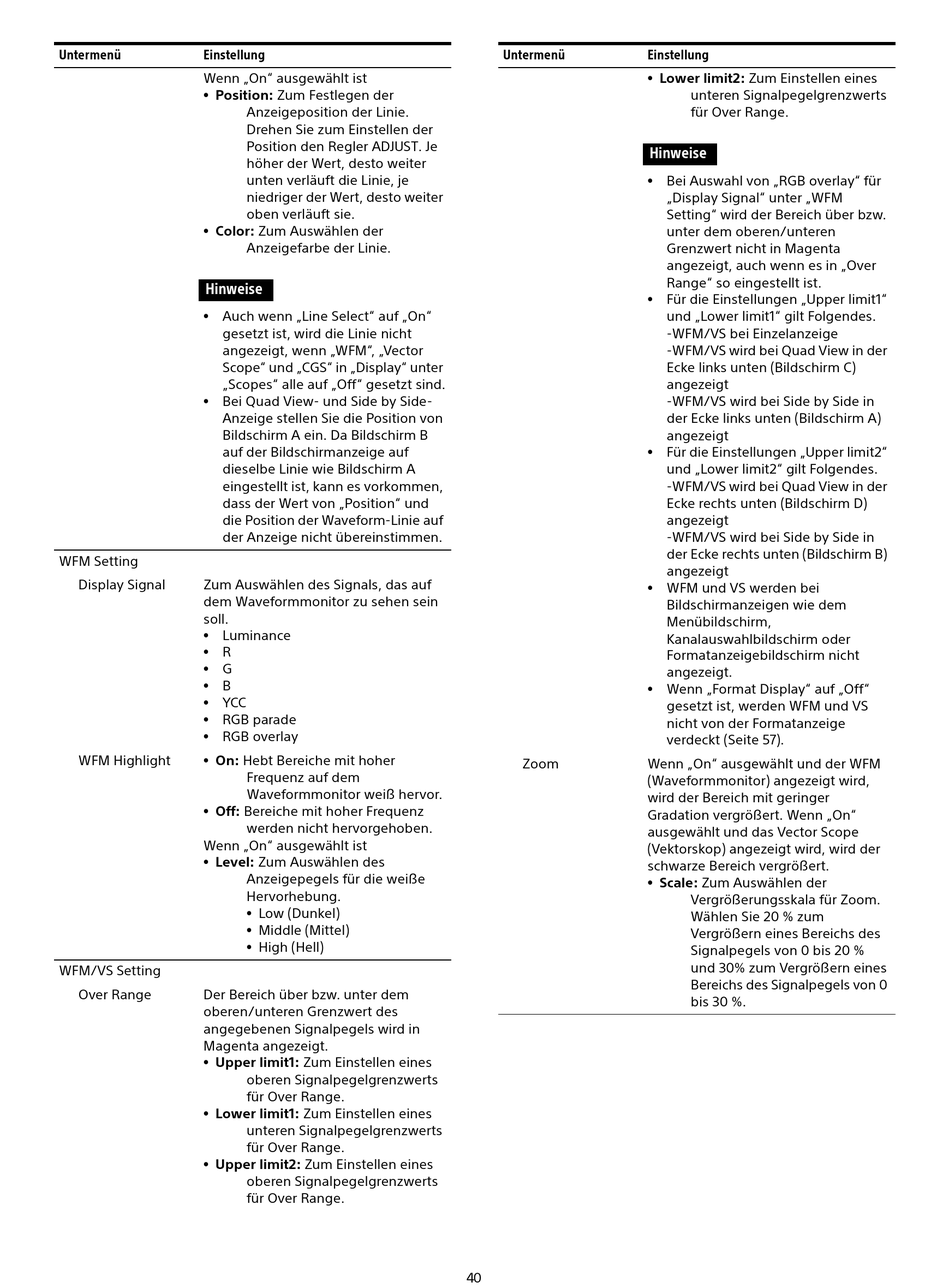

Untermenü
Einstellung
Wenn „On" ausgewählt ist
Position: Zum Festlegen der
Color: Zum Auswählen der
Hinweise
Auch wenn „Line Select" auf „On"
gesetzt ist, wird die Linie nicht
angezeigt, wenn „WFM", „Vector
Scope" und „CGS" in „Display" unter
„Scopes" alle auf „Off" gesetzt sind.
Bei Quad View- und Side by Side-
Anzeige stellen Sie die Position von
Bildschirm A ein. Da Bildschirm B
auf der Bildschirmanzeige auf
dieselbe Linie wie Bildschirm A
eingestellt ist, kann es vorkommen,
dass der Wert von „Position" und
die Position der Waveform-Linie auf
der Anzeige nicht übereinstimmen.
WFM Setting
Display Signal
Zum Auswählen des Signals, das auf
dem Waveformmonitor zu sehen sein
soll.
Luminance
R
G
B
YCC
RGB parade
RGB overlay
WFM Highlight
On: Hebt Bereiche mit hoher
Off: Bereiche mit hoher Frequenz
Wenn „On" ausgewählt ist
Level: Zum Auswählen des
WFM/VS Setting
Over Range
Der Bereich über bzw. unter dem
oberen/unteren Grenzwert des
angegebenen Signalpegels wird in
Magenta angezeigt.
Upper limit1: Zum Einstellen eines
Lower limit1: Zum Einstellen eines
Upper limit2: Zum Einstellen eines
Anzeigeposition der Linie.
Drehen Sie zum Einstellen der
Position den Regler ADJUST. Je
höher der Wert, desto weiter
unten verläuft die Linie, je
niedriger der Wert, desto weiter
oben verläuft sie.
Anzeigefarbe der Linie.
Frequenz auf dem
Waveformmonitor weiß hervor.
werden nicht hervorgehoben.
Anzeigepegels für die weiße
Hervorhebung.
Low (Dunkel)
Middle (Mittel)
High (Hell)
oberen Signalpegelgrenzwerts
für Over Range.
unteren Signalpegelgrenzwerts
für Over Range.
oberen Signalpegelgrenzwerts
für Over Range.
Untermenü
Zoom
40
Einstellung
Lower limit2: Zum Einstellen eines
unteren Signalpegelgrenzwerts
für Over Range.
Hinweise
Bei Auswahl von „RGB overlay" für
„Display Signal" unter „WFM
Setting" wird der Bereich über bzw.
unter dem oberen/unteren
Grenzwert nicht in Magenta
angezeigt, auch wenn es in „Over
Range" so eingestellt ist.
Für die Einstellungen „Upper limit1"
und „Lower limit1" gilt Folgendes.
-WFM/VS bei Einzelanzeige
-WFM/VS wird bei Quad View in der
Ecke links unten (Bildschirm C)
angezeigt
-WFM/VS wird bei Side by Side in
der Ecke links unten (Bildschirm A)
angezeigt
Für die Einstellungen „Upper limit2"
und „Lower limit2" gilt Folgendes.
-WFM/VS wird bei Quad View in der
Ecke rechts unten (Bildschirm D)
angezeigt
-WFM/VS wird bei Side by Side in
der Ecke rechts unten (Bildschirm B)
angezeigt
WFM und VS werden bei
Bildschirmanzeigen wie dem
Menübildschirm,
Kanalauswahlbildschirm oder
Formatanzeigebildschirm nicht
angezeigt.
Wenn „Format Display" auf „Off"
gesetzt ist, werden WFM und VS
nicht von der Formatanzeige
verdeckt (Seite 57).
Wenn „On" ausgewählt und der WFM
(Waveformmonitor) angezeigt wird,
wird der Bereich mit geringer
Gradation vergrößert. Wenn „On"
ausgewählt und das Vector Scope
(Vektorskop) angezeigt wird, wird der
schwarze Bereich vergrößert.
Scale: Zum Auswählen der
Vergrößerungsskala für Zoom.
Wählen Sie 20 % zum
Vergrößern eines Bereichs des
Signalpegels von 0 bis 20 %
und 30% zum Vergrößern eines
Bereichs des Signalpegels von 0
bis 30 %.
