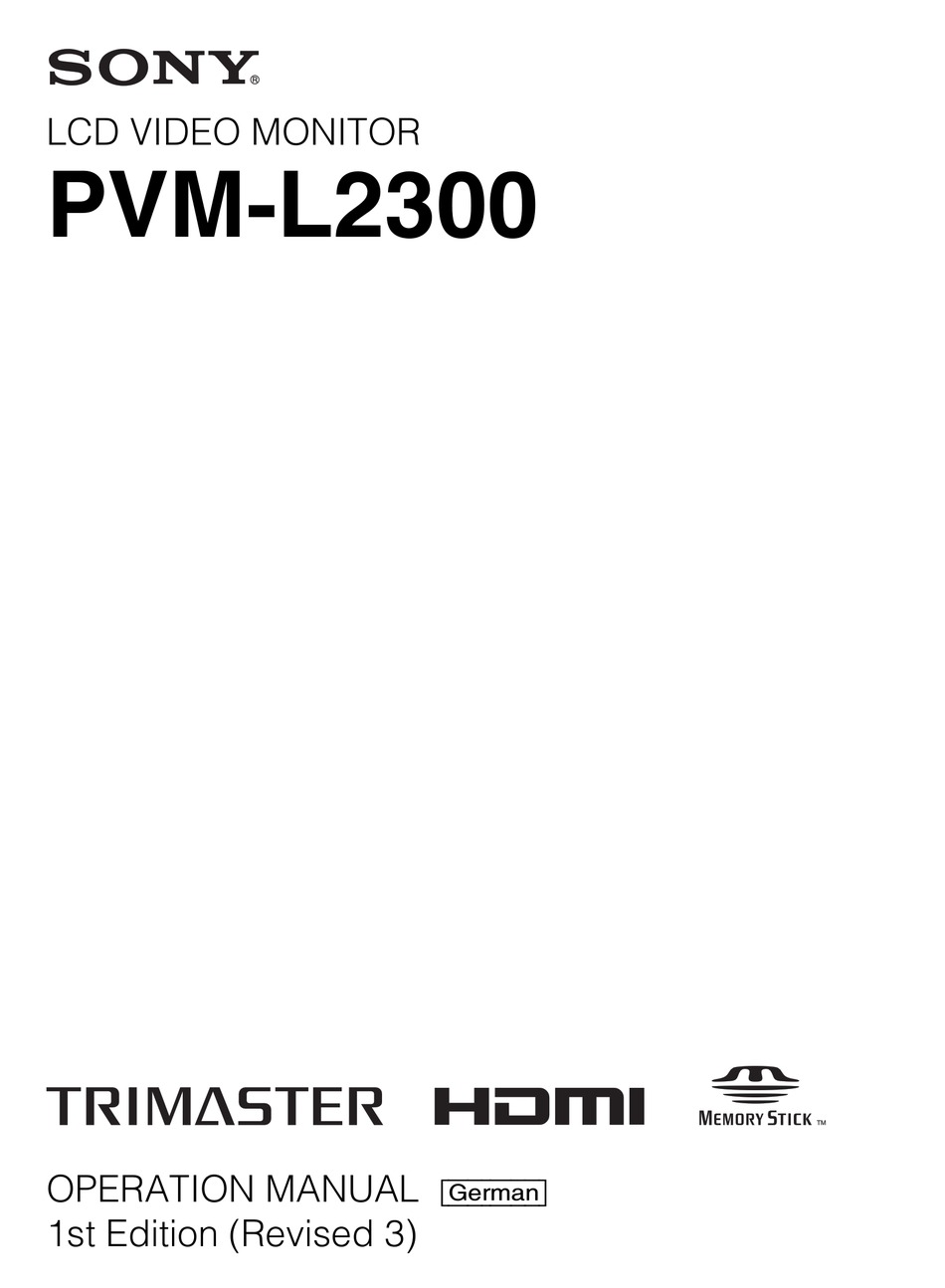

LCD VIDEO MONITOR
PVM-L2300
OPERATION MANUAL
[German]
1st Edition (Revised 3)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony PVM-L2300

Inhaltszusammenfassung für Sony PVM-L2300

  • Seite 1 LCD VIDEO MONITOR PVM-L2300 OPERATION MANUAL [German] 1st Edition (Revised 3)

  • Seite 2: Für Kunden In Europa, Australien Und Neuseeland

    • EN55103-2: Elektromagnetische Verträglichkeit (Störfestigkeit) Für die folgende elektromagnetische Umgebung: E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio). Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Kapitel 1 Überblick Sicherheitsmaßnahmen ............6 Hinweise zur sicheren Verwendung ...........6 Aufstellung..................6 Hinweise zum Umgang mit dem LCD-Bildschirm ....6 Reinigung..................6 Hinweise zur Wiederverpackung..........7 Rack-Montage................7 Von der Softwareversion 1.1 und 1.2 unterstützte Funktionen..............8 Leistungsmerkmale ...............9 Optionen ................11 Eingänge/Ausgänge und Adapter ..........12 Lage und Funktion der Teile..........14 Vorderseite................14 Rückseite/Linke Seite ...............16...
  • Seite 4 Einstellen der Farbtemperatur (Weißabgleich) ......31 Einstellen von Helligkeit und Kontrast ........31 Kapitel 3 Menü Funktionen des Basismenüs ..........33 Menüfunktionstasten ..............33 Menüanzeige................34 Einstellungen und Anpassungen mit den Menüfunktionen..34 Eingeben der Kanalzahl............36 Abbrechen der Menüfunktionen..........36 Menüstruktur ...............
  • Seite 5 Auswählen der Native Scan/Scan Modes......88 Anzeige von zwei Signalen auf einem Bildschirm (Picture&Picture).............89 Vergrößern des Bildes (Pixel Zoom)........90 Anzeige des Bildes im Schwarzdetailmodus ....91 Erfassen des HD-Signal-Bildes (HD Frame Capture) ..92 Anzeigen der Bereichsmarkierung oder der Bildformatmarkierung ..........93 Anzeigen der Audiopegelanzeige ........93 Anzeigen des Zeitcodes............94 Umschalten der Anzeige von 3D-Videosignalen ....95 Kopieren des Einstellungs- oder Anpassungswerts auf...

  • Seite 6: Kapitel 1 Überblick

    Überblick Kapitel Hinweise zum Umgang mit dem Sicherheitsmaßnahmen LCD-Bildschirm • Die LCD-Anzeige in diesem Gerät wird mit Hinweise zur sicheren Verwendung Hochpräzisionstechnologie hergestellt und erzielt so eine effektive Pixelrate von mindestens 99,99%. Ein sehr geringer Anteil von Pixeln kann jedoch eventuell •...

  • Seite 7: Reinigen Des Bildschirms

    • Reinigen Sie den Bildschirm vorsichtig mit einem Wenn Sie Fragen zu diesem Gerät haben, wenden Sie sich weichen Tuch, zum Beispiel einem Glasreinigungstuch. bitte an Ihren Sony-Kundendienstvertreter. Wenn Sie den Bildschirm zu kräftig wischen, kann die Bildschirmoberfläche ihre Einheitlichkeit verlieren oder es kann zu Fehlfunktionen der LCD-Anzeige kommen.

  • Seite 8: Von Der Softwareversion 1.1 Und 1.2 Unterstützte Funktionen

    Von der Softwareversion 1.1 und 1.2 unterstützte Funktionen Die folgenden neuen Funktionen werden von der Version 1.1 und Version 1.2 von PVM-L2300 unterstützt. Softwareversion 1.1 Menü Unterstützte Funktion Referenzseite • 3G/HD/SD-SDI Auto Das BKM-250TG (optional) ist verfügbar. Signale im Format 3G-SDI, HD-SDI, Dual Link HD-SDI •...

  • Seite 9: Leistungsmerkmale

    Eingangssignalen, wie z. B. 720 × 576/50i bis hin zu 1920 23-Zoll-LCD-Anzeige entwickelt für den PVM × 1080/50P, 60P und verschiedene Computersignale bis Die für den PVM-L2300 entwickelte 23-Zoll- (bzw. 22,5- hin zu WUXGA (1920 × 1200). Ein DVI-D-Steckplatz Zoll)-LCD-Anzeige gewährleistet volle Unterstützung des (HDCP-Entsprechung), HDMI* (HDCP-Entsprechung) HD-Signals.
  • Seite 10 Mehrfach-Display-Funktion alle Bereiche mit niedriger Farbabstufung im Detail Am Monitor liegen zwei Arten von Eingangssignalen an. darstellen. Der Modus Side by Side eignet sich zur Farbeinstellung Sie können den Schwarzpegel auf bis zu 40% der und zum Vergleichen von zwei Bildern. Normalanzeige verringern (100 cd/m bei einem Signal von 100%).

  • Seite 11: Optionen

    Dient zum Anschluss einer BKM-16R an den PVM- Überwachung des Signalrauschens. L2300. • Der Monitor ist mit einem Anschluss für eine parallele Wenn das Set an den PVM-L2300 angeschlossen wurde, Fernbedienung ausgestattet. können Sie den Monitorwinkel nach oben oder unten verstellen.

  • Seite 12: Eingänge/Ausgänge Und Adapter

    BKM-220D SDI 4:2:2-Eingangsadapter Hinweis Beinhaltet einen Decoder für serielle digitale Komponentensignale (525/625). Bietet Eingänge/ Das Signal vom Anschluss MONITOR OUT des BKM- Ausgänge für zwei serielle digitale Kanäle und einen 250TG entspricht nicht den Spezifikationen des ON-LINE- Ausgang für einen Monitorkanal. Signals.
  • Seite 13 Eingangsadapter BKM- BKM- BKM- BKM- BKM- 220D 227W 229X 243HS/ 250TG 244CC Eingangssignal Komponente 525/ Single-link HD-SDI Dual-link a (2) HD-SDI Single-link 3G-SDI Composite NTSC Composite PAL Composite PAL-M Composite SECAM Y/C NTSC Y/C PAL Y/C PAL-M Y/C SECAM YPbPr 525i/625i RGB 525i/625i YPbPr/RGB 1080/24PsF...

  • Seite 14: Lage Und Funktion Der Teile

    Lage und Funktion der Teile Vorderseite 1 Anzeigeleuchte 6 Anschluss OPTION B 2 Leuchte OPERATE 3 Leuchte STATUS 5 Anschluss OPTION A 4 Leuchte OVER RANGE a Anzeigeleuchte Leuchtet grün, wenn der Monitor durch Drücken der Taste Im Auslieferungszustand leuchtet die Anzeigeleuchte, MONITOR I/1 auf der Fernbedienung vom wenn die Pins Nr.

  • Seite 15: Anzeige Von Fehlern/Warnmeldungen/Betriebsmodi Durch Leuchten

    Blinkt – – Hintergrundbeleuchtung orange zu verhindern. e Anschluss OPTION A g Wenden Sie sich bitte an den Sony- Für den Anschluss eines Messgeräts zur automatischen Kundendienst. Einstellung. • Der Dynamikbereich f Anschluss OPTION B wird überschritten, wenn der Kontrast Für mögliche Erweiterung.

  • Seite 16: Rückseite/Linke Seite

    Rückseite/Linke Seite 1 Schalter MAIN POWER 2 Anschluss AC IN 3 Anschluss DC 5V OUT 4 Anschluss LAN (10/100) 5 Schalter NETWORK 6 Anschluss PARALLEL REMOTE 7 Eingangsanschluss DVI-D 8 Eingangsanschluss HDMI 9 Eingangssteckplätze a Schalter MAIN POWER c Anschluss DC 5V OUT (Buchse) Nach dem Einschalten (?) arbeitet der Monitor im Zum Anschluss der Spannungsversorgung (DC) für die Betriebsmodus.
  • Seite 17 Ausführung, optional) eine Verbindung zum Netzwerk Pinnummer Funktion bzw. zum Anschluss LAN (10/100) auf der Fernbedienung Anzeigeleuchte On/Off her. Masse VORSICHT Die Funktionen aller Pinbelegungen können im Menü • Aus Sicherheitsgründen nicht mit einem Peripheriegerät- Parallel Remote geändert werden. Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte.

  • Seite 18: Vorbereitungen

    Vorbereitungen Kapitel Umgebung des Monitorstandorts Lichtverhältnisse der die Wiedergabe von Schwarz nicht beeinträchtigt wird. Die sichtbare Farbwiedergabe auf dem Monitor kann durch das Umgebungslicht oder Spiegeln stark Blickwinkel beeinträchtigt werden. Das LCD-Gerät steuert die Helligkeit, indem LCD- Der ideale Blickwinkel beträgt höchstens 5 Grad (nach Moleküle bei ständiger Hintergrundbeleuchtung bewegt oben/unten/links/rechts) vom Mittelpunkt des werden.

  • Seite 19: Installieren Eines Eingangsadapters

    Installieren eines Eingangsadapters Abdeckung eines Jeder Eingangsadapter kann in einem beliebigen Eingangssteck Eingangssteckplatz auf der Seite installiert werden. platzes Vorsicht Verwenden Sie für die Installation der folgenden Eingangsadapter nur solche mit den nachfolgend aufgeführten Seriennummern. • BKM-220D mit Seriennummer 2100001 oder höher •...

  • Seite 20: Für Dual-Link-Betrieb

    Beispiel für den Dual- link-Kabelanschluss INPUT 1 INPUT 2 INPUT 1 INPUT 2 OPTION 1 und 2 OPTION 3 und 4 Für Dual-link-Betrieb Es sind zwei BKM-243HS- oder BKM-244CC- Wenn der BKM-250TG verwendet wird, installieren Sie Eingangsadapter oder ein BKM-250TG-Eingangsadapter das Signal Link A an INPUT 1 und das Signal Link B an erforderlich.

  • Seite 21: Ändern Des Seitenverhältnisses Des Bildschirms

    Setzen Sie die Frontabdeckung wieder ein und drücken Ändern des Sie, bis sie einrastet. Seitenverhältnisses des Bildschirms Werkseitig ist der 16:9-Rahmen installiert. Durch Entfernen des 16:9-Rahmens kann das Seitenverhältnis von 16:9 auf 16:10 geändert werden. Entfernen Sie den 16:9-Rahmen, um das native Scanbild (×2 mode) des Signals 576/50i oder das ganze Bild des UXGA- oder WUXGA-Signals anzuzeigen.

  • Seite 22: Anbringen Des Halters

    Bringen Sie eine Schnur oder ähnliches am Halter an Anbringen des Halters und befestigen Sie diese an der Wand oder am Fußboden. Mit dem mitgelieferten Halter können Sie ein Herunterfallen des Monitors verhindern. Lösen Sie die drei Schrauben aus dem Halter. Halter Schnur oder ähnliches...

  • Seite 23: Anschlüsse

    Anschließen der Fernbedienung Anschlüsse (BKM-16R) Hinweise zum Anschließen des Kabels am Anschluss DC 5V OUT Monitor Verbinden Sie den Stecker des Kabels mit dem Anschluss Anschluss DC DC 5V OUT am Monitor. 5V OUT PEER TO Setzen Sie den Stecker so ein, dass er in die Form des PEER Anschlusses DC 5V OUT passt.

  • Seite 24: Anschließen Mehrerer Geräte An Das Lan

    Verbinden Sie den Anschluss DC 5V OUT des Monitors und den Anschluss DC 5V/12V IN der Fernbedienung über das Schnittstellenkabel SMF-700 PEER TO PEER bzw. über das im Set BKM-37H/BKM-38H NETWORK mitgelieferte Kabel. Oder verbinden Sie das Ausgangskabel des mit der Fernbedienung gelieferten Netzteils mit dem LAN einstellen.

  • Seite 25: Einschalten

    • Wir empfehlen den Einsatz eines optionalen Einschalten Vermittlungsknotens mit automatischer Auswahl (AUTO MDI/MDI-X) zwischen durchverbundenem und gekreuztem Kabel. Wenn der Vermittlungsknoten ohne automatische Anschließen des Netzkabels Auswahlfunktion verwendet wird, verbinden Sie den Monitor und den Vermittlungsknoten mit dem durchverbundenen Kabel und die Fernbedienung Stecken Sie das Netzkabel in den Anschluss AC IN und den Vermittlungsknoten mit dem gekreuzten auf der Geräterückseite.

  • Seite 26: Einstellungen

    Nähere Informationen zur Auswahl der Region finden Sie Einstellungen auf Seite 26. Auswählen der Region Wenn Sie den Monitor nach dem Kauf zum ersten Mal einschalten, müssen Sie eine der vorgegebenen Regionen auswählen, in der der Monitor verwendet wird. Nachdem die Region ausgewählt wurde, werden die für die ausgewählte Region geeigneten Menüoptionseinstellungen übernommen.

  • Seite 27: Wenn 2 Latin America Ausgewählt Ist

    Wählen Sie PAL & PAL-N oder NTSC & PAL-M und drücken Sie die Taste ENTER (Ent). Wenn 4 Asia Except Japan ausgewählt ist: Select Area NTSC-Region Asia Except Japan NTSC Area Taste ENTER PAL Area Taste UP/DOWN PAL-Region Taste Ent Schalten Sie den Monitor mit dem Schalter MAIN POWER ein.

  • Seite 28: Einrichten Des Lan Für Den Anschluss Mehrerer Geräte

    Confirm: Wählen Sie diese Option, um die Controller: Stellen Sie die IP-Adresse im Untermenü Einstellung zu speichern und die Auswahl der Network Setting des Menüs Controller ein (Seite 80). Region zu beenden. Einstellwerte siehe „Standard-Einstellwerte der Stellen Sie Monitor ID und Group ID im Untermenü einzelnen Regionen“...

  • Seite 29: Zuweisen Des Eingangssignals Zu Einem Kanal

    Hinweise • Wenn ein Monitor mit einer nicht zugewiesenen Monitor-ID-Nummer oder Gruppen-ID-Nummer ausgewählt wird, wird die Einstellung nicht geändert und der vorhergehende Verbindungsstatus beibehalten. • Wenn Monitore dieselbe ID-Nummer haben, wird der Anzeigefenster Monitor mit der niedrigeren IP-Adresse ausgewählt. Leuchte •...

  • Seite 30: Einstellen Des Anzeigemodus Des Bilds

    Einstellen des Anzeigemodus des Einstellen Bilds Vor dem Einstellen Stellen Sie den Anzeigemodus für das am Bildschirm Der Monitor benötigt eine ausreichende Aufwärmphase. anzuzeigende Eingangssignal ein. Folgende Parameter Für zuverlässige Farbwiedergabe schalten Sie den Monitor können eingestellt werden: ein und warten Sie mindestens 30 Minuten, wenn das •...

  • Seite 31: Einstellen Der Farbtemperatur (Weißabgleich)

    Führen Sie nach der automatischen Einstellung zur Drücken Sie die Taste ENTER oder Ent. weiteren Verfeinerung eine manuelle Einstellung für Die eingestellten Werte werden übernommen. Chroma und Phase durch oder legen Sie das Digitalsignal von einem der Geräte BKM-220D, BKM-243HS, BKM- Schalten Sie die Taste BLUE ONLY aus.
  • Seite 32 den Schwarzpegel des wiederzugebenden Bilds einander Da Helligkeit und Kontrast sich gegenseitig an und passen Sie den Kontrast (Weißpegel) entsprechend beeinflussen, wiederholen Sie die Einstellungen von dem Umgebungslicht an. Schritt 3 und 4. Stellen Sie die Helligkeit und den Kontrast mit Hilfe eines externen Referenzsignals eines Multi-Format- Hinweis Farbbalkensignals oder SMPTE-Farbbalkensignals ein.

  • Seite 33: Funktionen Des Basismenüs

    Menü Kapitel Funktionen des Basismenüs Menüfunktionstasten Das Menü wird über die Menüfunktionstasten auf dem Controller (Fernbedienung BKM-16R, optional) bedient. Fernbedienung (BKM-16R) 1 Taste UP/DOWN 2 Taste MENU 3 Taste ENTER 4 Regler PHASE REMOTE INPUT CHROMA CONTRAST PHASE BRIGHT SINGLE MENU GROUP DOWN...

  • Seite 34: Menüanzeige

    Drücken Sie die Taste ENTER oder Ent. Menüanzeige Die Ebene 1 des ausgewählten Menüs wird angezeigt. Die aktuellen Einstellungen werden in den Drücken Sie die Taste MENU. Abbildungen des Menübildschirms durch das Zeichen Das Hauptmenü erscheint auf dem Bildschirm. x markiert. MENU iInput Configuration Adjustment...

  • Seite 35: Einstellungswerte Auswählen

    Einstellungswerte auswählen Die Einstellung wird bestätigt, und der Cursor wird wieder in das Menü der oberen Ebene gesetzt. Die Methode für die Auswahl des Wertes ist abhängig von der Menüoption. Numerische Werte eingeben • Auswählen im Einstellungsmodus • Auswählen aus der Einstellungsliste Wählen Sie die gewünschte Option mit einer der Auswählen im Einstellungsmodus Tasten UP oder DOWN oder dem Regler PHASE, und...

  • Seite 36: Korrigieren Von Eingegebenen Zeichen

    Korrigieren von eingegebenen Zeichen Anzeigebeispiel Drücken Sie die Taste Del. Das Zeichen auf der linken Seite des Cursors wird gelöscht. iiChannel Name CH01 PROG___ EDIT___ Eingeben der Kanalzahl CAM___ VTR___ PREV___ Drücken Sie bei der Auswahl einer einstelligen Zahl die New Name Taste der Kanalzahl.

  • Seite 37: Menüstruktur

    Menüstruktur Einzelheiten zu jedem Menü finden Sie auf der in Klammern angegebenen Seite. Menü Adjustment (Seite 44) Hauptmenü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Adjustment Picture Adj Auto Auto Adjust Color Bar Restore Factory Data Status Slot No Format Matrix Manual Adjust...
  • Seite 38 Menü Input Configuration (Seite 51) Hauptmenü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Input Configuration Format 3G/HD/SD-SDI Dual Link HD-SDI Composite Component HDMI Slot No Input No Screen Aspect Sync Mode HDMI Auto Color Temp Picture Preset Matrix/Gamma DVI/HDMI Computer HDMI Auto Color Gamut Emulation...
  • Seite 39 Menü Display Function (Seite 60) Hauptmenü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Display Function Marker Setting Aspect Blanking Aspect Blanking Mode Aspect Marker Aspect Marker Aspect Mode Aspect Line Color Bright Area Marker 1 Area Marker 1 Aspect Mode Aspect Area Size Width...
  • Seite 40 Hauptmenü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Capture Load Rename Delete Internal Signal Function Switch Scan Mode Native Scan 16:9 H Delay V Delay External Sync Comb Aperture Mono Blue Only R Off G Off B Off Chroma Up Black Frame Insertion Interlace Marker...
  • Seite 41 Menü System Configuration (Seite 69) Hauptmenü Ebene 1 Ebene 2 Ebene 3 Ebene 4 System Configuration Network Monitor ID Group ID Network Setting IP Address Subnet Mask Default Gateway Address SNMP Setting Contact Name Location Trap Mode Trap Address Setting Trap Address Status Reset Mode/Address Community...
  • Seite 42 Menü File Management (Seite 76) Hauptmenü Ebene 1 Ebene 2 Ebene 3 Ebene 4 File Management Save To Memory Stick Copy From Other Monitor Monitor ID Memory Stick Delete Memory Stick Data Maintenance Back Up System Data Restore System Data Menü...
  • Seite 43 Menü Controller (Seite 80) / Menü Key Protect (Seite 85) Hauptmenü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Controller Network Network Setting IP Address Subnet Mask Default Gateway Address SNMP Setting Contact Name Location Trap Mode Trap Address Setting Trap Address Status Reset Mode/Address Authentication...

  • Seite 44: Menü Adjustment

    Menü Adjustment Überblick Dient zum Einstellen/Anpassen des Bilds, der Hinweis Farbtemperatur usw. Wenn Sie Adjustment wählen, wird folgendes Menü Dieses Menü steht in folgendem Fall nicht zur Verfügung: angezeigt. • Wenn Side by Side auf On gestellt ist iAdjustment Picture Adj Color Temp Adj Position Adj Menüfunktionen und -bedienung...

  • Seite 45: Funktion Und Bedienung

    Menü Funktion und Bedienung ([ ]: Werkseinstellung) Auto Adjust Startet die automatische Einstellung. (Es kann eine Weile dauern, bis die automatische Einstellung durchgeführt ist.) Für die automatische Einstellung ist als Referenz ein externes Farbbalken-Signal erforderlich (Seite 45). Die Chroma-Daten werden auf den Standardwert [1000] zurückgesetzt. Die Phasen-Daten werden auf den Standardwert [000] zurückgesetzt.
  • Seite 46 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Preset Value Kopiert andere Daten auf diesem Monitor. Wenn diese Option ausgewählt ist, können Sie aus den Optionen Preset1, Preset2, Preset3, Preset4 oder Preset5 wählen. Other Monitor Kopiert Daten von einem anderen Monitor. Monitor ID Geben Sie die ID des Quellenmonitors ein.
  • Seite 47 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Zurücksetzen von Red, Green und Blue auf den alten Wert vor der Einstellung Drücken Sie für BRIGHT, CHROMA oder PHASE die entsprechende Taste MANUAL. Die Optionen Red, Green und Blue werden auf den alten Wert vor der Einstellung zurückgesetzt. Zurücksetzen der Option Contrast auf den alten Wert vor der Einstellung Drücken Sie für CONTRAST die Taste MANUAL.
  • Seite 48 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Auto Adjust Startet die Einstellung. Wenn Auto Adjust ausgewählt ist, werden nicht nur die Zielfarbtemperatur, sondern auch andere Farbtemperaturdaten angepasst, da die Farbtemperatur des Gegenlichts entsprechend der Farbtemperatur von Target Color Temp kalibriert wird. Wenn Contrast Hold auf Off gesetzt ist, werden die Kontrastdaten ebenfalls angepasst und das Gegenlicht wird entsprechend der Luminanz von Target Luminance kalibriert.
  • Seite 49 Software für die Einstellung der Farbtemperatur erforderlich. Bevor Sie die Farbtemperatur automatisch einstellen, müssen Sie die Software für die Einstellung der Farbtemperatur starten. Wenden Sie sich für die Software zur Einstellung der Farbtemperatur an den Sony- Kundendienst. Weitere Informationen zur erforderlichen Kabelspezifikation für die Verbindung finden Sie unter „Verbindungskabelspezifikationen für Farbtemperaturmessvorrichtungen“...
  • Seite 50 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Restore Factory Data Setzt die Farbtemperatur auf die Standardeinstellung zurück. Sie können diese Option nicht wählen, wenn die Einstellung dem Standardwert entspricht. Die folgende Meldung wird zum Bestätigen der Datenzurücksetzungsoperation angezeigt. Restore factory data? OK: Zum Zurücksetzen der Daten drücken Sie die Taste ENTER (Ent).

  • Seite 51: Menü Input Configuration

    Menü Input Configuration Überblick Dieses Menü wird für die zu den Eingangssignalen gehörenden Daten verwendet. Wenn Input Configuration ausgewählt ist, werden die folgenden Menüs angezeigt. iInput Configuration iInput Configuration iInput Configuration CH01 CH01 CH01 Format Marker Preset: xxxxx Copy From Slot No: xxxxx H Shift Offset:...
  • Seite 52 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Wenn BKM-250TG installiert ist 3G/HD/SD-SDI Auto: Ändert das Format automatisch entsprechend der Sampling Structure-, Bit Depth-, Picture and transport scanning method-Informationen für Payload ID des SMPTE-352M Standards, der in die Eingangssignale eingeblendet wird. Hinweis Sie können die Payload ID-Informationen und den Signalformatstatus des aktuellen Monitors unter „SDI Payload ID Status“...
  • Seite 53 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Slot No Dient zur Eingabe der Optionssteckplatznummer. Die Einstellungen Option1 bis Option4, Option1&2 oder Option3&4 stehen zur Auswahl. Adapter und auszuwählende Option Option1 bis Option4 • Wenn der BKM-250TG installiert ist und Format auf 3G/HD/SD-SDI Auto oder 4:2:2 YPbPr 10bit, 4:4:4 YPbPr 10bit, 4:4:4 RGB 10bit, 4:4:4 YPbPr 12bit oder 4:4:4 RGB 12bit von 3G-SDI gesetzt ist •...
  • Seite 54 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Sync Mode Richtet das Synchronisierungssignal ein, wenn das analoge Komponenten- oder das analoge RGB-Signal eingespeist wird. Sie können diese Option wählen, wenn das Format auf Component YPbPr oder Component RGB gesetzt ist. [Internal]: Wählen Sie diese Option, wenn ein internes Synchronisierungssignal genutzt wird.
  • Seite 55 Wenn Sie xvYCC 709 oder xvYCC 601 wählen, setzen Sie zur Anzeige der erweiterten Farbskala im Untermenü Color Gamut des Menüs Input Configuration die Option Emulation (Seite 56) auf PVM-L2300 Native. Weitere Informationen zur Einrichtung der Benutzerdaten (User1 bis User5) von Matrix/ Gamma finden Sie im Untermenü...
  • Seite 56 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Color Gamut Da der PVM-L2300 mit dem breiteren Farbraum des Gegenlichts ausgestattet ist, kann das Signal in der im Menü Emulation ausgewählten Farbskala (Farbraum und Gamma) angezeigt (emuliert) werden. Emulation Richtet die verwendete Farbskala (Farbraum und Gamma) ein.
  • Seite 57 Menü Funktion und Bedienung ([ ]: Werkseinstellung) HDMI Richtet den Anzeigemodus für das HDMI-Signal ein. Full: 0 (Schwarz) bis 255 (8 Bit)/1023 (10 Bit)/4095 (12 Bit) (Weißpegel) [Limit]: 16 (8 Bit)/64 (10 Bit)/256 (12 Bit) (Schwarzpegel) bis 235 (8 Bit)/940 (10 Bit)/ 3760 (12 Bit) (Weißpegel) HDMI Auto Legt die manuelle oder automatische Einstellung für den Quantisierungsbereich des HDMI-...

  • Seite 58: Menü Display Setting

    Menü Display Setting Überblick Dieses Menü dient zur Einstellung der Monitorbedingung, wie z. B. Farbwiedergabe oder Frame. Wenn Sie Display Setting wählen, wird folgendes Menü angezeigt. iDisplay Setting User Matrix/Gamma Native Scan Mode: Aperture Value: NTSC Comb Filter: Filter Switch: Peak White Control: Menüfunktionen und -bedienung Menü...
  • Seite 59 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Monitor ID Geben Sie die ID des Quellenmonitors ein. Wenn der Schalter NETWORK auf PEER TO PEER gestellt ist, kann diese Option nicht gewählt werden. Wenn Sie die ID-Nummer eingegeben haben, können Sie aus den Optionen User1, User2, User3, User4 oder User5 wählen.

  • Seite 60: Menü Display Function

    Menü Display Function Überblick Dieses Menü dient zur Einrichtung der zur Bildanzeige gehörenden Funktion. Wenn Sie Display Function wählen, wird folgendes Menü angezeigt. iDisplay Function Marker Setting P&P Setting Pixel Zoom Setting Black Detail Setting B Capture Internal Signal Function Switch Menüfunktionen und -bedienung Menü...
  • Seite 61 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Color Richtet die Farbe der Bildformatmarkierung ein. Sie haben die Auswahl zwischen [White] (Weiß), Red (Rot), Green (Grün), Blue (Blau), Yellow (Gelb), Cyan (Cyan) und Magenta (Magenta). Bright Richtet die Luminanz der Bildformatmarkierung ein. Sie können zwischen [90IRE] (hell) oder 40IRE (dunkel) wählen.
  • Seite 62 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Beispiel: Area Size 80%, Aspect Mode 16:9 oder 4:3 Mit 16:9 Aspect Mode 16:9 Aspect Mode 4:3 Mit 4:3 Aspect Mode 16:9 Aspect Mode 4:3 Line Richtet die Stärke für die Bereichsmarkierung 1 ein. Sie können zwischen [Thick] (dick) oder Thin (dünn) wählen.
  • Seite 63 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Other Monitor Kopiert Daten von einem anderen Monitor. Monitor ID Geben Sie die ID des Quellenmonitors ein. Wenn der Schalter NETWORK auf PEER TO PEER gestellt ist, kann diese Option nicht gewählt werden. Wenn Sie die ID-Nummer eingegeben haben, können Sie aus den Optionen Marker1, Marker2, Marker3, Marker4 oder Marker5 wählen.
  • Seite 64 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Internal Signal Zum Festlegen der Anzeige des internen Signals. Sie haben die Auswahl zwischen PLUGE, Gray (20% Grausignal), White (100% Weißsignal), 5 step (5-stufiges Grauwertsignal), Ramp, Color Bars und Black (0% Schwarzsignal). Um das interne Signal auszuschalten, wählen Sie über die Zifferntasten des Controllers eine der Kanalnummern 1 bis 30.
  • Seite 65 Menü Funktion und Bedienung ([ ]: Werkseinstellung) V Delay Mit dieser Option legen Sie fest, ob die V-Verzögerung eingeschaltet werden soll oder nicht ([Off] oder On). Hinweis In den folgenden Fällen steht die V-Verzögerung nicht zur Verfügung: • Wenn das Eingangssignal kein Synchronisationssignal hat •...
  • Seite 66 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Black Frame Insertion Mit dieser Option legen Sie fest, ob die Anzeige im Schwarzbild-Einfügemodus erfolgen soll oder nicht ([Off] oder On). Hinweis In den folgenden Fällen wird kein Schwarzbild eingefügt: • Wenn Interlace auf On gestellt ist •...
  • Seite 67 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Side by Side Mit dieser Option legen Sie fest, ob die Anzeige im Seite-an-Seite-Modus erfolgen soll oder nicht ([Off] oder On). Hinweis In den folgenden Fällen steht die Option nicht zur Verfügung: • Wenn das interne Signal angezeigt wird •...
  • Seite 68 Menü Funktion und Bedienung ([ ]: Werkseinstellung) L/R Switch Legt fest, ob die linken und rechten 3D-Videosignale durch Umschalten abwechselnd auf dem Bildschirm angezeigt werden sollen ([Off] oder On). Hinweise • Die L/R Switch-Anzeige lässt sich in den folgenden Fällen nicht einstellen: –...

  • Seite 69: Menü System Configuration

    Menü System Configuration Überblick Über dieses Menü können Sie das System einrichten und unter anderem die Einstellungen für das Netzwerk und die parallele Fernsteuerungsfunktion vornehmen. Wenn Sie System Configuration wählen, wird folgendes Menü angezeigt. iSystem Configuration Network Parallel Remote Power On Screen Set Password Date/Time...
  • Seite 70 SDCP/SDAP Community Zur Einstellung des SDCP/SDAP-Community-Namens. Wenn die Menüoption ausgewählt ist, können Sie den Community-Namen eingeben (4 Zeichen). SONY:SONY ist als Community-Name eingegeben. New Name: Geben Sie einen neuen Namen ein. SDCP Port No Zur Einstellung der Nummer des SDCP-Ports.
  • Seite 71 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Reset Protocol Setting Zum Zurücksetzen der Protokolleinstellungen. Wenn die Menüoption ausgewählt ist, erscheint die folgende Meldung: Are you sure? OK: Zum Zurücksetzen der Daten drücken Sie die Taste ENTER (Ent). Cancel: Zum Abbrechen des Vorgangs drücken Sie die Taste MENU. Parallel Remote Zur Einstellung der parallelen Fernsteuerungsfunktion.
  • Seite 72 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Parallel Remote (3/4) Marker: Die Funktion zur Anzeige aller Markierungen Aspect Marker: Die Funktion zur Anzeige der Bildformatmarkierung Area Marker 1: Die Funktion zur Anzeige der Bereichsmarkierung 1 Area Marker 2: Die Funktion zur Anzeige der Bereichsmarkierung 2 Side by Side: Seite-an-Seite-Anzeigemodus Power Off: Funktion zum Ausschalten der Stromversorgung des Monitors Parallel Remote (4/4)
  • Seite 73 Menü Funktion und Bedienung ([ ]: Werkseinstellung) CH Name Zur Auswahl des Anzeigemodus des Kanalnamens. [Auto]: Anzeige verschwindet nach einer Weile. On: Wird immer angezeigt. Off: Wird nicht angezeigt. Position Zur Auswahl der Anzeigeposition für den Kanalnamen. Sie können zwischen [Top Left] (oben links), Top Center (oben Mitte), Top Right (oben rechts), Bottom Left (unten links), Bottom Center (unten Mitte) und Bottom Right (unten rechts) wählen.
  • Seite 74 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Peak Hold Zur Auswahl des Spitzenwertspeicherungs-Modus der Audiopegelanzeige. [Off]: Die Spitzenwertspeicherung ist nicht aktiviert. Auto: Die Spitzenwertspeicherung wird automatisch nach ungefähr 1 Sekunde freigegeben. Manual Reset: Die Spitzenwertspeicherung wird manuell freigegeben. Um die Spitzenwertspeicherung freizugeben, wählen Sie ALM Hold Reset (Seite 67) im Untermenü...
  • Seite 75 Controllers“ auf Seite 98. Software Upgrade Rüstet die Software für den Monitor auf. Kernel Upgrade Rüstet den Kernel des Monitors auf. FPGA Upgrade Rüstet die FPGA-Daten des Monitors auf. Maintenance Das Menü für den Servicemitarbeiter von Sony wird angezeigt. Menü System Configuration...

  • Seite 76: Menü File Management

    Menü File Management Überblick Über dieses Menü können Sie die Systemdaten speichern, kopieren und löschen. Wenn Sie File Management wählen, wird folgendes Menü angezeigt. iFile Management Save To Copy From Delete Data Maintenance Menüfunktionen und -bedienung Menü Funktion und Bedienung ([ ]: Werkseinstellung) Save To Speichert die Daten, die sich auf dem „Memory Stick“...
  • Seite 77 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Memory Stick Wählt die Daten von der Quelle „Memory Stick“. Wenn diese Option gewählt wurde, werden die Namen der Dateien, die sich auf dem „Memory Stick“ befinden, angezeigt. Wenn die Menüoption ausgewählt ist, können Sie die zu kopierenden Daten auswählen. All: Kopiert alle Daten.

  • Seite 78: Menü Status

    Menü Status Überblick Dieses Menü wird verwendet, um allgemeine Daten über den Monitorstatus, den aktuellen Kanal usw. anzuzeigen. Wenn Status ausgewählt ist, werden die folgenden Menüs angezeigt. iStatus iStatus CH Status Model Name: xxxxx Serial No: xxxxx Slot Status Software Version: xxxxx Option1 HD-SDI/D1 Option2 D1...
  • Seite 79 Menü Funktion und Bedienung ([ ]: Werkseinstellung) SDI Payload ID Status Zeigt die Informationen der Payload ID-Daten eingeblendet in das SDI-Signal und den aktuellen Signalstatus des Monitors an. Wenn der Optionssteckplatz, in dem BKM-250TG installiert ist, im Untermenü Slot No des Menüs Input Configuration ausgewählt ist, wird Folgendes angezeigt.

  • Seite 80: Menü Controller

    Menü Controller Überblick Über dieses Menü können Sie die Netzwerkeinstellungen vornehmen und den Funktionstasten des Controllers Funktionen zuordnen. Wenn Sie Controller wählen, wird folgendes Menü angezeigt. iController Network Function Key Monitor ID Display: Controller Upgrade Menüfunktionen und -bedienung Menü Funktion und Bedienung ([ ]: Werkseinstellung) Network Zur Einstellung der Fernsteuerungsfunktion des Netzwerks.
  • Seite 81 SDCP/SDAP Community Zur Einstellung des SDCP/SDAP-Community-Namens. Wenn die Menüoption ausgewählt ist, können Sie den Community-Namen eingeben (4 Zeichen). SONY: SONY ist als Community-Name eingegeben. New Name: Geben Sie einen neuen Namen ein. SDCP Port No Zur Einstellung der Nummer des SDCP-Ports.
  • Seite 82 Menü Funktion und Bedienung ([ ]: Werkseinstellung) SDAP Port No Zur Einstellung der Nummer des SDAP-Ports. Wählen Sie einen Wert zwischen 53812 und 53912. [53862] SDAP Broadcast Mit dieser Option legen Sie fest, ob das SDAP-Protokoll ausgegeben werden soll oder nicht (Disable oder [Enable]).
  • Seite 83 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Comb: Der Kammfilter ist eingeschaltet. Wenn die Taste ausgeschaltet ist, wird der Bandpassfilter ausgewählt. Die Funktion steht zur Verfügung, wenn es sich bei dem angezeigten Signal um ein NTSC-, PAL-, oder PAL-M-Signal handelt. Im Untermenü...
  • Seite 84 Menü Funktion und Bedienung ([ ]: Werkseinstellung) Side by Side: Die Anzeige erfolgt im Seite-an-Seite-Anzeigemodus. Wipe: Die Anzeige erfolgt im Wischeffekt-Anzeigemodus. (bei der Modellreihe BVM-L) Butterfly: Die Anzeige erfolgt im Butterfly-Anzeigemodus. (bei der Modellreihe BVM-L) Blending: Die Anzeige erfolgt im Blending-Anzeigemodus. (bei der Modellreihe BVM-L) Error Notify Clear: Löscht die Benachrichtigung über die Gamut-Fehlererkennung.

  • Seite 85: Menü Key Protect

    Menü Key Protect Überblick Über dieses Menü können Sie die Daten sperren, um zu vermeiden, dass die Einstellungen von nicht autorisierten Benutzern geändert werden. MENU Adjustment Input Configuration Display Setting Display Function System ConfigurationB File Management Status Controller Key Protect: Menüfunktionen und -bedienung Menü...

  • Seite 86: Funktionen

    Funktionen Kapitel – Wenn die Option Format des Menüs Input Auswahl des Configuration auf DVI Computer gesetzt ist – Wenn das HDMI-Computersignal eingegeben wird Anzeigemodus • Das Bild wird in folgenden Fällen nicht im Interlace- Modus angezeigt: – Wenn Side by Side auf On gestellt ist –...

  • Seite 87: Einrichten Der Anzeige Des Native Scan Modes

    rechten Seite über der H-Größe (1920) anzeigen, indem Sie Einrichten der Anzeige das Bild mit dem Regler PHASE der Fernbedienung verschieben. Sie können die Anzeigeposition in der Mitte des Native Scan Modes wiederherstellen, indem Sie die Taste MANUAL des Reglers PHASE auf dem Controller drücken. Informationen zum systemeigenen Scan- Modus Sie können den Bildanzeigetyp des systemeigenen Scan-...

  • Seite 88: Auswählen Der Native Scan/Scan Modes

    Wählen Sie Scan Mode und anschließend einen Scan- Auswählen der Native Modus aus folgenden Optionen: Normal Scan: Normaler Modus Scan/Scan Modes Under Scan: Under-Modus Over Scan: Over-Modus Sie können den Scan Modus aus einem nativen Scan Sie finden nähere Informationen zum Untermenü Function wählen, der die Pixel des Signals auf dem Panel im 1:1- Switch des Menüs Display Function unter „Function Modus, als Under Scan (–3 %), Normal Scan (0 %) oder...

  • Seite 89: Anzeige Von Zwei Signalen Auf Einem Bildschirm

    Wählen Sie den Modus Side by Side mit der Anzeige von zwei Funktionstaste* der Fernbedienung oder im Untermenü Function Switch des Menüs Display Signalen auf einem Function aus, und stellen Sie ihn auf On. Bildschirm Sie finden nähere Informationen zum Untermenü Function Switch des Menüs Display Function unter (Picture&Picture) „Function Switch“...

  • Seite 90: Vergrößern Des Bildes (Pixel Zoom)

    Stellen Sie die Position des Cursors ein. Vergrößern des Bildes Bewegen des Cursors nach links oder rechts: Drehen Sie an dem Regler PHASE. (Pixel Zoom) Bewegen des Cursors nach oben und unten: Drehen Sie an dem Regler CHROMA. Da Teile des Bildes ohne Skalierungsverarbeitung um das Drücken Sie die Taste ENTER (Ent).

  • Seite 91: Anzeige Des Bildes Im Schwarzdetailmodus

    Streifenmusteranzeige des ausgeschnittenen Bereichs Anzeige des Bildes im Schwarzdetailmodus Streifenmuster Anzeigefunktion im Schwarzdetailmodus Sie können das matte Schwarz verringern, das durch eine Beenden des Schwarzdetailmodus durchscheinende Hintergrundbeleuchtung entsteht, und Schalten Sie die Taste Black Detail Mode auf der alle Bereiche mit niedriger Farbabstufung im Detail Fernbedienung aus, oder setzen Sie die Option Black darstellen.

  • Seite 92: Erfassen Des Hd-Signal-Bildes (Hd Frame Capture)

    Erfassen des HD-Signal- CAPTURE Bildes (HD Frame Capture) Save: ENTER Cancel: MENU Wenn keine Zeichen auf dem Bildschirm angezeigt Das Frame-Bild des 3G/HD-SDI-Eingangssignals wird werden sollen, schalten Sie die Taste CHAR OFF ein. erfasst und als Bilddatei auf dem „Memory Stick“ Da die Zeichen ausgeblendet sind, ist die Überprüfung gespeichert.

  • Seite 93: Anzeigen Der Bereichsmarkierung Oder Der

    Anzeigen der Anzeigen der Bereichsmarkierung oder Audiopegelanzeige Der Audiopegel der eingebetteten Audiosignale, die in die Bildformatmarkierung SDI-Signale eingeblendet werden, wird nach der Installation des optionalen Eingangsadapters (BKM- 250TG) angezeigt. Der Monitor verfügt über zwei Bereichsmarkierungen und eine Markierung für die Bildmitte als Hinweis Sicherheitsbereichmarkierung und Bildformatmarkierung zur Überprüfung des Bildwinkels.

  • Seite 94: Anzeigen Des Zeitcodes

    Setzen Sie Audio Level Meter (Seite 67) im Anzeigen des Zeitcodes Untermenü Function Switch des Menüs Display Function auf On oder indem Sie die Taste Audio Level Meter*der Fernbedienung drücken. Der in SDI-Signale eingeblendete Zeitcode wird angezeigt, Die Audiopegelanzeige wird angezeigt. indem Sie den optionalen Eingangsadapter (BKM-250TG) installieren.

  • Seite 95: Umschalten Der Anzeige Von 3D-Videosignalen

    Hinweis Umschalten der Anzeige Verwenden Sie die Fernbedienung in Verbindung mit der von 3D-Videosignalen Softwareversion 1.4 oder höher, um die Funktion Time Code der Funktionstaste auf der Fernbedienung zuzuordnen. Linke (L) und rechte (R) 3D-Videosignale können auf demselben Bildschirm in einem Schachbrettmuster angezeigt oder durch Umschalten abwechselnd angezeigt werden, wenn Sie den optionalen Eingangsadapter (BKM- 250TG mit Seriennummer 7100001 oder höher)
  • Seite 96 2D-Ansicht (zweidimensional) verwendet. Die Signale wenn die entsprechende Anzeige auf On eingestellt werden nicht räumlich angezeigt. wurde. • Die Checkerboard- oder L/R Switch-Anzeige wird auf Vorgehen Off eingestellt, wenn Sie das Picture&Picture-Bild anzeigen, wenn die entsprechende Anzeige auf On Speisen Sie 3D-Videosignale ein. eingestellt wurde.

  • Seite 97: Kopieren Des Einstellungs- Oder Anpassungswerts Auf

    Anzeigebeispiel Kopieren des iiiiFile Management Einstellungs- oder Save to Memory Stick FileX Anpassungswerts auf Overwrite this file? einen anderen Monitor Sie können den Einstellungs- oder Anpassungswert auf dem „Memory Stick“ speichern und auf einen anderen OK: ENTER Cancel: MENU Monitor kopieren. Setzen Sie den „Memory Stick“...

  • Seite 98: Zuweisen Von Funktionen Zu Funktionstasten

    • Wenn das Gerät aktualisiert wird, verwenden Sie die Pixel Zoom Wechselstrom-Stromversorgung für den Monitor. Marker Bezug der Upgrade-Daten Aspect Marker Wenden Sie sich an den Sony-Kundendienst. Area Marker 1 Area Marker 2 Side by Side Speichern der Upgrade-Daten auf Wipe einem „Memory Stick PRO“...

  • Seite 99: Aufrüsten Des Monitors

    • MSSONY/MONITOR/PVM_L/UPDATES/FPGA/PVM Geben Sie das 4-stellige Passwort ein. _L2300/checksum_fpga.bat Der Bildschirm Monitor Upgrade wird aufgerufen und • MSSONY/MONITOR/BVM_L/UPDATES/SOFT/BKM die aktuelle Version angezeigt. _16R/checksum_soft.bat • MSSONY/MONITOR/BVM_L/UPDATES/KERNEL/B Sie finden Informationen zur Einstellung des KM_16R/checksum_kernel.bat Passworts im Menü System Configuration unter Password (Seite 74). Anzeigebeispiel Überprüfung der Upgrade-Daten für den Kernel Wählen Sie für die Aufrüstung entweder Software...

  • Seite 100: Aufrüsten Des Controllers

    Wenn die Aufrüstung nicht richtig voranschreitet, wird eine rote Meldung wie beispielsweise „Procedure failure“ REMOTE angezeigt. Wird diese Fehlermeldung angezeigt, wenden SINGLE Sie sich bitte an den Sony-Kundendienst. Aufrüsten des Controllers GROUP Setzen Sie den „Memory Stick PRO“ in den Memory Stick-Einsetzschacht an der Fernbedienung ein.
  • Seite 101 Wird diese Fehlermeldung angezeigt, wenden Sie sich bitte an den Sony-Kundendienst. Beenden Sie das Untermenü Controller Upgrade, wählen Sie das Menü Controller Upgrade erneut aus und vergewissern Sie sich, dass die Version der ausgewählten Option aufgerüstet wurde. Aufrüsten des Monitors und Controllers...

  • Seite 102: Spezifikationen

    Anhänge Signalformat Spezifikationen Siehe „DVI-D“ (Seite 112) unter „Verfügbare Signalformate“ HDMI HDMI × 1 HDCP-Entsprechung, Deep Color- Allgemeines Entsprechung LCD-Anzeige a-Si TFT-Aktivmatrix Signalformat Bildgröße 22,5 Zoll Siehe „HDMI“ (Seite 113) unter Anzeigebereich 483,84 (H) × 302,4 (V) „Verfügbare Signalformate“ Auflösung 1920 (H) ×...

  • Seite 103: Lagerungs- Und Transportbedingungen

    • Führen Sie immer eine Probeaufnahme aus, und bestätigen Sie, dass die Aufnahme erfolgreich war. Temperatur –20 °C bis +60 °C (–4 °F bis +140 °F) SONY KANN KEINE HAFTUNG FÜR Feuchtigkeit 0% bis 90% SCHÄDEN JEDER ART, EINSCHLIESSLICH Druck...

  • Seite 104: Eingangssignale Und Einstellbare Optionen

    Eingangssignale und einstellbare Optionen Eingangssignal Analog DVI-D Option Component 3G/HD Video Computer HDMI (YPbPr) Composite YPbPr YPbPr RGB CONTRAST BRIGHT CHROMA × × × × × a (*7) PHASE × × × × × × × × × × (NTSC) (NTSC) Picture Auto Adjust ×...
  • Seite 105 Eingangssignal Analog DVI-D Option Component 3G/HD Video Computer HDMI (YPbPr) Composite YPbPr YPbPr RGB Black Frame Insertion Siehe „Bildrahmenanzeige“ auf Seite118. Interlace Black Detail Mode (*6) Audio Level Meter × × × × × × × × × (*11) ALM Hold Reset ×...

  • Seite 106: Verfügbare Signalsysteme

    Verfügbare Signalsysteme Eingangsadapter Gesamt- Aktive Zeilen Bildwie- Abtastung Seitenver- Anzeige am Signalsystem zeilen pro pro Bild derholfre- hältnis Standard Monitor Bild quenz (Hz) 2:1- Rec.ITU-R 720×576/50i 16:9/4:3 575/50I Zeilensprung BT.601 2:1- 1440×576/50i* 16:9/4:3 575/50I Zeilensprung 2:1- Rec.ITU-R 480/60I 720×487/59,94i 30/1,001 16:9/4:3 Zeilensprung BT.601...
  • Seite 107 *: Das analoge Komponentensignal bzw. analoge RGB-Signal vom BKM-229X wird in 720 Punkten × 2 (1440 Punkten) verarbeitet. **: Wird angezeigt, wenn das Signal vom BKM-250TG eingespeist wird, Format im Menü Input Configuration auf 3G/HD/SD-SDI Auto (Seite 52) gesetzt ist und die Picture Rate-Informationen der in das Eingangssignal eingeblendeten Payload ID 23,98, 29,97 oder 59,94 ist.

  • Seite 108: Verfügbare Signalformate

    Verfügbare Signalformate Eingangsadapter BKM- BKM- BKM- BKM- BKM- Angewandtes Signalformat 220D 227W 229X 243HS/ 250TG Standard System 244CC Analoges FBAS-Signal NTSC Einstellungspegel 487/59,94i × × × × SMPTE-170M 576/50i × × × × PAL-M 487/59,94i × × × × Rec.ITU-R BT.470 SECAM 576/50i ×...
  • Seite 109 BKM- BKM- BKM- BKM- BKM- Angewandtes Signalformat 220D 227W 229X 243HS/ 250TG Standard System 244CC 1080/24*P × × × × 1080/25P × × × × SMPTE-274M 1080/30*P × × × × 720/60*P × × × × SMPTE-296M 720/50P × × ×...
  • Seite 110 BKM- BKM- BKM- BKM- BKM- Angewandtes Signalformat 220D 227W 229X 243HS/ 250TG Standard System 244CC Single-link 4:2:2 YPbPr 10bit × × × SMPTE-292M YPbPr 10bit 1920×1080/ 10bit 30*P Dual-link 4:4:4 × × × a(2) SMPTE-372M YPbPr 12bit 12bit Single-link 4:2:2 YPbPr 10bit ×...
  • Seite 111 BKM- BKM- BKM- BKM- BKM- Angewandtes Signalformat 220D 227W 229X 243HS/ 250TG Standard System 244CC 4:4:4 YPbPr 10bit 4:4:4 10bit 1920×1080/ Single-link × × × × SMPTE-425-AB 4:4:4 YPbPr 12bit 4:4:4 12bit 4:4:4 YPbPr 10bit 4:4:4 10bit 1920×1080/ Single-link × ×...
  • Seite 112 DVI-D Schnitt- stellen- Seitenver- Signalformat System Standard Abtastfre- hältnis quenz [MHz] DVI-Video Single-link 4:4:4 8bit 640 × 480/60*P 25,200* Single-link 4:4:4 8bit 720 × 480/60*P 27,027* 4:3/16:9 Single-link 4:4:4 8bit 1280 × 720/60*P 74,250* 16:9 Single-link 4:4:4 8bit 1920 × 1080/60*i 74,250* 16:9 Single-link...
  • Seite 113 HDMI Schnittstellen- Seiten- Signalformat System Abtastfrequenz Standard verhältnis [MHz] HDMI 640 × 480/60*P 25,200* 720 × 480/60*P 27,027* 4:3/16:9 1280 × 720/60*P 74,250* 16:9 1920 × 1080/60*i 74,250* 16:9 720 (1440)*** × 480/60*i 27,027* 4:3/16:9 720 × 576/50P 27,000* 4:3/16:9 1280 ×...

  • Seite 114: Aperturmodifikationsfrequenz

    Aperturmodifikationsfrequenz Serieller digitaler Eingang Analoger Eingang DVI-D/HDMI- Eingang Signalsystem Composite Komponenten SD-SDI 3G/HD-SDI (Y/C) Eingangsadapter 576/50i 5 MHz 5 MHz 5 MHz 5 MHz 487/59,94i 5 MHz 5 MHz 5 MHz 5 MHz 576/50P 10 MHz 10 MHz 483/59,94P 10 MHz 10 MHz 1080/24*PsF 25 MHz...

  • Seite 115: Bildanzeigegröße

    Bildanzeigegröße Eingangsadapter Native Scan Native Native Normal Aspect Under Scan Over Scan Side by Side Seitenver- Scan ×1 Scan ×2 Scan Signalsystem Correction hältnis (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) ×...
  • Seite 116 DVI-D Native Scan Native Native Normal Aspect Under Scan Over Scan Side by Side Seitenver- Scan ×1 Scan ×2 Scan Signalsystem Correction hältnis (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) ×...
  • Seite 117 Native Scan Native Native Normal Aspect Under Scan Over Scan Side by Side Seitenver- Scan ×1 Scan ×2 Scan Signalsystem Correction hältnis (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) × (V) (H) ×...

  • Seite 118: Bildrahmenanzeige

    Bildrahmenanzeige Eingangsadapter Anzeige- Schwarzbild- Signalsystem Interlace Bildwiederholfrequenz Einfügung [Hz] 720 × 576/50i 1440 × 576/50i** 720 × 487/59,94i 120/1,001 1440 × 487/59,94i** 120/1,001 1440 × 576/50P** × 1440 × 483/59,94P** × 120/1,001 1920 × 1080/24*PsF × × 1920 × 1080/25PsF 1920 ×...
  • Seite 119 DVI-D Anzeige- Schwarzbild- Signalsystem Interlace Bildwiederholfrequenz Einfügung [Hz] DVI-Video 640 × 480/60*P × 120* 720 × 480/60*P × 120* 1280 × 720/60*P × 120* 1920 × 1080/60*i 120* 720(1440)** × 480/60*i 120* 720 × 576/50P × 1280 × 720/50P × 1920 ×...
  • Seite 120 Anzeige- Schwarzbild- Signalsystem Interlace Bildwiederholfrequenz Einfügung [Hz] 1280 × 960/60P (SXGA) × × 1280 × 1024/60P (SXGA) × × 1400 × 1050/60P (SXGA+) × × * : Auch kompatibel mit 1/1,001. **: Pixel-Wiederholung = 2 (jedes Pixel zweimal senden) Bildrahmenanzeige...

  • Seite 121: Tabelle Zur Matrix/Gamma-Einstellung

    Tabelle zur Matrix/Gamma-Einstellung Eingangsadapter • M steht in der folgenden Tabelle für Matrix. • G steht in der folgenden Tabelle für Gamma. Matrix/Gamma ITU-R ITU-R SMPTE xvYCC xvYCC User1 - Matrix/ Signal- BT.709 BT.601 240M User5 Gamma- Signalformat system Datenein- stellungs- SMPTE bereich...
  • Seite 122 Matrix/Gamma ITU-R ITU-R SMPTE xvYCC xvYCC User1 - Matrix/ Signal- BT.709 BT.601 240M User5 Gamma- Signalformat system Datenein- stellungs- SMPTE bereich Analoges RGB-Signal** 1080/60*i 1080/50i 1080/24*PsF 1080/25PsF 1080/30*PsF 1080/24*P 1080/25P 1080/30*P 720/60*P 720/50P 483/59,94P 576/50P 487/59,94i 576/50i 720 × 487/ 59,94i 720 ×...
  • Seite 123 Matrix/Gamma ITU-R ITU-R SMPTE xvYCC xvYCC User1 - Matrix/ Signal- BT.709 BT.601 240M User5 Gamma- Signalformat system Datenein- stellungs- SMPTE bereich Single-link 4:2:2 YPbPr 10bit YPbPr 10bit 1920 × 1080/ RGB** 10bit 30*PsF Dual-link 4:4:4 YPbPr 12bit RGB** 12bit Single-link 4:2:2 YPbPr 10bit YPbPr 10bit 1920 ×...
  • Seite 124 Matrix/Gamma ITU-R ITU-R SMPTE xvYCC xvYCC User1 - Matrix/ Signal- BT.709 BT.601 240M User5 Gamma- Signalformat system Datenein- stellungs- SMPTE bereich 3G-SDI 4:4:4 YPbPr 10bit 4:4:4 RGB** 10bit 1920×1080/ Single-link 24*PsF 4:4:4 YPbPr 12bit 4:4:4 RGB** 12bit 4:4:4 YPbPr 10bit 4:4:4 RGB** 10bit 1920×1080/ Single-link...
  • Seite 125 Matrix/Gamma ITU-R ITU-R SMPTE xvYCC xvYCC User1 - Matrix/ Signal- BT.709 BT.601 240M User5 Gamma- Signalformat system Datenein- stellungs- SMPTE bereich 4:4:4 YPbPr 10bit 4:4:4 RGB** 10bit Single-link 1920×1080/50i 4:4:4 YPbPr 12bit 4:4:4 RGB** 12bit 4:4:4 YPbPr 10bit 4:4:4 RGB** 10bit Single-link 1920×1080/60*i 4:4:4 YPbPr 12bit...
  • Seite 126 DVI-D • M steht in der folgenden Tabelle für Matrix. • G steht in der folgenden Tabelle für Gamma. Matrix/Gamma ITU-R SMPTE xvYCC xvYCC User1 - Matrix/ ITU-R BT.709 BT.601 240M User5 Gamma- Signalformat System Datenein- stellungs- SMPTE bereich DVI-Video Single- 4:4:4 RGB** 8bit 640 ×...
  • Seite 127 HDMI • M steht in der folgenden Tabelle für Matrix. • G steht in der folgenden Tabelle für Gamma***. Matrix/Gamma ITU-R SMPTE xvYCC xvYCC User1 - Matrix/ ITU-R BT.709 BT.601 240M User5 Gamma- Signalformat System Datenein- stellungs- SMPTE bereich 240M HDMI 640 ×...

  • Seite 128: Scan-Modus-Bild

    Scan-Modus-Bild Beispiel: Scan-Bilder des verfügbaren Signalsystems bei installiertem Eingangsadapter Einzelheiten zur Bildanzeigegröße finden Sie auf Seite 115. • Einzelheiten zur Einstellung des Menüs Native Scan Mode finden Sie unter Native Scan Mode (Seite 59) in den Informationen zum Menü Display Setting. •...
  • Seite 129 Scan-Modus Eingangssignalsystem und Scan-Modus-Bild Native Scan Mode: Aspect Correction 720 × 487 720 × 576 Aspect 16:9 1440 × 487 1440 × 576 1440 × 483 Der Bereich oberhalb der H- Größe wird nicht angezeigt. Entfernen Sie für die Anzeige des Vollbilds in V-Richtung den 16:9-Rahmen.
  • Seite 130 Scan-Modus Eingangssignalsystem und Scan-Modus-Bild Aspect: 4:3 720 × 576 720 × 487 5 % Maskenanteil 1440 × 576 1440 × 487 1440 × 483 Scan-Modus-Bild...

  • Seite 131: Fehlerbehebung

    Fehlerbehebung Dieser Abschnitt soll Ihnen dabei helfen, Fehler zu beheben, ohne den Kundendienst von Sony in Anspruch nehmen zu müssen. Symptom Mögliche Ursache Maßnahme Das gewünschte Bild wird nicht Die Einstellung im Menü Input Siehe Menü Status (Seite 78), um die Einstellung angezeigt.
  • Seite 132 Symptom Mögliche Ursache Maßnahme Das Signal wird nicht im Das Signal wird im Interlace- Stellen Sie Interlace auf Off (Seite 66). Schwarzbild-Einfügemodus Anzeigemodus angezeigt. angezeigt. Das 24P- oder 24PsF-Signal wird Wenn das 24P- oder 24PsF-Signal eingegeben wird, wird das Signal nicht im Schwarzbild- angezeigt.

  • Seite 133: Rückseite

    Rückseite Abmessungen 200 (7 Einheit: mm (Zoll) Vorderseite 565,5 (22 * Verwenden Sie für diese Bohrung eine Schraube, die 6 bis 8 mm ( Zoll) tief in den Monitor hineingedreht werden kann. Wenn der Controller über den BKM-37H angeschlossen ist 270 (10 Wenn die Schwenkeinheit vom BKM-37H 460 (18...

  • Seite 134: Unterseite

    Unterseite Unterseite 489,8 (19 4-M5 489,8 (19 4-M5 6-Ø8 6-Ø8 30 (1 30 (1 30 (1 30 (1 Wenn die Fernbedienung über den BKM-38H Wenn die Schwenkeinheit am BKM-37H montiert angeschlossen ist Vorderseite Vorderseite Seite Seite 28 (1 31 (1 31 (1 266 (10 266 (10...
  • Seite 135 Unterseite Abmessungen...

  • Seite 136: Anschlusskabelspezifikationen Für Farbtemperatur-Messsonden

    Anschlusskabelspezifikationen für Farbtemperatur- Messsonden Für den Anschluss von Farbtemperatur-Messsonden an Die folgenden Abbildungen zeigen die Pinbelegung für den Monitor sind spezielle Kabel erforderlich. den Anschluss des mitgelieferten Anschlusskabels für die Farbtemperatureinstellung sowie die Pinbelegung des optionalen 9-poligen D-Sub-Anschlusses. Anschlusskabel für Farbtemperatureinstellung (im Lieferumfang enthalten) 8-poliger Mini-DIN-Stecker Farbe der Kabelader Pinnummer...

  • Seite 137: Anschlusskabel Für Dk-Technologies Pm 5639/06-Messsonden

    Anschlusskabel für DK-Technologies PM 5639/06-Messsonden 9-poliger D-Sub-Stecker (optional) 8-poliger Mini-DIN-Stecker Signal Pinnummer Pinnummer Signal Anschlusskabel für Farbtemperatureinstellung (im Lieferumfang enthalten) Anschlusskabel für X-Rite Eye-One Pro-Messsonden 9-polige D-Sub-Buchse 8-poliger Mini-DIN-Stecker (optional) Signal Pinnummer Pinnummer Signal N.C. N.C. Umwandlungskabel für USByRS-232C (im Handel erhältlich) N.C.

  • Seite 138: Einsetzen/Entfernen Des „Memory Stick

    werden, wenn er mit Gewalt falsch herum eingesetzt Einsetzen/Entfernen des wird. • Setzen Sie nur den „Memory Stick“ in den Memory „Memory Stick“ Stick-Einsetzschacht ein. Wenn andere Gegenstände in den Memory Stick-Einsetzschacht eingeführt werden, kann das Produkt beschädigt werden. Die Monitorfernbedienung BKM-16R hat einen So werfen Sie den „Memory Stick“...
  • Seite 139 • Beim Schreiben im Speicherbereich nicht zu fest auf den Stift drücken. Was ist MagicGate? • Es empfiehlt sich, von wichtigen Daten eine MagicGate ist eine von der Sony Corporation entwickelte Sicherungskopie zu erstellen. Kopierschutz-Technologie. • Kleben Sie nur das mitgelieferte Etikett auf das Etikettfeld des „Memory Stick“.
  • Seite 140 „Memory Stick“, „Memory Stick PRO“, „Memory Stick Duo“, „Memory Stick PRO Duo“, „Memory Stick Micro“, „M2“ und sind Warenzeichen oder eingetragene Warenzeichen der Sony Corporation. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern.

  • Seite 141: Menü-Index

    Menü-Index Im Menü-Index sind die wichtigsten Menüoptionen zur Menüoption erläutert wird. Zudem ist das Hauptmenü Einstellung dieses Monitors in alphabetischer Reihenfolge angegeben, zu dem die Menüoption gehört. aufgeführt. Zu Ihrer Referenz wird zu jeder Menüoption die Seitenzahl dieses Handbuchs angegeben, auf der die Menüoption Seite Hauptmenü...
  • Seite 142 Menüoption Seite Hauptmenü Chroma Up Menü Display Function Clip Indicator Menü Display Function Closed Caption Menü System Configuration Color Bar Menü Adjustment Color Gamut Menü Input Configuration Color Temp Menü Input Configuration Color Temp Adj Menü Adjustment Comb Menü Display Function Component Level Menü...
  • Seite 143 Menüoption Seite Hauptmenü Menü Input Configuration Menü Input Configuration HDMI Status Menü Status Input Configuration Menü Input Configuration Input Information Menü System Configuration Input No Menü Input Configuration Interlace Menü Display Function Kernel Upgrade Menü System Configuration Menü Controller Key Protect Menü...
  • Seite 144 Menüoption Seite Hauptmenü Position Adj Menü Adjustment Power Menü System Configuration Power On Status Menü System Configuration Preset Value Menü Adjustment Menü Adjustment Probe Menü Adjustment Protocol Setting Menü System Configuration Menü Controller R Off Menü Display Function Restore System Data Menü...
  • Seite 145 Menüoption Seite Hauptmenü V Delay Menü Display Function V Position Menü Display Function V Shift Menü Adjustment VITC/LTC Menü System Configuration Menü Adjustment Menü Adjustment Zebra Pattern Menü Display Function Menü-Index...
  • Seite 146 Die in dieser Bedienungsanleitung enthaltenen Informationen sind Eigentum der Sony Corporation. Sie sind ausschließlich für den Käufer der in dieser Anleitung beschriebenen Ausrüstung bestimmt. Die Sony Corporation untersagt ausdrücklich die Vervielfältigung jeglicher Teile dieser Anleitung oder den Gebrauch derselben für irgendeinen anderen Zweck als die Bedienung oder Wartung der in dieser Anleitung beschriebenen Ausrüstung ohne ausdrückliche schriftliche...
  • Seite 147 Sony Corporation PVM-L2300 (WW) © 2008 4-122-194-34(1)

Inhaltsverzeichnis
