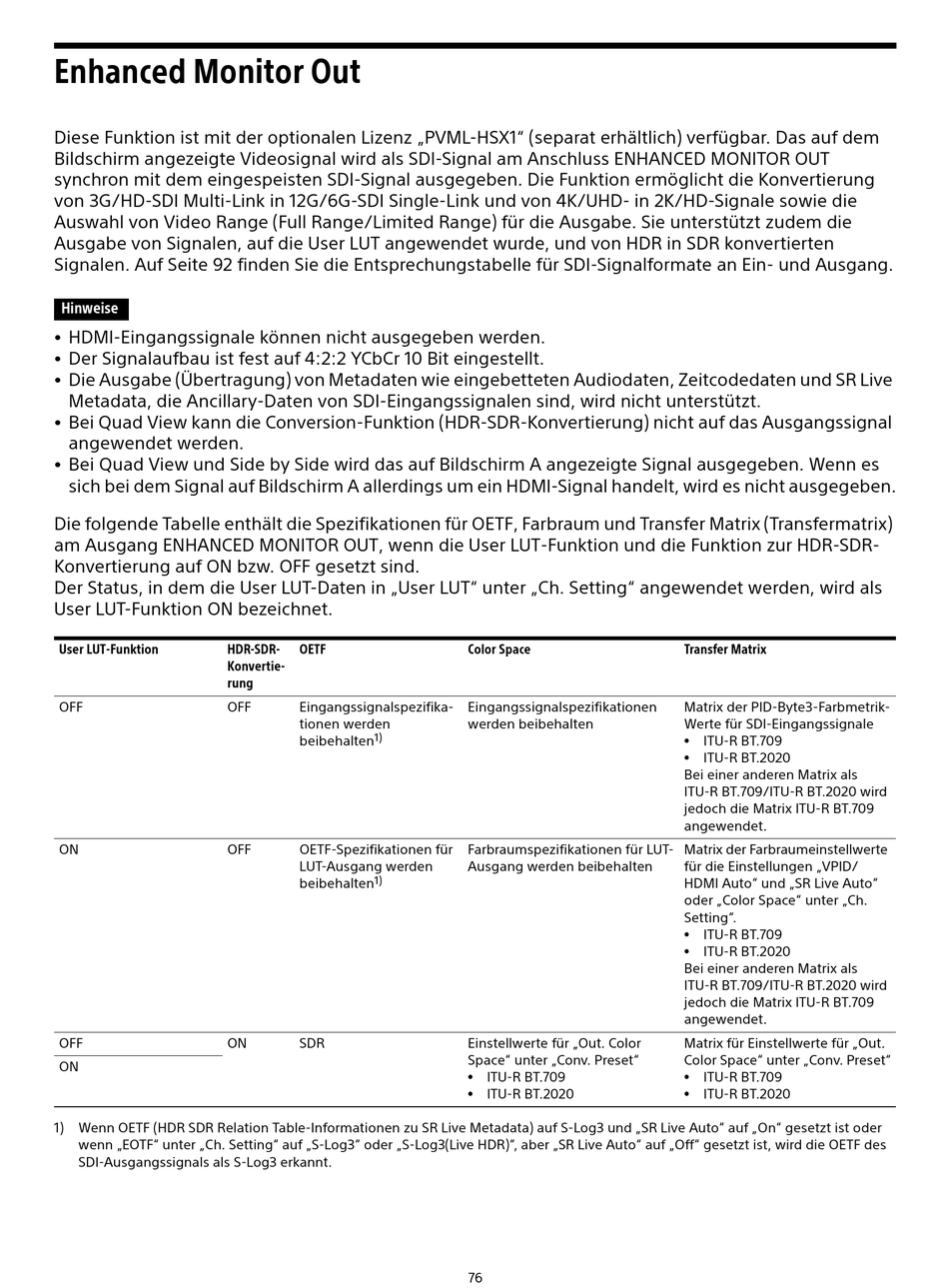

Enhanced Monitor Out
Diese Funktion ist mit der optionalen Lizenz „PVML-HSX1" (separat erhältlich) verfügbar. Das auf dem
Bildschirm angezeigte Videosignal wird als SDI-Signal am Anschluss ENHANCED MONITOR OUT
synchron mit dem eingespeisten SDI-Signal ausgegeben. Die Funktion ermöglicht die Konvertierung
von 3G/HD-SDI Multi-Link in 12G/6G-SDI Single-Link und von 4K/UHD- in 2K/HD-Signale sowie die
Auswahl von Video Range (Full Range/Limited Range) für die Ausgabe. Sie unterstützt zudem die
Ausgabe von Signalen, auf die User LUT angewendet wurde, und von HDR in SDR konvertierten
Signalen. Auf Seite 92 finden Sie die Entsprechungstabelle für SDI-Signalformate an Ein- und Ausgang.
Hinweise
HDMI-Eingangssignale können nicht ausgegeben werden.
Der Signalaufbau ist fest auf 4:2:2 YCbCr 10 Bit eingestellt.
Die Ausgabe (Übertragung) von Metadaten wie eingebetteten Audiodaten, Zeitcodedaten und SR Live
Metadata, die Ancillary-Daten von SDI-Eingangssignalen sind, wird nicht unterstützt.
Bei Quad View kann die Conversion-Funktion (HDR-SDR-Konvertierung) nicht auf das Ausgangssignal
angewendet werden.
Bei Quad View und Side by Side wird das auf Bildschirm A angezeigte Signal ausgegeben. Wenn es
sich bei dem Signal auf Bildschirm A allerdings um ein HDMI-Signal handelt, wird es nicht ausgegeben.
Die folgende Tabelle enthält die Spezifikationen für OETF, Farbraum und Transfer Matrix (Transfermatrix)
am Ausgang ENHANCED MONITOR OUT, wenn die User LUT-Funktion und die Funktion zur HDR-SDR-
Konvertierung auf ON bzw. OFF gesetzt sind.
Der Status, in dem die User LUT-Daten in „User LUT" unter „Ch. Setting" angewendet werden, wird als
User LUT-Funktion ON bezeichnet.
User LUT-Funktion
HDR-SDR-
Konvertie-
rung
OFF
OFF
ON
OFF
OFF
ON
ON
1)
Wenn OETF (HDR SDR Relation Table-Informationen zu SR Live Metadata) auf S-Log3 und „SR Live Auto" auf „On" gesetzt ist oder
wenn „EOTF" unter „Ch. Setting" auf „S-Log3" oder „S-Log3(Live HDR)", aber „SR Live Auto" auf „Off" gesetzt ist, wird die OETF des
SDI-Ausgangssignals als S-Log3 erkannt.
OETF
Color Space
Eingangssignalspezifika-
Eingangssignalspezifikationen
tionen werden
werden beibehalten
1)
beibehalten
OETF-Spezifikationen für
Farbraumspezifikationen für LUT-
LUT-Ausgang werden
Ausgang werden beibehalten
1)
beibehalten
SDR
Einstellwerte für „Out. Color
Space" unter „Conv. Preset"
76
ITU-R BT.709
ITU-R BT.2020
Transfer Matrix
Matrix der PID-Byte3-Farbmetrik-
Werte für SDI-Eingangssignale
ITU-R BT.709
ITU-R BT.2020
Bei einer anderen Matrix als
ITU-R BT.709/ITU-R BT.2020 wird
jedoch die Matrix ITU-R BT.709
angewendet.
Matrix der Farbraumeinstellwerte
für die Einstellungen „VPID/
HDMI Auto" und „SR Live Auto"
oder „Color Space" unter „Ch.
Setting".
ITU-R BT.709
ITU-R BT.2020
Bei einer anderen Matrix als
ITU-R BT.709/ITU-R BT.2020 wird
jedoch die Matrix ITU-R BT.709
angewendet.
Matrix für Einstellwerte für „Out.
Color Space" unter „Conv. Preset"
ITU-R BT.709
ITU-R BT.2020
