RD 30147-03-Z/08.07 | Inbetriebnahmeanleitung DeviceNet Schnittstelle
4.5
Skalieren der übertragenen Daten

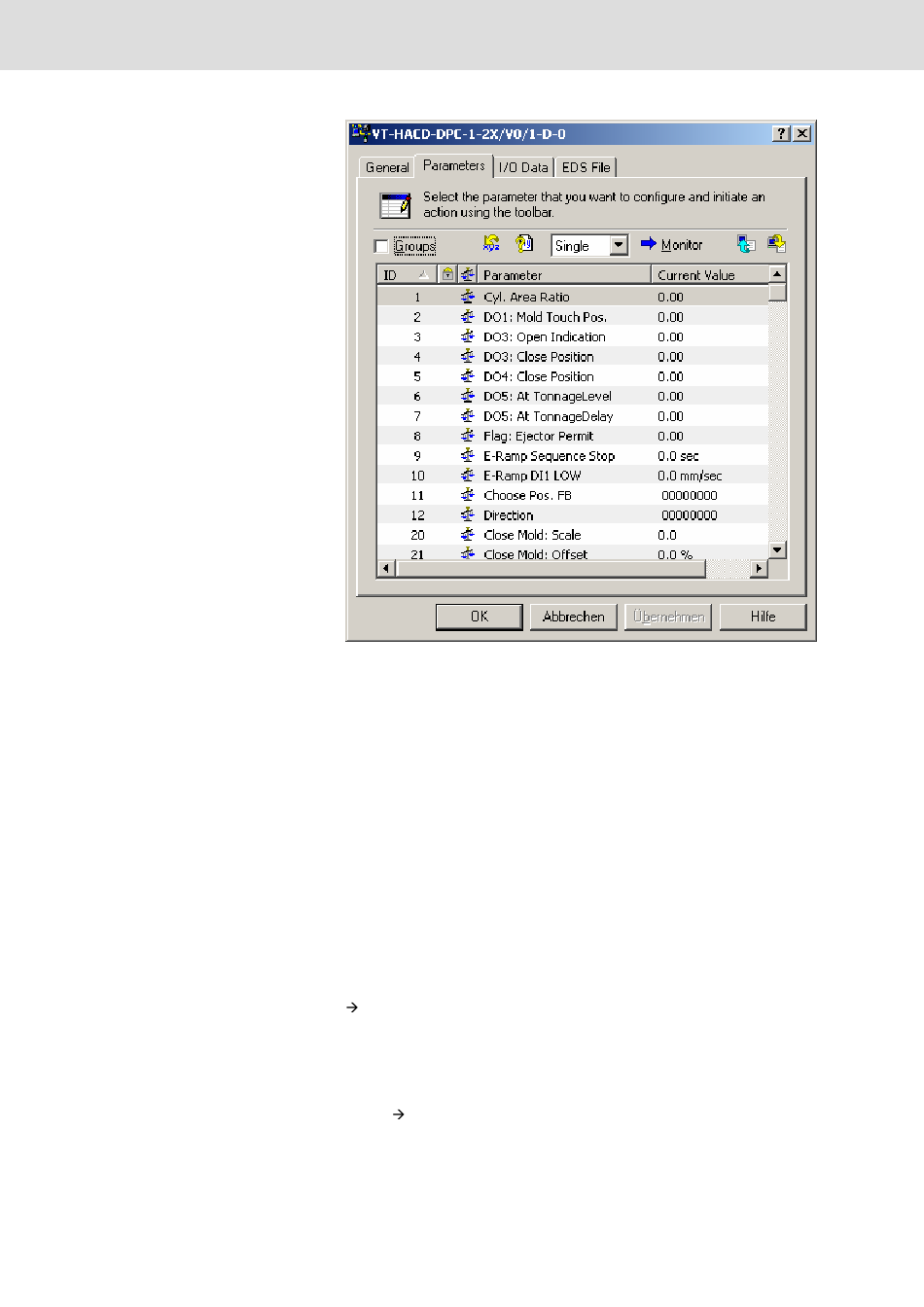

Abb.: 7 : RSNetworx Fenster „Parameters" .
Die übertragenen Daten besitzen das interne Datenformat der HACD-DPC. Daher
müssen alle, an die und von der HACD-DPC gesendeten Daten auf der SPS-Seite
konvertiert werden. Für die Konvertierung sind Skalierung und Offset erforderlich.
Skalierung und Offset können für jeden Parameter unterschiedlich sein und sind in
der EDS-Datei zu finden.
Die Umwandlung kann mit folgenden Formeln berechnet werden:
PLC
HACD-DPC:
( Engineering units – offset ) * scale = internes Datenformat HACD-DPC
HACD-DPC
PLC:
(internes Datenformat HACD-DPC/ scale ) + offset = Engineering units
Hydraulics | Bosch Rexroth AG
Datendefinition 4
19/92
