18/92 Bosch Rexroth AG | Hydraulics
4 Datendefinition
Inbetriebnahmeanleitung DeviceNet Schnittstelle | RD 30147-03-Z/08.07

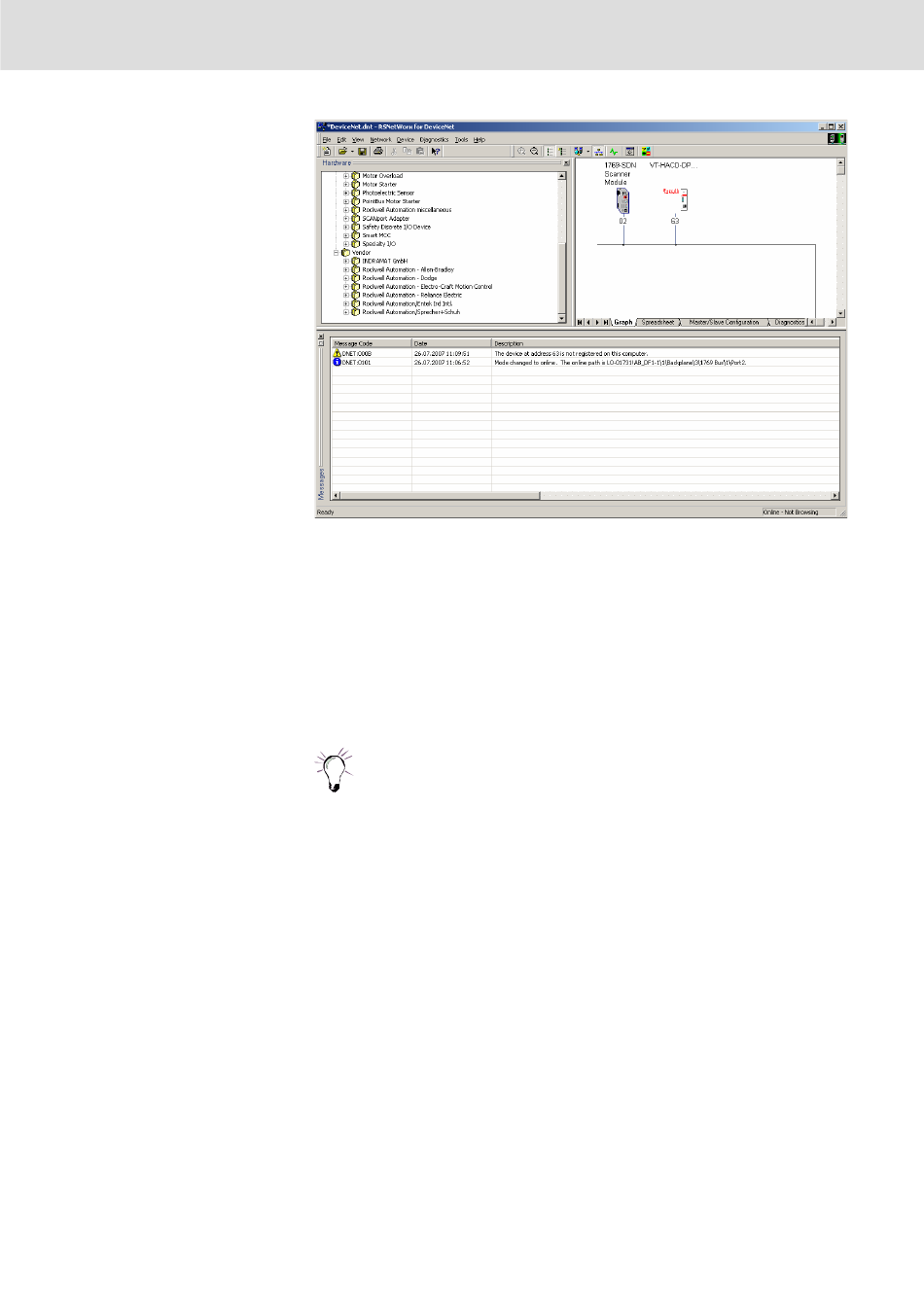

Abb.: 6 : RS Networx für das DeviceNet-Fenster.
Nach der Feststellung, dass die VT-HACD-DPC an das DeviceNet-Netzwerk ange-
schlossen ist und von der Software erkannt wird, muss ein Node Commission an den
Regler durchgeführt werden. In der Menüleiste des Fensters „RS Networx for Device-
Net" kann unter Tools „Node Commissioning" durchgeführt werden, falls dies nicht
schon vorher mit BODAC erfolgte. Das Programm fordert Sie auf, nach dem Gerät zu
suchen, das eingebunden werden soll. Danach kehrt das Programm zu folgendem
Fenster zurück.
Die Adresse und die Datenrate erscheinen im oberen Fenster und
müssen der Einstellung im Fenster „DeviceNet Hardware" entspre-
chen.
Zur Ansicht der HACD-DPC-Reglerparameter und den Nur-Lese-Werten über Devi-
ceNet doppelklicken Sie auf den Regler im RSNetworx-Online-Fenster und wählen
Sie den Reiter „Parameters" aus. Führen Sie nun ein Upload durch. Nach dem Upload
sollte einer Liste aller Positionen in der EDS-Datei im DeviceNet-Fenster „Parame-
ters" erscheinen.
