5.2.4
Am Druckrohr verschraubt

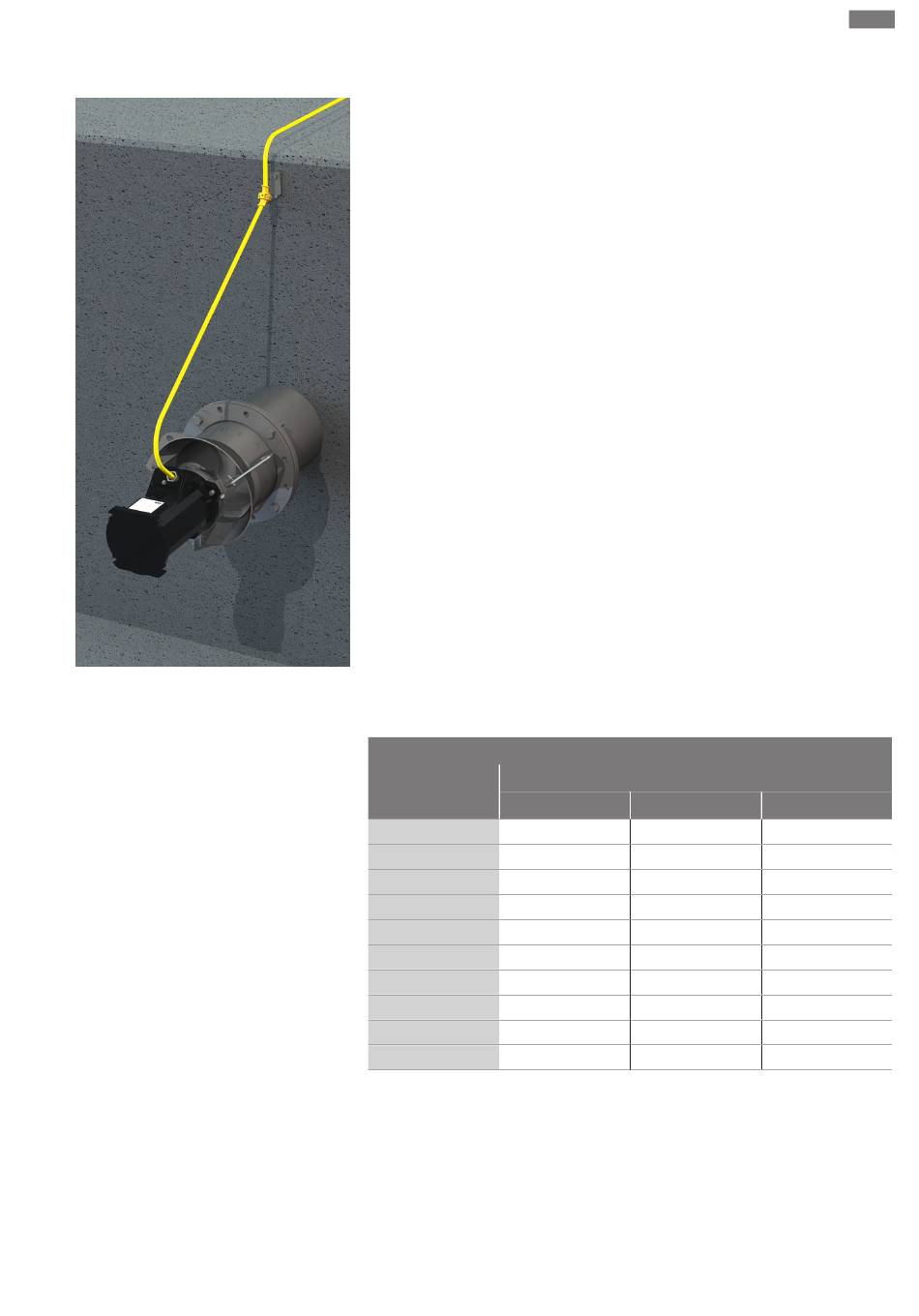

Fig. 10: Rezirkulationspumpe mit Flanschan-
schluss
5.2.5
Anzugsdrehmomente
6
Inbetriebnahme
6.1
Betrieb am Frequenzumrichter
Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1
Inbetriebnahme
Um die Rezirkulationspumpe direkt am Druckrohr anzuschrauben, ist der Strömungsring
mit einem Flansch ausgestattet. Rezirkulationspumpe mit bautechnisch zugelassenen
Schrauben am Druckrohr verschrauben. Der Einbau kann nur bei leerem Becken durch-
geführt werden!
‡
Becken entleert.
‡
Arbeitsbereich gereinigt und desinfiziert.
‡
Hebezeug
‡
Transportfläche zum Ausrichten und Anheben der Rezirkulationspumpe
‡
Gerüst
‡
Befestigungsmaterial
1. Rezirkulationspumpe waagerecht auf der Transportfläche positionieren.
2. Rezirkulationspumpe gegen wegrutschen und umkippen sichern.
3. Transportfläche anheben und Flansch zum Druckrohr ausrichten.
4. Rezirkulationspumpe am Druckrohr verschrauben.
HINWEIS! Festigkeit der Schrauben beachten!
5. Anschlusskabel leicht gestrafft aus dem Becken führen.
VORSICHT! Anschlusskabel am Beckenrand abfangen und gegen Beschädigun-
gen (Quetschungen, Scheuerstellen) schützen!
▶ Rezirkulationspumpe montiert.
Rostfreie Schrauben A2/A4
Gewinde
Anzugsdrehmoment
Nm
M5
5,5
M6
7,5
M8
18,5
M10
37
M12
57
M16
135
M20
230
M24
285
M27
415
M30
565
Wenn eine Nord-Lock-Schraubensicherung verwendet wird, das Anzugsdrehmoment
um 10 % erhöhen!
Der Motor kann in Serienausführung (unter Beachtung der IEC 60034‑17) am Fre-
quenzumrichter betrieben werden. Bei Bemessungsspannungen über 415 V/50 Hz oder
480 V/60 Hz Rücksprache mit dem Kundendienst halten. Die Bemessungsleistung des
Motors wegen der zusätzlichen Erwärmung durch Oberwellen ca. 10 % über dem Leis-
kp m
ft·lb
0,56
4
0,76
5,5
1,89
13,5
3,77
27,5
5,81
42
13,77
100
23,45
170
29,06
210
42,31
306
57,61
417
de
13
