Allgemeines
1.1
Über diese Anleitung
1.2
Digitale Anleitung
2
Transport und Lagerung
2.1
Hebemittel anschlagen: Wilo-Flu-
men OPTI-RZP/EXCEL-RZPE 20-1

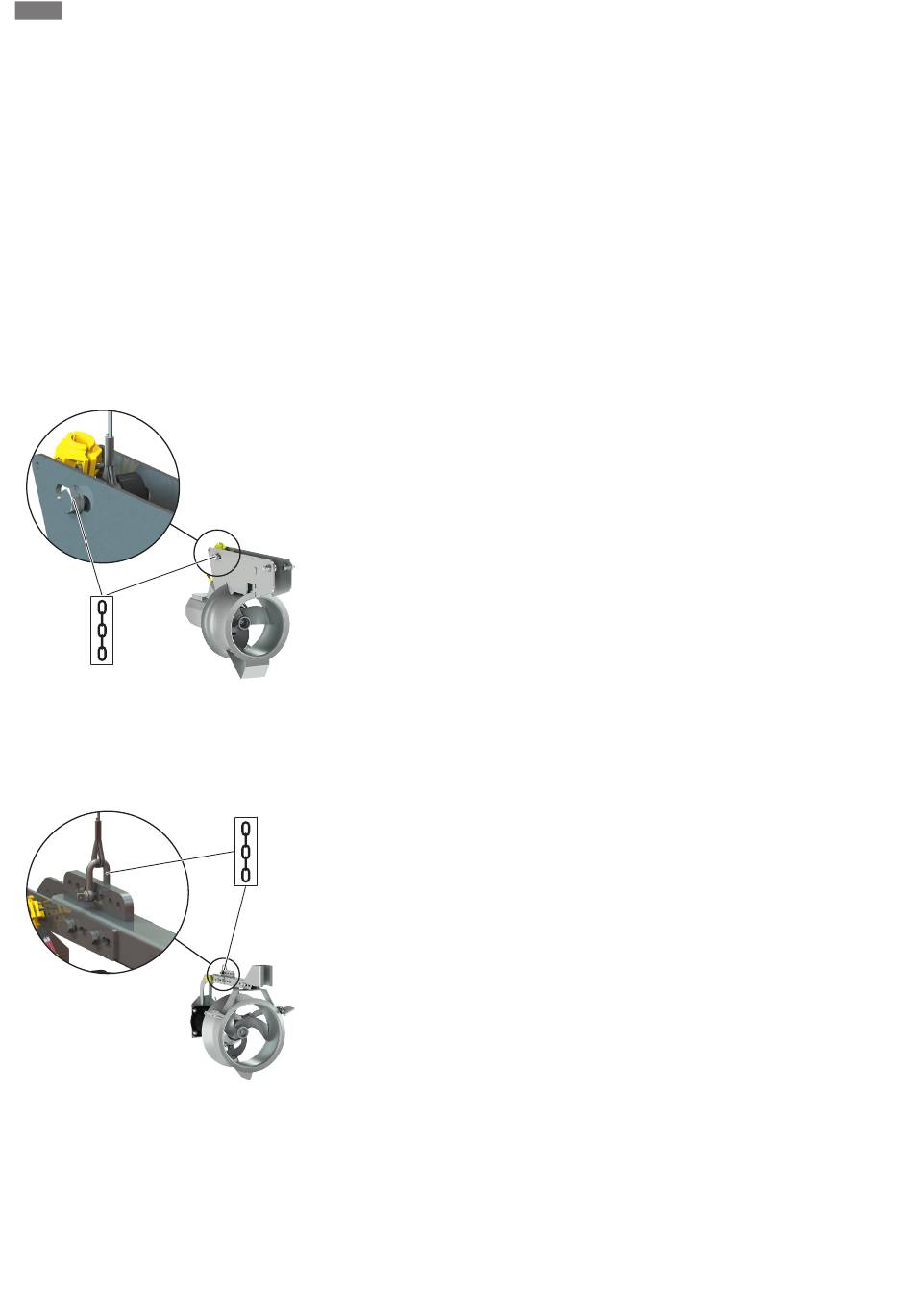

Fig. 1: Anschlagpunkt Flumen OPTI-RZP/EX-
CEL-RZPE 20-1
2.2
Hebemittel anschlagen: Wilo-Flu-
men OPTI-RZP/EXCEL-RZ-
PE 25-3 ... 40-1
Fig. 2: Anschlagpunkt Flumen OPTI-RZP/EX-
CEL-RZPE 25-3 ... 40-1
4
Allgemeines
Diese Einbau- und Betriebsanleitung erweitert die bestehende Anleitung für Tauchmo-
tor-Rührwerk um die RZP-Baureihe. Vor allen Tätigkeiten diese Anleitung lesen. Anlei-
tung jederzeit zugänglich aufbewahren. Für den bestimmungsgemäßen Gebrauch und
die richtige Handhabung der Rezirkulationspumpe, alle Angaben einhalten. Alle Anga-
ben und Kennzeichnungen am Produkt beachten.
Die Sprache der Originalbetriebsanleitung ist Deutsch. Alle weiteren Sprachen dieser
Anleitung sind eine Übersetzung der Originalbetriebsanleitung.
Die digitale Version der Anleitung steht auf folgender Produktseite zur Verfügung:
Flumen OPTI-RZP: https://qr.wilo.com/923, Flumen EXCEL-RZPE: https://qr.wi-
lo.com/924
‡
Hebemittel direkt am Bolzen anschlagen.
‡
Hebemittel muss über eine Seilkausche verfügen. HINWEIS! Keinen Schäkel ver-
wenden!
‡
Über das Langloch den Schwerpunkt einstellen. Neigungswinkel der Rezirkulati-
onspumpe: ca. 5° nach unten.
1. Sechskantmutter am Bolzen lösen.
2. Bolzen herausziehen und Kunststoffhülse abnehmen.
3. Hebemittel auf den Bolzen stecken.
4. Kunststoffhülse aufstecken.
⇒ Hebemittel am Bolzen zwischen zwei Kunststoffhülsen befestigt.
5. Bolzen durch das Lochstecken und mit der Sechskantmutter befestigen.
▶ Hebemittel befestigt.
‡
Hebemittel direkt am Rahmen anschlagen.
‡
Hebemittel muss über eine Seilkausche verfügen.
‡
Über die Löcher den Schwerpunkt einstellen. Neigungswinkel der Rezirkulations-
pumpe: ca. 5° nach unten.
1. Schäkel vom Rahmen lösen.
2. Schäkel in die Seilkausche stecken.
3. Schäkel in das passende Loch am Rahmen stecken und befestigen.
▶ Hebemittel befestigt.
