3
Einsatz/Verwendung
3.1
Bestimmungsgemäße Verwen-
dung
4
Produktbeschreibung
4.1
Konstruktion
2
5

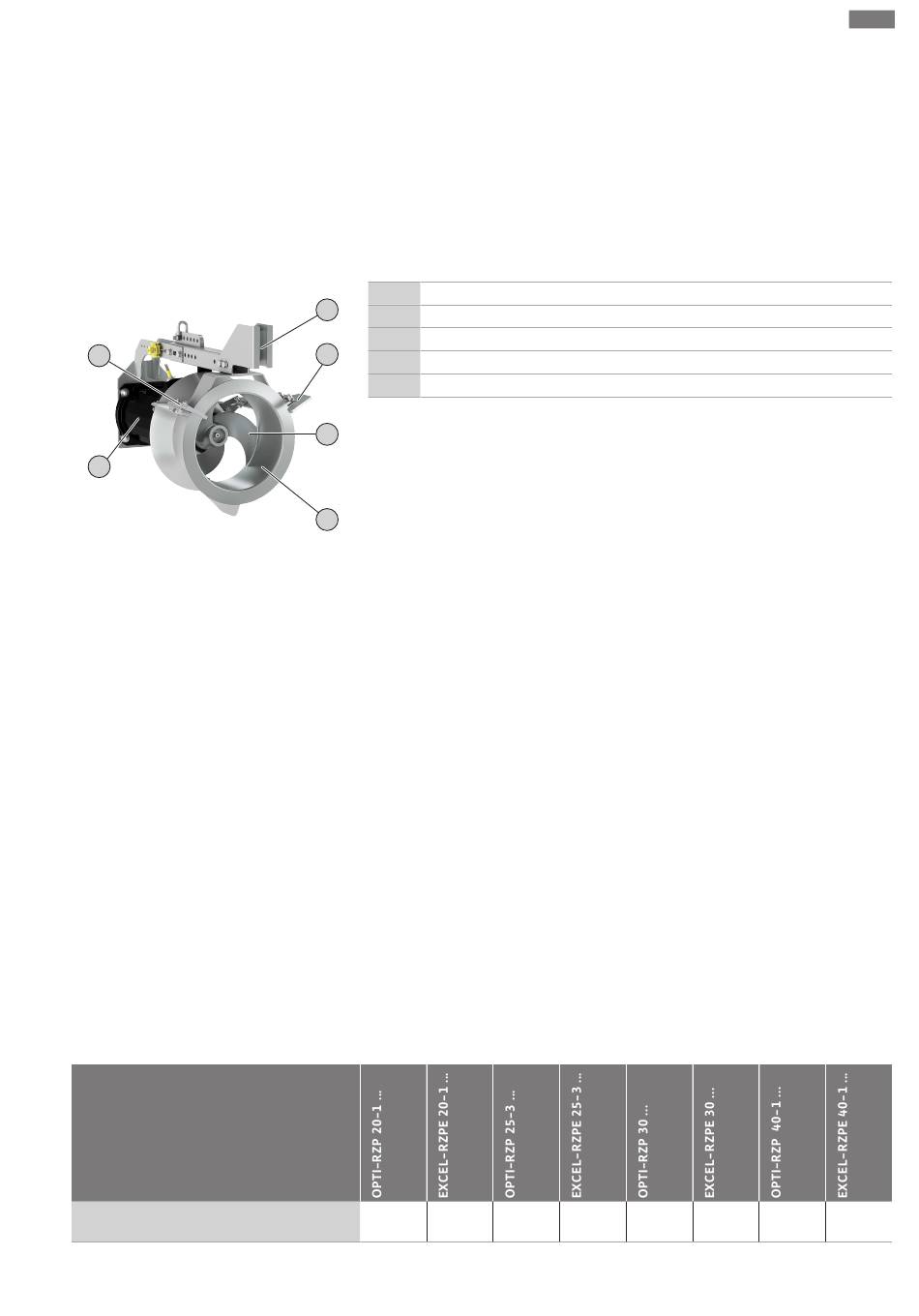

Fig. 3: Übersicht Flumen OPTI-RZP/EXCEL-RZ-
PE
Propellernenndurchmesser in mm (in)
Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1
Einsatz/Verwendung
Zur Förderung in gewerblichen Bereichen von:
ƒ
Abwasser mit Fäkalien
ƒ
Rücklaufschlamm
ƒ
Prozesswasser
Rezirkulationspumpe: Tauchmotor-Rührwerk, direktgetrieben mit angebautem Strö-
mungsgehäuse.
1
Führungsklaue
1
2
Flanschklaue
3
Propeller
2
4
Strömungsgehäuse
5
Motor
Motor (Flumen OPTI-RZP)
3
Oberflächengekühlter Tauchmotor in Dreiphasen-Wechselstromausführung mit dauer-
geschmierten und groß dimensionierten Wälzlagern. Die Motorwicklung ist mit einer
Temperaturüberwachung ausgestattet. Die Motorwärme wird über das Motorgehäuse
direkt an das umgebende Medium abgegeben. Das Anschlusskabel ist für schwere me-
chanische Beanspruchungen ausgelegt, gegenüber dem Fördermedium druckwasser-
4
dicht versiegelt und längswasserdicht vergossen. Standardmäßig hat das Anschlusska-
bel freie Kabelenden und eine Länge von 10 m (33 ft).
Motor (Flumen EXCEL-RZPE)
Oberflächengekühlter Tauchmotor in Dreiphasen-Wechselstromausführung mit dauer-
geschmierten und groß dimensionierten Wälzlagern. Die Motorwicklung ist mit einer
Temperaturüberwachung ausgestattet. Die Motorwärme wird über das Motorgehäuse
direkt an das umgebende Medium abgegeben. Das Anschlusskabel ist für schwere me-
chanische Beanspruchungen ausgelegt, gegenüber dem Fördermedium druckwasser-
dicht versiegelt und längswasserdicht vergossen. Standardmäßig hat das Anschlusska-
bel freie Kabelenden und eine Länge von 10 m (33 ft).
Der Tauchmotor erfüllt die IE3-Motoreffizienzklasse (in Anlehnung an IEC 60034-30).
Abdichtung
Großvolumige Dichtungskammer mit doppelter Wellenabdichtung. Die Dichtungskam-
mer ist mit Weißöl befüllt und nimmt die Leckage der medienseitigen Abdichtung auf.
Medienseitig wird eine korrosionsbeständige und verschleißfeste Gleitringdichtung ein-
gesetzt. Motorseitig erfolgt die Abdichtung mit einem Radialwellendichtring oder einer
Gleitringdichtung.
Hydraulik
Propeller aus Vollmaterial mit verzopfungsfreier Propellergeometrie. Verstopfungsun-
anfälliges Strömungsgehäuse mit Führungsklaue und zwei Flanschklauen. Die Füh-
rungsklaue sorgt für eine reibungslose Funktion beim Heben und Senken der Rezirkula-
tionspumpe. Die Flanschklauen sind nachjustierbar, gewährleisten eine optimale Zen-
trierung am Druckrohr und stabilisieren die Rezirkulationspumpe bei hohem Betriebs-
druck.
Alternative Ausführung mit Flanschanschluss zum Direkten anschrauben an das Druck-
rohr.
200
200
(8)
(8)
250
250
300
(10)
(10)
(11,5)
de
300
400
400
(11,5)
(16)
(16)
5
