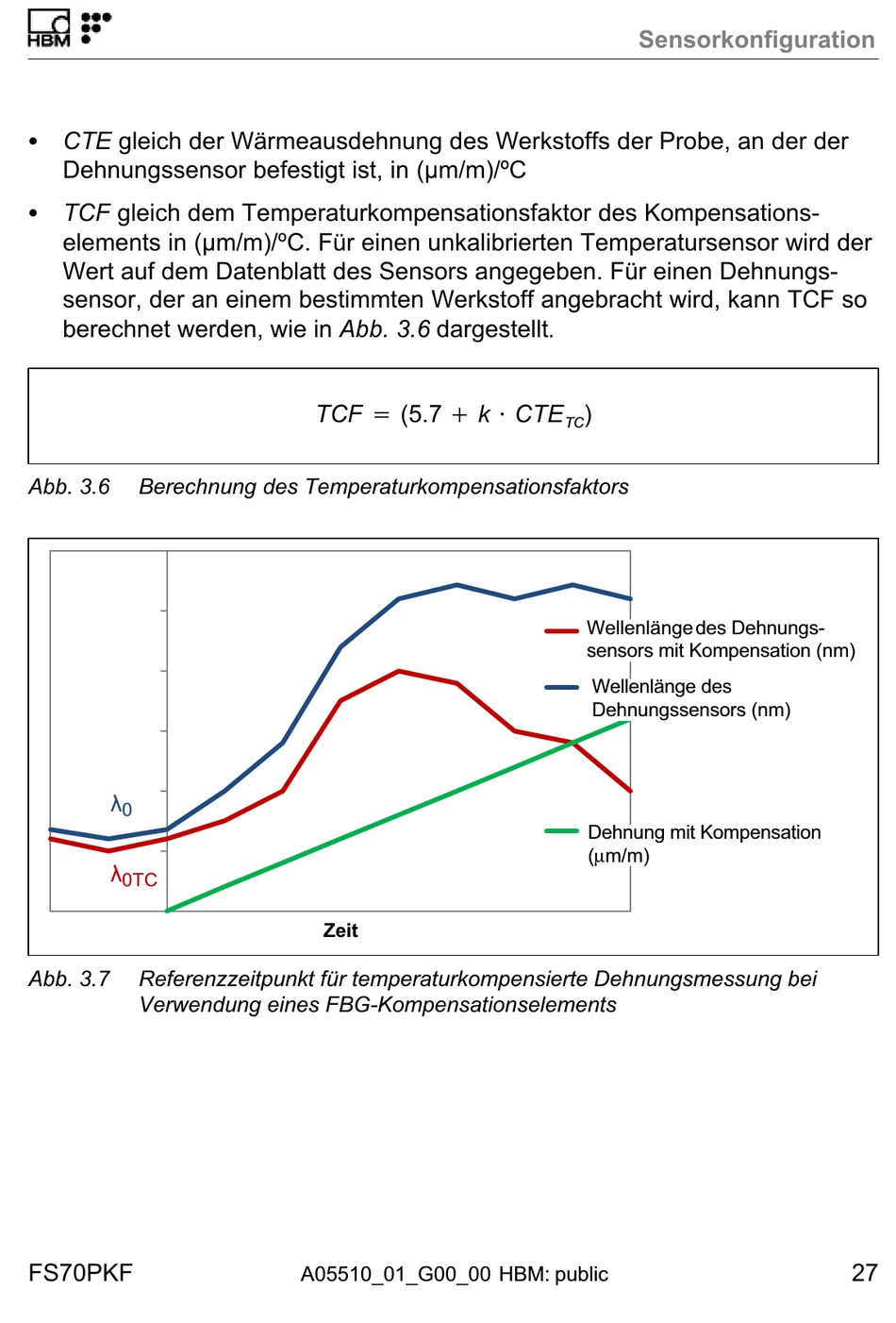

S CTE gleich der Wärmeausdehnung des Werkstoffs der Probe, an der der
Dehnungssensor befestigt ist, in (μm/m)/ºC
S TCF gleich dem Temperaturkompensationsfaktor des Kompensations
elements in (μm/m)/ºC. Für einen unkalibrierten Temperatursensor wird der
Wert auf dem Datenblatt des Sensors angegeben. Für einen Dehnungs
sensor, der an einem bestimmten Werkstoff angebracht wird, kann TCF so
berechnet werden, wie in Abb. 3.6 dargestellt.
Abb. 3.6
Berechnung des Temperaturkompensationsfaktors
λ
0
λ
0TC
Abb. 3.7
Referenzzeitpunkt für temperaturkompensierte Dehnungsmessung bei
Verwendung eines FBG-Kompensationselements
FS70PKF
TCF + (5.7 ) k @ CTE
Zeit
A05510_01_G00_00 HBM: public
Sensorkonfiguration
)
TC
Wellenlänge des Dehnungs
sensors mit Kompensation (nm)
Wellenlänge des
Dehnungssensors (nm)
Dehnung mit Kompensation
(μm/m)
27
