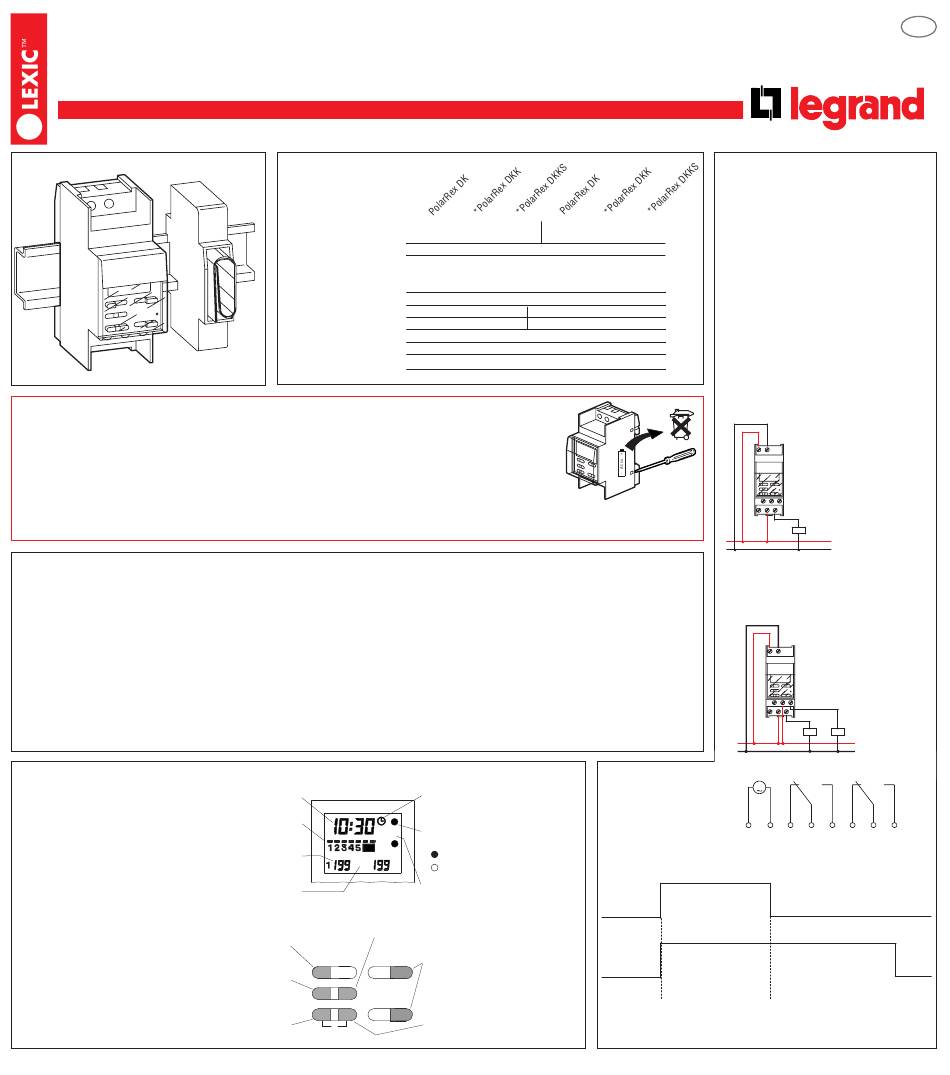

Kopplingsur
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Säkerhetsföreskrifter
• Installation får endast endast göras av behörig elektriker.
• Den operativa och elektriska säkerheten garanteras endast om uret är installerat med sina rätta tillbehör och
enligt installationsanvisningen (i central, utanpåliggande eller infälld, alternativt frontmonterad i dörr).
• Alla ingrepp på uret gör garantin ogiltig.
• Denna produkt har ett batteri som kan vara skadligt för miljön och som måste lämnas till en miljöstation.
Produkten måste demonteras och batteriet tagas loss från kretskortet.
• Om kopplingsuret är monterat bredvid en värmealstrande produkt, t ex relä eller kontaktor, där kopplingsuret kan utsättas
för temperaturer över 55°C, skall det vara ett utrymme på minst
( 1 ⁄ modul, ref nr 062 50, E-nr 21 116 30).
2

Funktion

PolarRex D är en elektronisk timer för avfrostning och pulstider under en vecka; timern har 1 eller 2 kanaler. Pulstiden (avfrostningstiden) matas in
en gång. Upp till 14 olika starttider kan matas in. Dessa kan upprepas på en viss dag eller under veckans alla dagar. Maximalt kan 14 olika starttider
fördelas godtyckligt på alla dagar under en vecka. Vid starttidpunkterna börjar de inställda pulstiderna för kanal 1 och eventuellt kanal 2:
Kanal 1 t ex avfrostningstid eller avfrostningsimpuls
(1: a pulstiden)
Kanal 2 t ex fläktfördröjning eller säkerhetstid
(2: a pulstiden)
Eftersom startströmmen för en kompressor är mycket hög skall en kontaktor monteras mellan kopplingsuret och kompressorn.
Användning med växlingskontakt (KT): En PolarRex DKK kan inkludera användningen KI. För detta ändamål måste kanal 1 användas som väx-
lingskontakt (minimitid 1 min).
Timer med 2 kanaler och styringång (PolarRex DKKS): I detta utförande påverkas puls- resp avfrostningscyklen av en extra styringång. Till
denna styringång kan t ex en termostat ansluts. Endast när 230 V matas in på styringången utförs puls- resp avfrostningscyklerna. Styringången
kan i förtid avbryta puls- resp avfrostningstiden på kanal 1.
Presentation
Tidsenhet för pulstiden
Val och kvittering av dan funktion
Direkt Start av inställd(a)
Omställning sommar- /vintertid
Tekniska data
Manöverspänning:
Egenförbrukning:
Kontaktfunktion:
Parallelkompenserad
Gångnoggrannhet:
Anslutningsarea:
Programbild:
Gångreserv:
Omgivningstemperatur: - under lagerhållning:
1 ⁄ modul mellan kopplingsuret och den värmealstrande produkten
2
Display
Aktuellt klockslag
resp starttid
Aktuell veckodag
1
resp tillslagsdag
Start
6 7 2
Pulstid
min
Manöverpanel
Start av testpulstid(erna)
som skall ställas
Set
1x Test
pulstid(er)
±1h
C
R
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
ca. 0,6W
1 pol växlande kontakt 16A 250V~µ cos ϕ = 1
*2 pol växlande kontakt 10A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/d
EKK (enkelledare) FKK (flerledare)
2
1...4 mm 0,5...2,5 mm
196
100 tim
-10°C till +60°C
- under drift: 0°C till +55°C
Symbol för
"Inställning klockslag"
Utgangen star pa:
1 = TILL
2
= FRAN
1
Symbol för
"Inställning starttid"
+ Ändring av timmar,
minuter, dagar och
pulstid(er)
–
Nollställning av vald starttid
Kopplingsschema
Före anslutning av utgångarna till den styr-
da anläggningen skall säkerställas
att inställda parametrar också verkligen
*037 85 *037 86 motsvarar önskade parametervärden
för att undvika störningar eller skador på
anläggningen som styrs av apparaten.
Det är viktigt att den av apparaten styrda
anläggningen dessutom avsäkras
med extra elektromagnetiska anordningar
om en eventuell störning av apparaten
2
skulle kunna leda till riskfyllda situationer.
PolarRex DK
Tidsområde kanal 1: 1...199 min.
1
6 7 8
3 4 5
L
N
PolarRex DKK
Tidsområde kanal 1: 1...199 min.
Tidsområde kanal 2: Tiden i kanal 1 +
1...199 min.
L
N
M
1 2
Pulsdiagram PolarRex DK, PolarRex DKK
Indställd pulstid för
kanal 1
Kanal 1
(avfrostningstid)
1...199 min
Kanal 2
Starttidpunkt
S
Bruksanvisning
®
2
1 2
6 7 8
3 4 5
Kanal 1 Kanal 2
3 4 5 6 7 8
Inställd pulstid för
kanal 2 (fläktfördröjning
eller säkerhetstid)
1...199 min.
