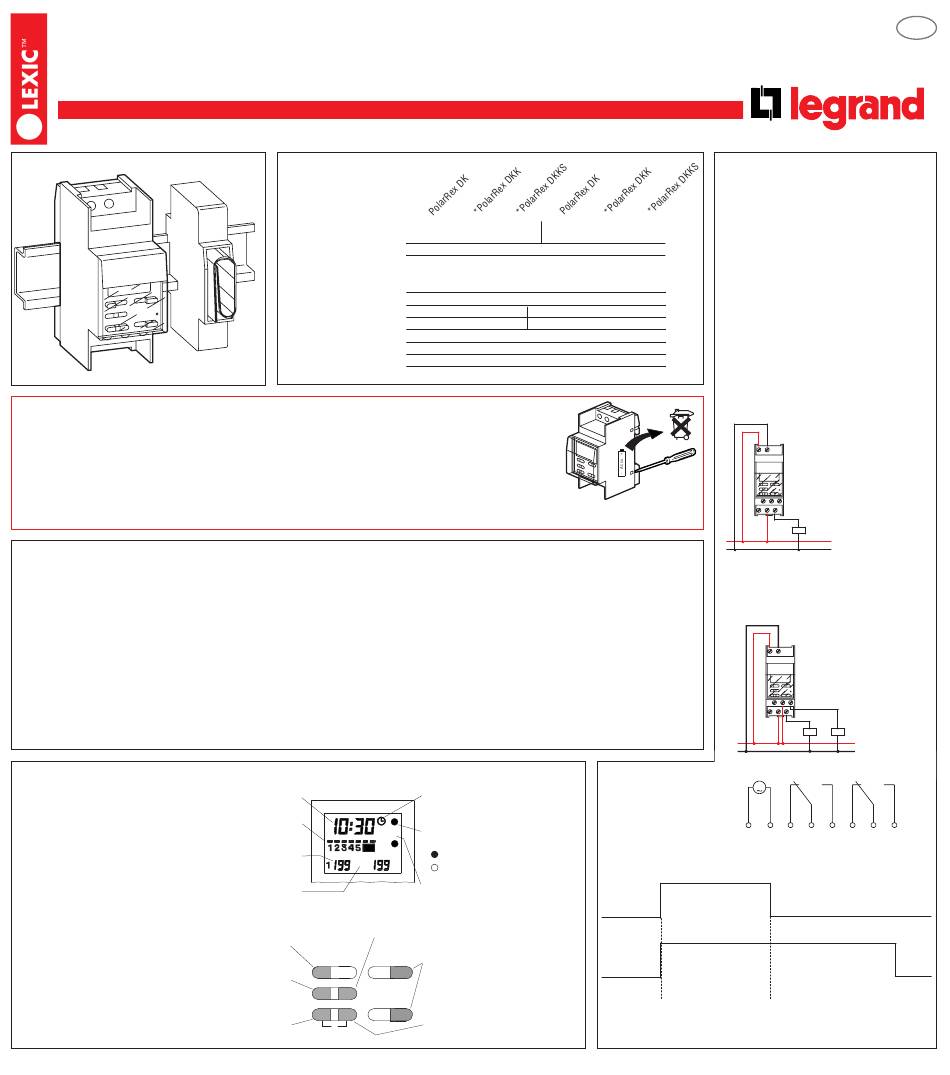

Kytkinkello
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Turvallisuusohjeihta
• Asennuksen saa suorittaa vain ammattimies.
• Käyttö- ja sähköturvallisuus on taattu vain käytettäessä hyväksyttyjä asennustarvikkeita.
• Mika tahansa muutos laiteeseen aiheuttaa takuun raukeamisen.
• Tämä tuote sisältää pariston, joka on asennettuna sisällä olevalle piirilevylle.
Varakäyntiparisto voi olla haitallinen ympäristölle, joten se on hävitettävä erikseen viranomaisien
ohjeita noudattaen.
• Jos kellokytkin asennnetaan lämpöä tuottavan laitteen viereen (ympäristölämpötila yli +55°C) on sen viereen
jätettävä tyhjä tila (esim. ⁄ -moduuli Nr. 044 40 tai 1-moduuli Nr. 044 41).
1
2
Toiminta
PolarRex D on 1- tai 2- kanavainen elektroninen sulatuskelln ja impulssi-kellokytkin viikko-ohjemalla. Kellokytkimelle asetellaan tarvittavat sulatus-ja
impulssiajat, jotka voidaan kutsua jopa 14 kertaa (aloitusajat-sulatuksen aloitus) jakson aikana. Aloitusajat voidaan valita halutuille päiville tai koko
viikolle (lohkonmuodostus).
Asetellut impulssiajat kanavalle 1 (ja kanavalle 2) alkavat kulua valittujen aloitusaikojen mukaan:
Kanava 1 esim.: sulatusaika tai sulatusimpulssi
(1. impulssiaika)
Kanava 2 esim.: Hidastettu tuulettinem käynnistys tai varmuusaika
(2. impulssiaika)
"Johtuen kompressorin kännistysvirrasta pitää kontaktori asentaa kytkinkellon ja kompressorin välille".
Kayttö hipaisukoskettimen kanssa: Mallia PolaRex DKK voidaan käyttää hipaisukosketoiminnossa. Kanava 1 täytyy tällöin källä hipaisukosketti-
mena (lyhin aika 1 min.)
2-kanavainen kellokytkin ohjausliitännällä (PolarRex DKKS): Tässä mallissa ohjausliitännän kautta voidaan vaikuttaa impulssi- tai sulasjakson
kulkuun. Ohjausliitäntään voidaan liitää esim. termostaatti. Impulssi- tai sulatusjakson toimivat vain silloiin, kun ohjausliitännässä on 230 V jännite.
Ohjausliitäntään kytketty laite voi keskeyttää kanavalle 1 asetellun impulssi- tai sulatusaian ennenaikaicocti (ratso impulssikaavoita).
Selostus
impulssiaikojen laukaisu
Kesä/talviajan vaihto
Tekniset tiedot
liitäntäjännite:
tehontarve:
kosketin:
Rinnakkaiskompensointi:
käyntitarkkuus:
liittimet:
ohjelmakuvat:
varakäynti:
varastolämpötila:
käyttölämpötila:
Näyttöruutu
Oikea kellonaika tai
aloitusaika
Viikonpäivä tai
kytkentäpaivät
Start
6 7 2
Impulssiaika
min
Impulssin keston
aikayksikkö
Ohjelmointipainikkeet
Testi-impulssiajan
laukaisu
Aseteltavien
toimintojen valinta
Set
ja hyväksminen
Aseteltujen
1x Test
±1h
C
R
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
ca. 0,6W
1 vaihtokosketin 16A 250V~µ cos ϕ = 1
*2 vaihtokosketin 10A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/d
yksilankainen monilankainen
2
1...4 mm 0,5...2,5 mm
196
100h
-10°C ... +60°C
0°C ... +55°C
symboli
"aseta kellonaika"
1
ulostulon kytkemistaso
1 = PÄÄLLÄ
2
= POIS
1
Aloitusajan
"valinta-symboli"
+ Tuntien,
minuuttien, päivien ja impuls-
siajan aikojen asetteleminen
–
Valitun aloitusajan nollaus
Kytkentäkuva
Kojeella ohjattavan laitteiston häiriöiden tai
vaurioiden välttämiseksi on ennen
lähtöjen liittämistä laitteistoon varmistaudut-
*037 85 *037 86 tava siitä, että säädetyt parametrit myös
todella vastaavat toivottuja parametriarvoja.
Mikäli kojeen mahdollinen häiriö saattaa
johtaa vaaratilanteisiin, on kojeella
ohjattava laitteisto suojattava ehdottomasti
sähkömagneettisilla lisälaitteilla.
2
PolarRex DK
Aika-alue kanavalle 1: 1...199 min.
1
6 7 8
3 4 5
L
N
PolarRex DKK
Aika-alue kanavalle 1: 1...199 min.
Aika-alue kanavalle 2: kanavan 1 aika
+ 1...199 min.
L
N
M
1 2
Impulssikaavio PolarRex DK, PolarRex DKK
kanavalle 1 aseteltu
impulssiaika
Kanava 1
(sulatusaika)
1...199 min.
Kanava 2
Aloitusaika
FIN
Käyttöohje
®
2
1 2
6 7 8
3 4 5
Kanava 1 Kanava 2
3 4 5 6 7 8
Kanavalle 2 aseteltu
impulssiaika (tuulettimen
viive tai varmuusaika)
1...199 min.
