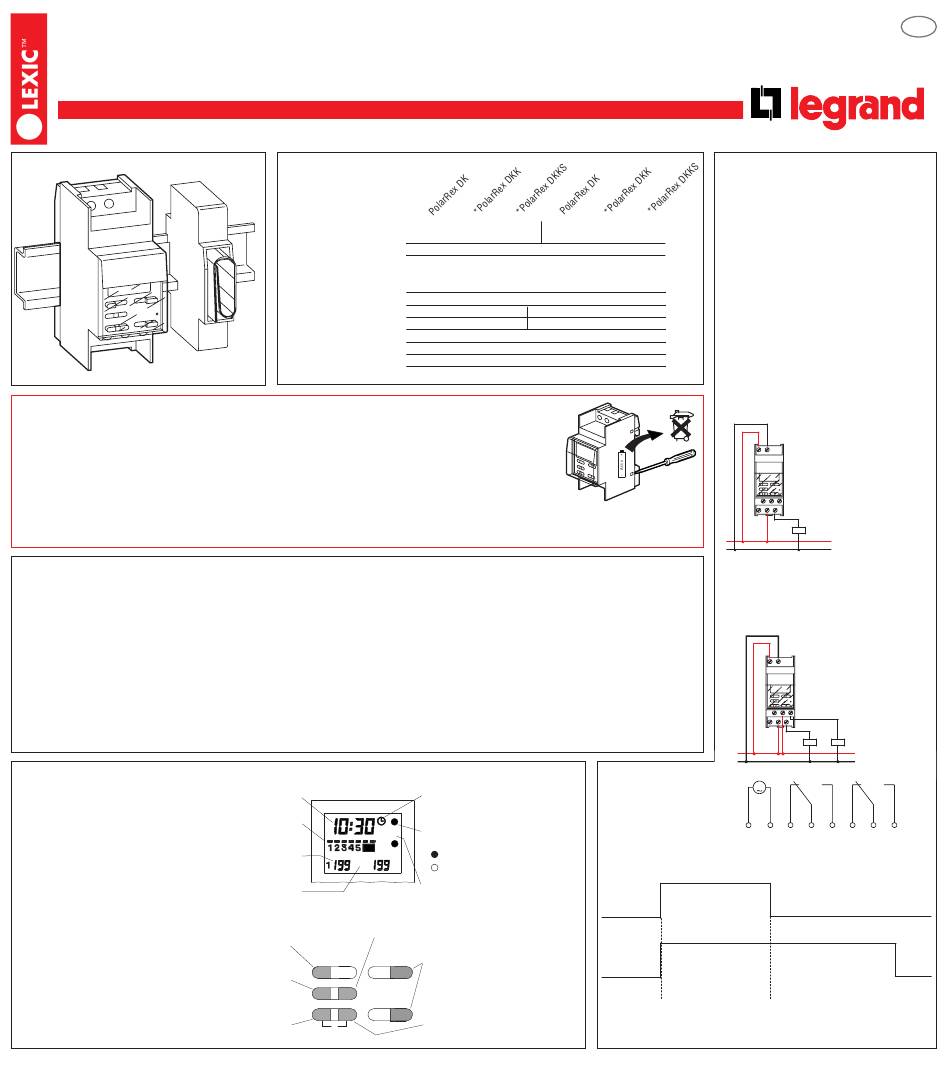

Interruttore orario
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Disposizioni di sicurezza
• L'installazione di questo prodotto deve essere effettuata da elettricista specializzato.
• La affidabilità del funzionamento e la sicurezza elettrica sono garantite solo se il prodotto è stato installato nelle
condizioni specificate e con l'insieme degli accessori necessari.
• Ogni intervento estraneo sul prodotto ne compromette la garanzia.
• Questo apparecchio contiene una batteria che può essere pericolosa per l'ambiente e che è obbligato
rio smaltire a negli appositi contenitori. Per questo è necessario smontare l'apparecchio e rimuovere la batteria
posta sul circuito stampato.
• Se il interruttore orario è'installato vicino ad un apparecchio la cui temperatura, in funzionamento permanente, supera i 55°C, prevedete uno
spazio per l'areazione tra il interruttore orario e questo apparecchio. A questo scopo potete utilizzare un elemento distanziatore
(art. 044 40 - 1 ⁄ modulo, Art. 044 41 - 1 modulo).
2
Funzionamento
l PolarRex D è un interruttore orario elettronico settimanale di sbrinamento a 1 o 2 canali. Con questo interrutore orario, si immettono una sola volta
i cicli di sbrinamento (o di impulso). Questi cicli possono ripetersi fino a 14 volte per giorno programmando gli orari di avviamento dei cicli.
Ogni orario di avviamento può essere assegnato a tuuti i giorni della settimana o a certi giorno solamente (bloccoprogramma). Agli orari program-
mati i cicli di impulso cominciano dal canale 1 ed eventualmente dal canale 2 se l'orologio è a 2 canali.
Canale 1: per esempio tempi di sbrinamento (o d'impulso)
(primo ciclo di impulso)
Canale 2: per esempio avviamento ritardato del ventilatore (o tempo di sicurezza)
(secondo ciclo di impulso)
A causa della corrente di spunto elevata di un compressore, un contattore deve essere inserito tra l'interrutore orario e il compressore.
Utilizzazione con rele' a contatto di passaggio (KI): In questo caso si utilizza il canale 1 come contatto di passagio (tempo minimo: 1 min.)
Interrutore orario a 2 canali e morsetti per comando supplementare (PolarRex DKKS): Su questo modello i morsetti per comando supplemen-
tare posssono modificare il ciclo di sbrinamento (impulso). A questi morsetti si può, per esempio, collegare u termostato. I cicli di impulso o di
sbrinamento non possono essere realizzati se non a 230V dai morsetti per comando supplementare. Tali morsetti possono interrompre prematura-
mente il ciclo di sbrinamento del canale 1 (vedere il diagramma d'impulso).
Descrizione
unita di tempo della durata
scelta e conferma delle funzioni
disinserimento diretto delle dura-
te programmate (marcia forzata)
Caratteristiche tecniche
Alimentazione:
Potenza assorbita:
Contatto in uscita:
Compensé parallelé:
Precisione dell'orologio:
Morsetti di sezione:
Capacità:
Riserva di carica:
Temperatura di stoccaggio:
Temperatura ambiente:
Schermo di visualizzazione
orario reale o orario
di sbrinamento
giorno reale o
1
giorno programmato
Start
6 7 2
durata
min
programmata
di impulso
Tastiera di comando
disinserimento del test
Set
1x Test
±1h
C
cambio orario
R
estate inverno
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
ca. 0,6W
1 contatto commutatore 16A 250V~µ cos ϕ = 1
*2 contatto commutatore 10A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/giorno
1 conduttore pio conduttori
2
1...4 mm 0,5...2,5 mm
196
100h
-10°C fino +60°C
0°C fino +55°C
simbolo per "regolazione
dell'ora reale"
stato di commutazione dell'usci-
ta del canale 1
1 = MARCIA
2
= ARRESTO
1
simbolo per "regolazione
dell'ora di sbrinamento"
+ modifica delle ore, dei minuti,
dei giorni e delle durate
–
cancellazione di un programma
Connessioni
Prima di procedere a un allacciamento delle
uscite all'intero impianto, ci si deve
assicurare, se i parametri impostati sono
*037 85 *037 86 conformi ai regolari valori operativi, in modo
da evitare anomalie e guasti all'impianto
controllato dall'apparecchio.
Quest'ultimo infatti deve essere ben provvi-
sto di dispositivi elettromagnetici, nel caso si
ritengano probabili guasti all'apparecchio
che potrebbero creare rischio e pericolo.
2
PolarRex DK
durata programmabile del canale 1:
1...199 min
1
6 7 8
3 4 5
L
N
PolarRex DKK
durata programmabile del canale 1:
1...199 min
durata programmabile del canale 2:
durata canale 1 + 1...199 min
L
N
M
1 2
Diagramma di impulso PolarRex DK, PolarRex DKK
Ciclo di impulso pro-
grammato per il canale
canale 1
1 (durata di sbrina-
mento) 1...199 min.
canale 2
Orario di sbrinamento
I
Instruzioni d'impiego
®
2
1 2
6 7 8
3 4 5
canale 1 canale 2
3 4 5 6 7 8
ciclo di impulso program-
mato per il canale 2
(temporizzazione del
ventilatore o tempi di
sicurezza) 1...199 min.
