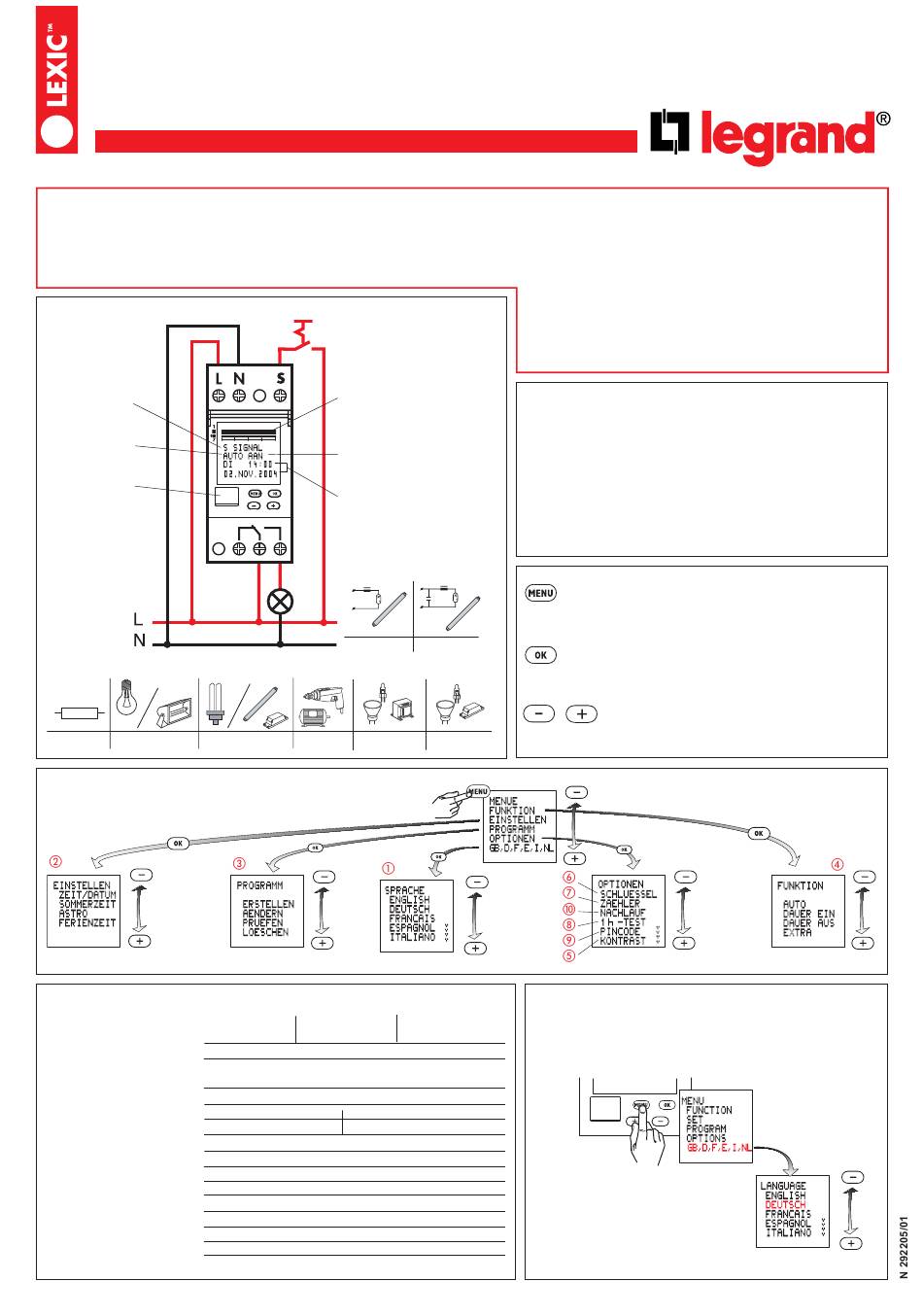

Astroschaltuhr
AstroRex D21
047 64 /65 /66
Sicherheitshinweise!
Einbau und/oder Montage dürfen nur durch eine Fachkraft erfolgen! Bei falschem Umgang mit diesem Produkt besteht Lebensgefahr durch
elektrischen Schlag! Bei falscher Installation besteht Brand- und Lebensgefahr! Das Gerät nicht öffnen!
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen!
Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden.
Steuereingang
aktiv
Funktion
Aufnahme für
Datenschlüssel
R
3600W
1800W
Übersicht
Technische Daten
Anschlußspannung:
230V 50/60Hz
Wirkleistungsaufnahme:
ca. 1 W
1 Umschalter 16A 250V~µ cos ϕ = 1
Schaltausgang:
Parallelkompensation
60VA max. 7µF
Ganggenauigkeit:
± 0,2 s / Tag bei typischen Installationsbedingungen
eindrähtig
Anschlußquerschnitt:
1,5...4 mm
Programme:
28
Ortskoordinaten:
Auflösung 1°
Steuerleitungslänge:
max. 20m
Steuersignal:
230V AC/ca. 2mA 120V AC/ca. 2mA 24V AC/ca. 2mA
Steuerimpulsdauer:
> 100ms
Nachlaufzeit:
0 min ... 23h 59min
Gangreserve:
6 Jahre
Lagertemperatur:
-20°C bis +60°C
Betriebstemperatur:
-20°C bis +55°C
Wochenübersicht der
programmierten Schalt-
zeiten. Auflösung 0,5h
Schaltzustand
Tag, Uhrzeit, Datum
1400VA
+
+
100W
1800W
1800W
047 64
047 65
120V 50/60Hz
mehrdrähtig
2
1,5...2,5 mm
Durch unbefugte Öffnung oder Reparatur erlöschen alle
Haftungs-, Ersatz- und Gewährleistungsansprüche.
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet
die Uhr mit der zuletzt eingestellten Funktion. Die Relais-
stellung wird durch das aktuelle Programm vorgegeben.
• Gangreserve
- Hintergrundbeleuchtung nicht aktiv.
- Datenschlüssel LESEN/SCHREIBEN nur über das Menü.
Menüauswahl, Zurück im Menü,
c
Betätigung >1s = Betriebsanzeige
1x 58W ≤ 7µF
Bestätigung der Auswahl oder Übernahme der
Parameter
+
2300W
³
047 66
24V 50/60Hz
2
Auswahl der Menüpunkte oder Einstellen der
Parameter.
Sprache auswählen
