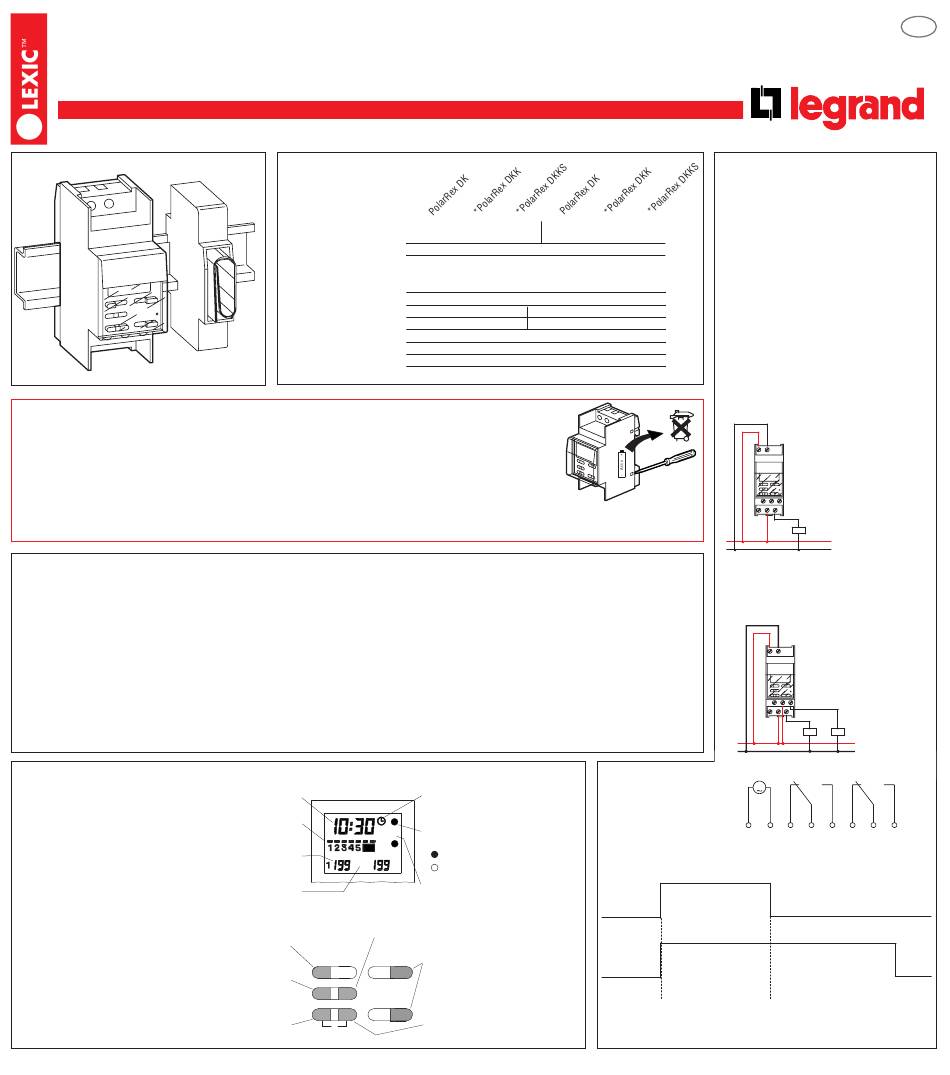

I n t e rr uptor horario
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Consejos de seguridad
• La instalación y montaje de este producto debe ser realizada por personal cualificado.
• La seguridad y la fiabilidad de funcionamiento de estos aparatos están garantizadas sólo si el producto ha
sido instalado en las condiciones especificadas en la hoja de instrucciones.
• Cualquier intervención sobre el producto excluye la posibilidad de reclamación de responsabilidades.
• Este aparato contiene una bateria que puede ser pelegrosa para el medio ambiente, por tanto, es obligatorio extra
erla antes de desprenderse del aparato para depositarla en un recipiente de deshecho de baterias.
• Si el interruptor horario se monta junto a productos que emitan calor y puedan provocar una temperatura del entorno
superior a 55°C, dejar un espacio vacio entre el interruptor horario y el/los productos emisores de calor. Se puede utilizar, igualmente,
un elemento separador ( 1 ⁄ módulo, ref. 044 40 o 1 módulo ref. 044 41).
2
Funcionamiento
El PolarRex D es un interruptor horario electrónico semanal de desescarche, con 1 ó 2 canales. Con este interruptor horario, se introduce una sola
vez la duración de los ciclos de desescarche (o de impulsiones). Estos ciclos pueden repetirse hasta 14 veces por dia, programando los horarios de
inicio de los ciclos. Cada hora de inicio puede ser aplicada a todos los dias de la semana o solamente a ciertos dias (bloque-programa). En las
horas programadas, los ciclos de impulsiones empiezan para el canal 1 y eventualmente el canal 2, si el reloj es de 2 canales.
Canal 1: por ejemplo tiempos de desescarche (o de impulsión)
(1° ciclo de impulsión)
Canal 2: por ejemplo arranque retardado del ventilador (o tiempos de seguridad)
(2° ciclo de impulsión)
Debido a la fuerte corriente de arranque del compresor hay que instalar siempre un contactor entre el interruptor horario y el compresor.
Utilisacion con rele con contacto de paso (KI): En este caso se utiliza el canal 1 como contacto de paso (tiempo mínimo: 1 min.)
Interruptor horario con 2 canales y entrada de mando (PolarRex DKKS): En este modelo, una entrada de mando suplementaria puede modifi-
car el ciclo de desescarche (impulsión). Sobre esta entrada de mando, se puede, por ejemplo, conectar un termostato. Los ciclos de impulsión o de
desecarche sólo se pueden realizar si hay 230 V a la entrada de mando. La entrada de mando puede interrompir anticipadamente el ciclo de dese-
scarcha de canal 1 (ver diagrama de impulsión).
Descripción
Unidad de tiempos de
la duración de impulsión
Elección y confirmación
Desconexión directa de las
duraciones programadas
Cambio hora verano/
Características técnicas
Alimentación:
Potencia absorbida:
Salida:
Compensacion paralelo:
Precisión del reloj:
Capacidad de bornas:
Capacidad:
Reserva de cuerda:
Tiempo de almacenamiento:
Temperatura de trabajo:
Pantalla de visualización
Hora real u hora
de inicio
Dia real o dia
1
programado
Start
6 7 2
Duración
min
programada
Teclado de mando
Desconexión del test
de las funciones
Set
1x Test
(marcha forzada) ±1h
C
R
hora invierno
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
~ 0,6W
16A 250V~µ cos ϕ = 1
*2x 10A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/d
1 conductor varios conductores
2
1...4 mm 0,5...2,5 mm
196 programas
100h
-10°C bis +60°C
0°C bis +55°C
Símbolo para
"puesta en hora"
Èstado de conmutación de la
salida del canal 1
1 = MARCHA
2
= PARO
1
Símbolo para "regulación de
la hora de inicio"
+ Modificaciones de las horas,
minutos, días y duraciones
–
Borrado de un
programa
Conexión
Antes de conectar las salidas a la instala-
ción controlada, se debe asegurar de que
los parámetros seleccionados también
*037 85 *037 86 correspondan realmente a los valores
deseados. Así se evitarán fallas o daños en
la instalación controlada por el aparato.
La instalación controlada por el aparato
debe ser definitivamente protegida con una
instalación electromagnética suplementaria
en caso de que una posible falla del
2
aparato pueda conducir a situaciones de
peligro.
PolarRex DK
Duración programable del canal 1:
1
6 7 8
3 4 5
L
N
PolarRex DKK
Duración programable del canal 1:
1...199 min.
Duración programable del canal 2:
L
N
M
1 2
Diagrama de impulsiones PolarRex DK, PolarRex DKK
Ciclo de impulsión
para programado
Canal 1
(duración de desesc-
arche) 1...199 min.
Canal 2
Hora de inicio
E
Modo de empleo
®
1...199 min.
2
duración del canal 1
+ que sobre hasta
1...199 min.
1 2
6 7 8
3 4 5
Canal 1 Canal 2
3 4 5 6 7 8
Ciclo de impulsión pro-
gramado para el canal 1
(duración de desescar-
che) 1...199 min.
