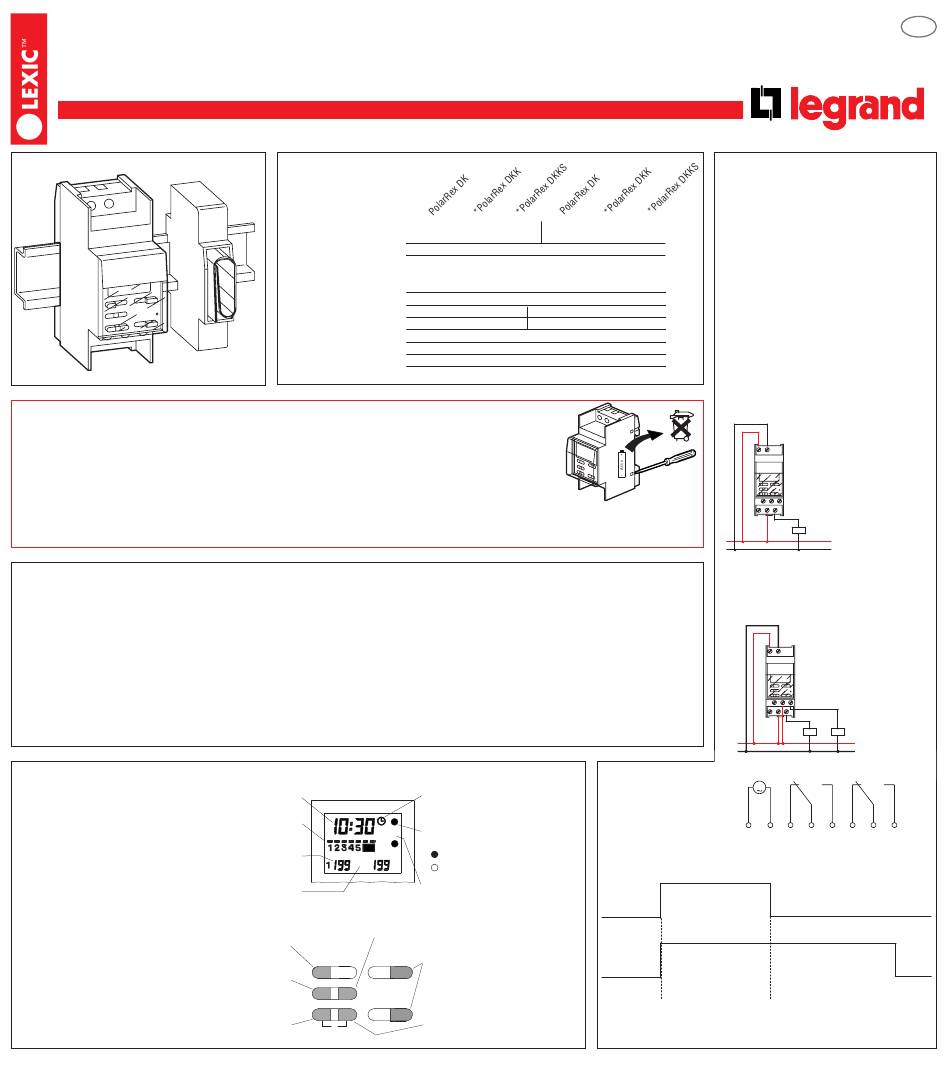

Koblingsur
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Advarsel
• Installasjon og montasje av dette produkt må kun gjennomføres av autorisert fagmann.
• Den driftsmessige og elektriske sikkerhet garanteres kun så lenge produktet er installert med dets beskrevne
tilbehør.
• Ved inngrep i produktet slettes alle former for garanti.
• Dette apparatet inneholder et miljøskadelig batteri. Forbrukeren er forpliktet til retur av apparatet i henhold til god
orden. Liferanten er forpliktet til å ta imot returen. For den autoriserte fagmann består muligheten til å åpne apparatet,
fjerne det miljøskadelige batteriet og å kvitte seg med apparat og batteri hver for seg.
• Hvis koblingsuret blir montert mellom varmeutviklende apparater og koblingsuret av den grund omgir seg med en temperatur på over 55°C, må
uret monteres med avstandsmodul (f.eks.
Funksjon
PolarRex D er et 1-eller 2-kanals elektronisk avrim- og impulsukekoblingsur. Impulstiden (tiden for avrim ) blir lest inn en gang. Det kan leses inn
opptil 14 forskjellige oppstartingstider. Disse kan gjentas på enkelte eller på alle ukedager (blokk). De maksimal 14 forskjellige oppstartingstider kan
også fordeles på dagene i en uke etter valg. Til oppstartingstidene sendes de innstillte impulstidene for kanal 1 og eventuellt kanal 2.
Kanal 1 f.eks.: Avrimingstid eller avrimimpuls (1 impulstid)
Kanal 2 f.eks.: Ventilatorforsinkelse eller sikkerhetstid (2.impulstid )
Kompressoren kobles over en beskyttelse på grunn av den høye startstrømmen.
(Bruk av impulskontakt Kl): En PolarRex DKK kan oppfylle bruken av Kl. Til dette brukes kanal 1 som impulskontakt (min . 1minutt).
2-Kanalur med styringsinngang (PolarRex DKKS): Ved denne typen påvirker en ytterligere styringsinngang impuls- eller smeltesyklusen. Ved
denne styringsinngangen kan det f.eks. tilkoples en termostat. Bare hvis det ligger 230V ved styringsinngangen, blir impuls- eller smeltesyklusen
utført. Styringsinngangen kan avbryte impuls- eller smeltetiden fra kanal1 før tiden (se impulsdiagramm).
Forklaring
Tidsenhet for impulslengde
Utvalg og bekreftelse
av funksjonene som skal stilles inn
innstillte impulstid(er)
Sommer-/ vintertidsomstilling
Tekniske data
Tilførselsspenning:
Inngangseffekt:
Kontakttype:
Paralellkompensering:
Nøyaktighet:
Portareal:
Programlagringsplasser:
Gangreserve:
Lagringstemperatur:
Driftstemperatur:
⁄ avstandsmodul, kat.nr. 044 40 eller 1 avstandsmodul, kat.nr.044 41).
1
2
Display
Klokketid eller starttid
Aktuell ukedag eller
innkoblingsdag
Start
6 7
Impulstid
min
Kontrollpanel
Utøsing av testimpulstid(-ene)
Set
Direkte utløsing av
1x Test
±1h
C
R
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
ca. 0,6W
1 vekselkontakt 16A 250V~µ cos ϕ = 1
*2 vekselkontakt 10A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/d
entrådet mangetrådet
2
1 til 4 mm 0,5 til 2,5 mm
196
100h
-10°C til +60°C
0°C til +55°C
Symbol for
"Innstilling av tid"
1
Kontakttilstand
2
1 = on
2
= off
1
Symbol for innstilling
av oppstartingstid
+ Omstilling av timer, dager og
impulstid(-er)
–
Sletting av en utvalgt
oppstartingstid
Tilkopling
Før utgangene blir tilkoplet anlegget, er det
viktig å være sikker på at de innstillte para-
meter virkelig inneholder de ønskede para-
*037 85 *037 86 meterverdier, slik at feil eller skader på
anlegget unngås.
Apparatet som styrer anlegget må absolutt
sikres med ytterligere elektromagnetisk
utstyr, hvis en eventuell feil ved apparatet
kan føre til en faresituasjon.
2
PolarRex DK
Tidsområde kanal 1: 1...199 minutter
L
N
PolarRex DKK
Tidsområde kanal 1: 1...199 min.
Tidsområde kanal 2: tid fra kanal 1
1...199 min.
L
N
1
Impulsdiagramm PolarRex DK, PolarRex DKK
innstillt impulstid
for kanal 1
Kanal 1
(avrimingstid)
1...199 minutter
Kanal 2
oppstartingstid
N
Bruksanvisning
®
1 2
6 7 8
3 4 5
1 2
6 7 8
3 4 5
Kanal 1 Kanal 2
M
2 3 4 5 6 7 8
innstillt impulstid for
kanal 2
(ventilatorforsinkelse
eller sikkerhetstid)
1...199 min.
