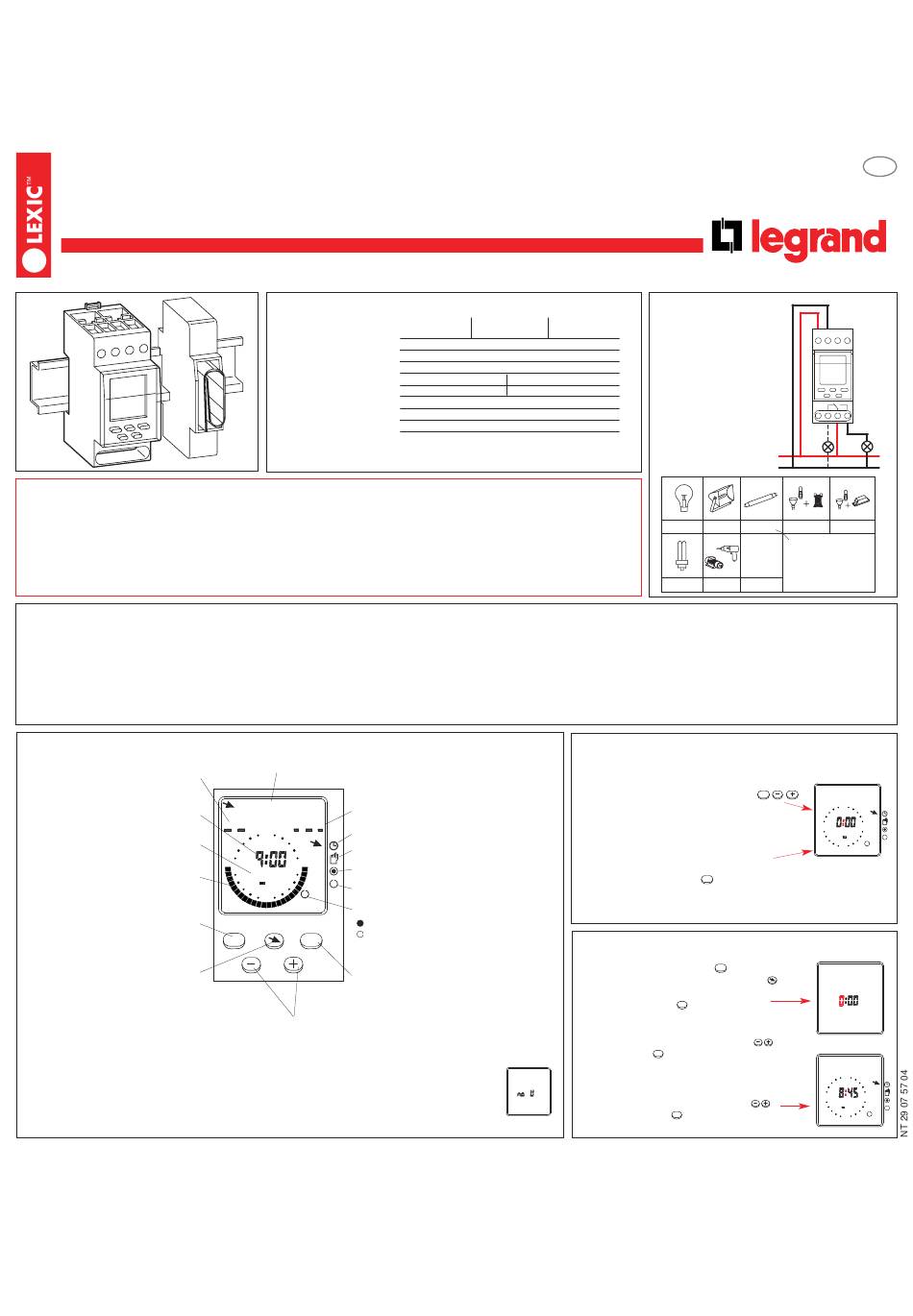

Kopplingsur
Rex2000 D21w
037 61, 037 62, 037 63
Säkerhetsföreskrifter
• Installation av dessa produkter får endast utföras av behörig installatör. • Den elektriska säkerheten kan endast garanteras om produkten
installeras i en produktkompatibel installationsomgivning med allt medlevererat tillbehör • För att garantera den elektromagnetiska anpass-
ningen som inom ramen för bestämmelserna gällande CE-beteckningen krävs av produkter inom användningsområdet för direktivet
89/336/EEG gällande elektromagnetisk anpassning, ska nödvändiga skyddsåtgärder företas hos förbrukare som har hög tillkopplingsström
(t.ex. motordrivna apparater eller lampor med en nominaleffekt på mer än 800W) eller kopplingsperioder på < 24 sekunder. • Alla ingrepp
på uret gör garantin ogiltig. • Monteras uret intill en produkt som avger värme som kan medföra en omgivningstemperatur över 55°C, skall
en distans finnas mellan uret och den värmealstrande produkten. (Använd t ex

Funktion

Rex2000 D21w är ett digitalt veckour med analog visning av inställt program, uret är för montering på DIN-skena. 8 till-och fråntider per dag kan programmeras. Start-och stopptid (ON och OFF) syns
på samma programbild. Om man inte trycker på någon knapp under 60 sek under programmeringen, återgår uret till utgångsläget. Kopieringsfunktionen medför att kopplingstiderna kan kopieras till
andra dagar. Kortaste kopplingstid är 1 minut. Kopplingstiderna är lagringsskyddade men kan manuellt skrivas över med ett nytt program. Programmen visas analogt på displayen med ett segment.
Varje segment är 30 minuter. Tid och veckodag visas digitalt. Omställning sommar/vinter-tid kan göras manuellt eller automatiskt.
Symboler
Sommar/vinter
Aktuell tid, inkopplingstid
Clr = radering av kopplingstid
Copy = kopiering av kopplingstider
Aktuell veckodag
eller programdag
Analog visning av aktuella kopplingstider
1 segment = 30 minuter
Menyknapp, aktiverar menyn
eller avbryter en programmering
Knapp för flyttning av
blinkande markör

Tekniska uppgifter

Anslutningsspänning:
Förbrukning:
Kontakter:
Noggrannhet:
Anslutningsplint:
:
Max antal till/från:
Gångreserv:
Lagringstemperatur:
Arbetstemperatur:
1 ⁄ modul, ref nr 044 40, eller 1 modul ref 044 41).
2
Meny
SET TIME CHECK... ON
Dag/månad/år
PROG DATE NEW...OFF
SU/Wi D/M/Y
Symbol för automatisk styrning via inmatat program
24
Symbol för manuell styrning
18
6
Symbol för kontinuerligt till
1234567
Symbol för kontinuerligt från
12
Till/frånslag
Till
FrÅN
MENU OK
Ok-knapp som bekräftar inmatning
Minus/plus knappar
för ändring av värden
Strömavbrott
Strömavbrott visas på displayen med
no U.
Knapparna fungerar ej.
Nollställning år möjlig.
037 61 037 62 037 63
230V 50/60Hz 120V 50/60Hz 24VAC/DC
ca: 0,8 W
1 växlande potentialfri kontakt 16A 250V~µ cos ϕ = 1
±1 s/dag under typiska installationsförhållanden
Entrådig kabel Flertrådig kabel
1,5 till 4 mm 2 1,5 till 2,5mm 2
56 st
10 år
-20°C till +60°C
-20°C till +55°C
Anslutning
Ur säkerhetssynpunkt bör
anslutningsspänning och
manöverspänning
vara densamma så att uret
blir spänningslöst när
anslutningsspänningen
bryts.
1200W 1200W 2300W
100W 1800W
1. Igångsättning
Nollställning 1 Inmatade kopplingstider raderas ej:
MENU
Tryck samtidigt på dessa tre knappar
Nollställning 2 Inmatade kopplingstider
raderas:
Tryck ner alla 5 tangenter samtidigt och håll dem nertryckta.
MENU
Släpp till först tangenten , släpp därefter efter 3 sekunder
alla de andra tangenterna.
2. Inställning av aktuell tid
Aktivera menyn med knapp MENU .
Välj SET TIME... (ställtid) med knappen
bekräfta genom att
OK
trycka 2 gånger på -knappen.
Ställ in aktuell timme med knapparna
OK
bekräfta med -knappen.
Ställ in aktuell minut med knapparna
och bekräfta med OK -knappen.
S
Bruksanvisning
¤
L
N
1800W 2300W
Parallellkompen-
sering:
60VA max. 7µF
.
24
18 6
1234567
12
SET TIME
och
och
24
18
6
1234567
12
