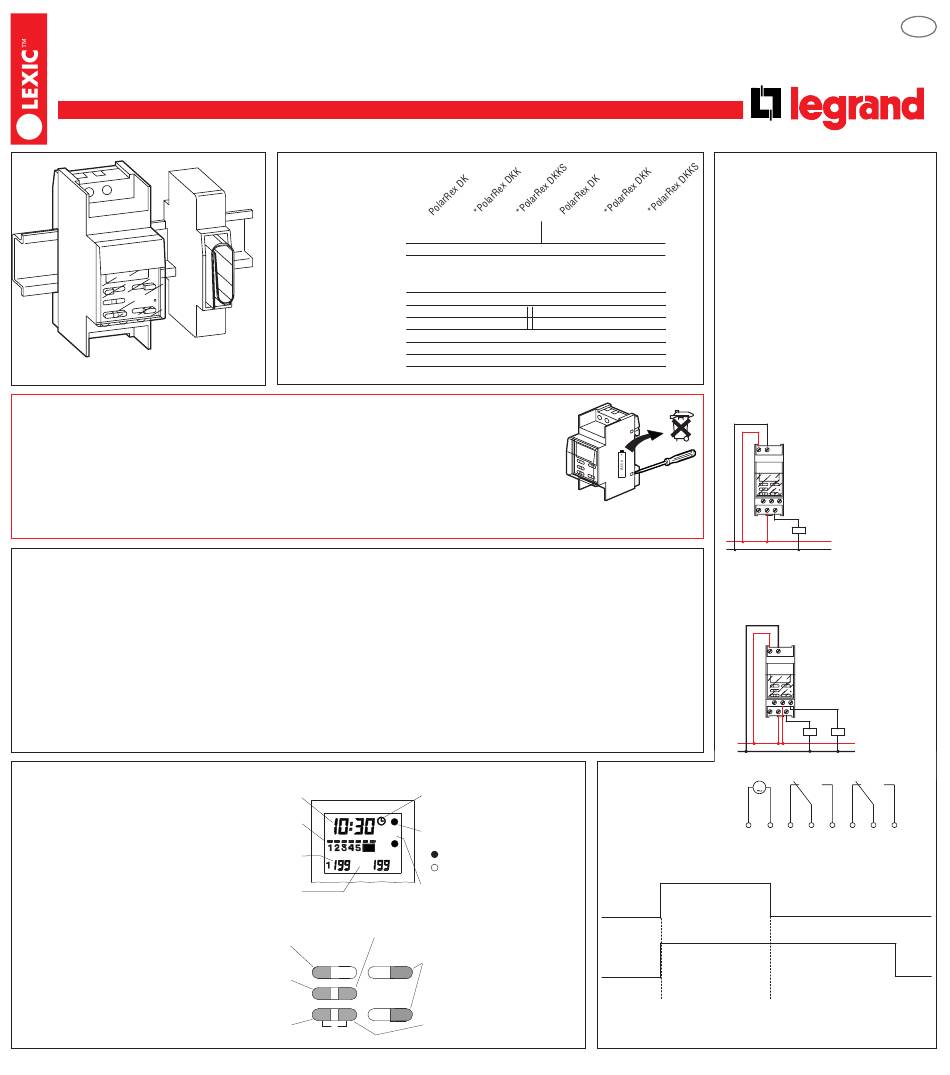

I n t e rr upteur horaire
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Précautions d'emploi
• La fiabilité de fonctionnement et la sécurité électrique ne sont garantis que si le produit a été installé dans les
conditions qui lui ont été spécifiées (montage sur tableau de distribution) et avec l'ensemble des accessoires
qui lui sont associés.
• La pose et le montage de ce produit doivent être assurés par une main d'oeuvre spécialisée.
• Cet appareil contient un accumulateur qui peut-être dangereux pour l'environnement et qu'il est obligatoire de
mettre au rebut séparément. Pour cela, il faut démonter l'appareil et extraire l'accumulateur de son logement.
• Si l'interrupteur horaire est installé à côté de produits émettant de la chaleur et pouvant provoquer une élévation de
température supérieure à 55°C, prévoir un espace libre entre l'interrupteur horaire et les produits émettant de la chaleur.
On peut aussi utiliser un module d'espacement (
Fonctionnement
Le PolarRex D est un interrupteur horaire électronique hebdomadaire de dégivrage à 1 ou 2 canaux. Avec cette inter horaire, on entre une seule
fois la durée des cycles de dégivrage (ou d'impulsions). Ces cycles peuvent se répéter jusqu'à 14 fois par jour en programmant les horaires de
démarrage des cycles. Chaque heure de démarrage peut être affectée à tous les jours de la semaine ou à certains jours seulement (bloc program-
me). Aux heures programmées, les cycles d'impulsions commencent pour le canal 1 et éventuellement le canal 2 si l'horloge est à 2 canaux.
Canal 1: par exemple temps de dégivrage (ou d'impulsion)
(1 er cycle d'impulsion)
Canal 2: par exemple démarrage retardé du ventilateur (ou temps de sécurité)
(2 ème cycle d'impulsion)
A cause du courant important de démarrage d'un compresseur, un contacteur doit être monté entre l'inter horaire et le compresseur.
Utilisation avec relais à contact de passage (KI): Dans ce cas on utilise le canal 1 comme contact de passage (temps mini: 1min)
Interrupteur horaire à 2 canaux et entrée de commande (PolarRex DKKS): Sur ce modèle une commande supplémentaire peut modifier le cycle
de dégivrage (impulsion). Sur cette entrée de commande, on peut par exemple raccorder un thermostat. Les cycles d'impulsion ou de dégivrage ne
peuvent être réalisés que s'il y a l'entrée de commande. L'entrée de commande peut interrompre prématurément le cycle de dégivrage du canal 1
(cf. diagramme d'impulsion).
Description
Heure réelle ou heure de
Unité de temps de la durée
Choix et confirmation des
Déclenchement direct des
durées programmées
Changement heure d'été /
Caractéristiques techniques
Alimentation:
Consommation:
Contact de sortie:
Compencé parallèle:
Précision de l'horloge:
Capacité des bornes:
Capacité:
Réserve de marche:
Température de stockage:
Température d'utilisation:
1 ⁄ module: ref 044 40 - 1 module: ref 044 41).
2
Ecran de visualisation
démarrage
Jour réel ou jour
1
programmé
Start
6 7 2
Durée programmée
min
d'impulsion
Clavier de commande
Déclenchement du test
fonctions
Set
1x Test
(marche forcée) ±1h
C
R
heure d'hiver
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
0,6VA
1 contact inverseur 16A 250V~µ cos ϕ = 1
*2 contact inverseur 10A 250V~µ cos ϕ = 1
60VA 7µF maxi
±2,5s/d
conducteurs rigides fils souples
2
1 à 4 mm 0,5 à 2,5 mm
196 programmes
100h
-10°C à +60°C
0°C à +55°C
Symbole pour
"mise à l'heure"
Etat de commutation
de la sotie
1 = MARCHE
2
= ARRÊT
1
Symbole pour "réglage de
l'heure de démarrage"
+ Modifications des
heures, minutes,
jours et durées
–
Effacement d'un
programme
Raccordement
Avant de raccorder les sorties à l'installation
commandée, il faut s'assurer que les deux
paramètres ajustés sont aussi vraiment
*037 85 *037 86 conformes aux de paramètre souhaitées
afin d'éviter des perturbations ou des dété-
riorations de l'installation commandée par
l'appareil.
L'installation commandée par l'appareil doit
être en tout cas protégée par des dispositifs
électromagnétiques complémentaires si une
perturbation possible de l'appareil pouvait
2
conduire á des situations dangereures.
PolarRex DK à 1 canal
Durée programmable du canal 1: 1...199 min.
1
6 7 8
3 4 5
L
N
PolarRex DKK à 2 canaux
Durée programmable du canal 1: 1...199
min.
Durée programmable du canal 2: durée
canal 1 + 1...199 min.
L
N
M
1 2
Diagramme d'impulsion PolarRex DK, PolarRex DKK
Cycle d'impulsion pro-
grammé pour le canal
Canal 1
1 (durée de degivrage)
1...199 min.
Canal 2
Heure de démarrage
F
Mode d`emploi
®
2
1 2
6 7 8
3 4 5
Canal 1 Kanal 1 Canal 2 Kanal 2
3 4 5 6 7 8
Cycle d'impulsion pro-
grammé pour le canal 2
(temporisation du venti-
lateur ou temps de sécu-
rité) 1...199 min.
