Inter horaire
•
Schakelklok
•
Time switch
•
Schaltuhr

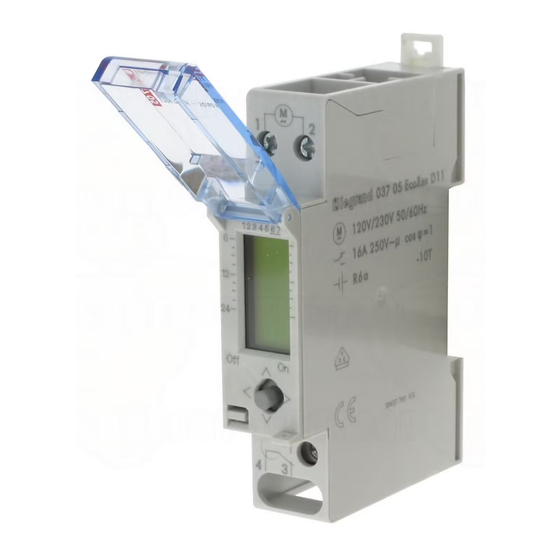

EcoRex D11
037 05
M
120 / 230V 50/60Hz
~
P
< 0,1 W
1x 16A 250V~ cos ϕ = 1
± 1 s / d 25°C
1,5...4 mm
6a
+
-
- 10°C ... +25°C
+
- 10°C ... +60°C
-
•
Blocs de programme: 28 réglables
Mode de fonctionnement: Typ 1.B. S. T . IEC/EN 60730-1, IEC/EN 60730-2-7
Fonctionnement en environnement courant
Montage: Montage dans coffret de distribution
Degré d'encrassement:
2
Secteur, le relais ne commute pas en cas de panne de secteur.
Fonctionnement sur pile, pleine fonctionnalité sans alimentation par le
réseau.
•
Programmablokken: 28, instelbaar
Werking: Typ 1.B. S. T. IEC/EN 60730-1, Werking in normale omgeving
Montaje: Verdelerinbouw
Vervuilingsgraad: 2
Netvoeding, bij uitval netspanning wordt het relais niet geschakeld.
Batterijvoeding, apparaat volledig functioneel zonder netvoeding.
•
Program blocks: 28 adjustable
Operating principle: Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7
Operation in a normal environment
Montage: in distribution panel
Degree of contamination: 2
Mains power (the relay does not switch in the event of a power failure).
Battery operation, full operation without mains power.
•
Programmblöcke: 28 einstellbar
Wirkungsweise Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7
Betrieb in üblicher Umgebung, Montage: Verteilereinbau
Verschmutzungsgrad:
2
Bemessungs-Stoßspannung 4000V
Netzbetrieb, bei Netzausfall wird das Relais nicht geschaltet.
Batteriebetrieb, volle Funktion ohne Netzspannungsversorgung.
•
Temporizador
•
•
Interruptor horário
•
•
Zegar sterujący
ÃÚÔÓԉȷÎfiπÙ˘
•
1
2
5
4
3
2
2
1,5...2,5 mm
CR2032
Interruttore orario
Devre Saati
•
Bloques de programa : 28 ajustables
Modo de acción: Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7
Funcionamiento en entorno convencional
Montage: Montaje en cuadro de distribución
Grado de suciedad: 2
Conectado a la red eléctrica, al fallar la red no se acciona el relé.
Funcionamiento con pila, toda la función sin suministro de corriente
eléctrica.
•
Programas 28, ajustáveis
Funzionamento: Typ 1.B. S. T. IEC/EN 60730-1,
Funzionamento in ambiente solito
Montagem: Montagem do distribuidor
Grau de sujidade: 2
Alimentação de rede; aquando de uma falha de rede, o relé não é ligado.
Funcionamento a pilha, funcionalidade plena sem alimentação de tensão.
•
Programy: możliwość ustawienia 28 programów
Zasada działania: Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7
Praca w typowym środowisku
Montaż: w rozdzielnicy
Stopień zanieczyszczenia: 2
Tryby pracy: tryb sieciowy, w razie awarii zasilania sieciowego
przełączanie przekaźnika nie następuje.
¶ÚÔÁÚ¿ÌÌ·Ù·: 28 Ú˘ıÌÈ˙fiÌÂÓ·
•
ΔÚfiπÔ˜ ÏÂÈÙÔ˘ÚÁ›·˜: Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7
§ÂÈÙÔ˘ÚÁ›· Û ηÓÔÓÈÎfi πÂÚÈ‚¿ÏÏÔÓ
ΔÔπÔı¤ÙËÛË: ™Â ËÏÂÎÙÚÈÎfi π›Ó·Î·
μ·ıÌfi˜ Ú‡π·ÓÛ˘: 2
ΔÚÔÊÔ‰ÔÛ›· ·πfi ÙÔ ËÏÂÎÙÚÈÎfi ‰›ÎÙ˘Ô. ™Â πÂÚ›πÙˆÛË ‰È·ÎÔπ‹˜
Ú‡̷ÙÔ˜, ‰ÂÓ ÂÓÂÚÁÔπÔÈÂ›Ù·È Ô ËÏÂÎÙÚÔÓfiÌÔ˜.
ΔÚÔÊÔ‰ÔÛ›· ·πfi Ìπ·Ù·Ú›·. ¶Ï‹Ú˘ ÏÂÈÙÔ˘ÚÁÈÎfiÙËÙ· ¯ˆÚ›˜
ÙÚÔÊÔ‰ÔÛ›· ·πfi ÙÔ ËÏÂÎÙÚÈÎfi ‰›ÎÙ˘Ô.
•
Blocchi di programmi: 28 regolabili
Modo de funcionamento Typ 1.B. S. T. IEC/EN 60730-1,
IEC/EN 60730-2-7
Funcionamento em ambiente normal
Montaggio: installazione di distributore
Grado di impurità:
Alimentazione di rete, in caso di caduta dell'alimentazione di rete non
viene inserito il relè. Alimentazione a batteria, funzionalità integrale
senza alimentazione di tensione di rete
•
Program bloklar : 28, ayarlanabilir
Tesir türü: Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7
Normal ortamlarda işletim
Montaj: Dağ t c
Kirlenme derecesi: 2
Elektrikle işletim; elektrik kesildiğinde röle anahtarlama yapmaz.
Pille işletim; şebeke voltaj olmaks z n tam fonksiyon.
c
1400VA
1x 58W ≤ 7μF
+
1200W
100W
+
1800W
2300W
1800W
2
R
3600W
+
