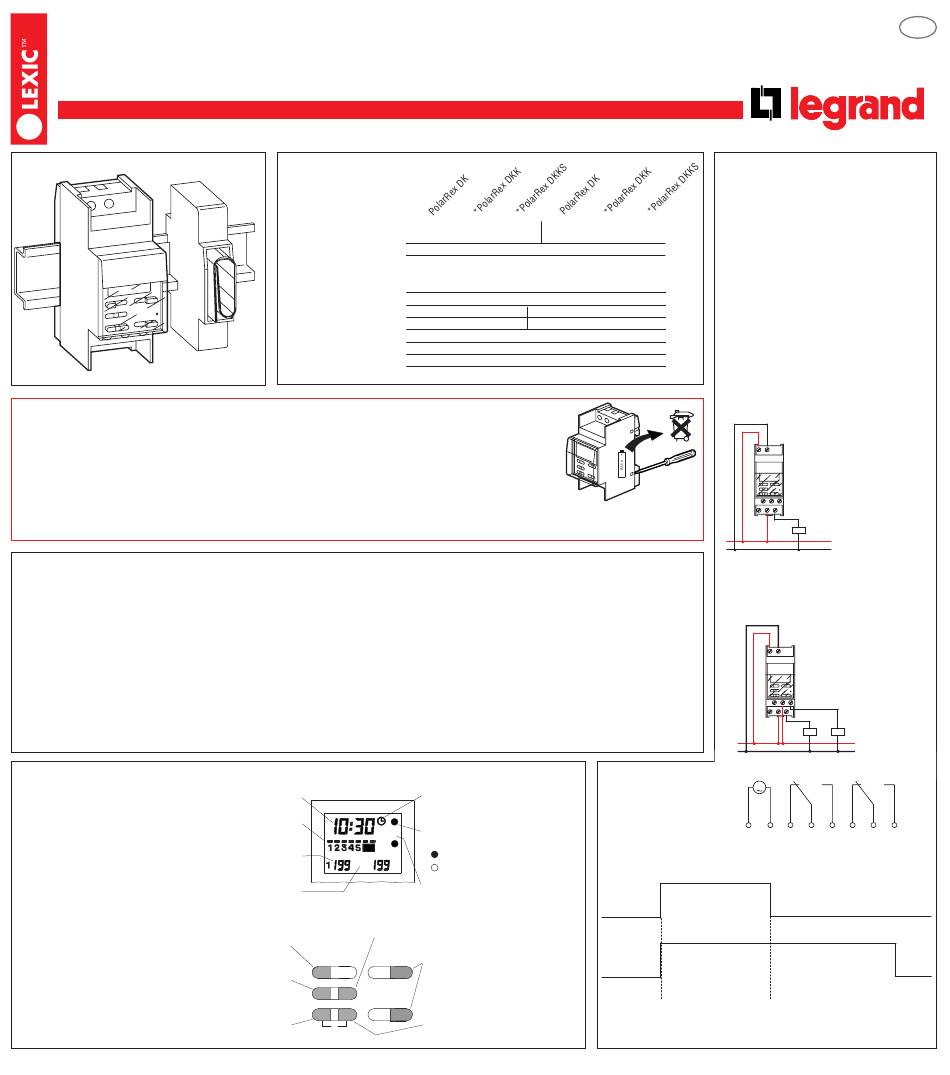

Kontaktur
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Sikkerhedsnoter
• Installation af disse produkter bør kun udføres af en autoriseret installatør.
• Den driftsmæssige og elektriske sikkerheder er kun garanteret, hvis det installaleres med evt. tilbehør,
som det er forskrevet i installationsvejledningen.
• Enhver indtrængen i produktet, vil gøre at garantien bortfalder
• Dette produkt indeholder et batteri, som er farligt for miljøet og bør derfor kasseres for sig selv.
Produktet skal adskilles og battariet skal fjernes fra printpladen.
• Hvis døgn/ugeuret bliver monteret ved siden af udstyr,der afgiver mere varme end 55 C, så skal der vare luft imellem
døgn/ugeuret og udstyret. (Brug evt. 1 ⁄
2
Funktioner
PolarRex D er et elektronisk afrimnings-og impuls-uge kontaktur med 1 eller 2 kanaler. I dette ur sættes de nødvendige afrimnings-og impulstider
kun én gang. Disse kan så kaldes indtil 14 gange (startiderafrimningsbegyndelse). Et starttidspunkt kan lægges på forskellige dage eller på hele
ugen (blokdannelse). På starttidspunktet går de indstillede impulstider for kanal 1 og evt. kanal 2 i gang:
Kanal 1 f.eks.: Afrimningstid eller afrimningsimpuls
(1. impulstidspunkt)
Kanal 2 f.eks.: Forsinket ventilatorstart eller sikkerhedstid
(2. impulstidspunkt)
Kompressoren bør monteres med en beskyttelsesafbryder, som udkobles ved overspänding.
Anvendelse med slettekontakt (KL): En PolarRex DKK opfylder anvendelsesbetingelserne for K1. Hertil skan kanal 1 benyttes som slettekontakt
(mindestetid 1 min.).
2-kanal ur med styreindgang (PoarRex DKKS): Ved denne udgave har en ekstra styreindgang indflydelse på impuls- hhv. afrimnings-cyklus'en.
På denne styreindgang kan en termostat f.eks. tilkobles. Kun når styreindgangen tilsluttes 230 V, udføres impuls- hhv. afrimnings-cyklus'en.
Styreindgang kan afbryde impuls- hhv. afrimningstiden for kanal 1 før tiden (se impulsdiagram).
Præsentation
Aktuelt klokkeslæt hhv.
Aktuelle ugedage hhv.
Udvalg og bekræftelse af den ind-
Direkte udløsning af de(n) i
ndstillede impulstid(er)
Omstilling sommer- /vintertid

Tekniske data

Tilslutningsspænding:
Forbruk:
Kontaktudgang:
Kompensere parallel:
Gangnøjagtighed:
Terminalkapacitet
Trådstørrelse:
Programbilleder:
Gangreserve:
Lagertemperatur:
Driftstemperatur:
afstandsmodul ref-nr. 044 40 eller et 1 afstandsmodul ref-nr 044 41).
Display
starttid
indkoblingsdage
Start
6 7 2
Impulstid
min
Impulsvarighedens
tidsenhed
Betjeningsfelt
Udløsning af
testimpulstid(er)
stillelige funktion
Set
1x Test
±1h
C
R
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
ca. 0,6W
1 skiftekontakt 16A 250V~µ cos ϕ = 1
*2 skiftekontakt 10A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/d
Enkel tråd Flere tråde
2
1...4 mm 0,5...2,5 mm
196
100h
-10°C til +60°C
0°C til +55°C
Symbol for
"Indstil klokkeslæt"
1
Koblingstilstand
1 = INDKOBLET
2
= UDKOBLET
1
Symbol for
"Indstil starttid"
+ Omstilling af timer,
minutter, dage og
impulstid(er)
–
Kvittering af den udvalgte
starttid
Montage
Før nettilslutning af udgangene til styrean-
læget skal de indstillede konstanter
overprøves om de stemmer overens med
*037 85 *037 86 de ønskede kostantværdier, dermed
undgås forstyrrelser eller beskadigelser af
de apparater som styres af styreanlæget.
Apparatet som styres af styreanlæget skal
sikres med ekstra elektromagnetiske
installationer, hvis det er muligt at en forstyr-
relse kann føre til en farlig situation.
2
PolarRex DK
Tidszone kanal 1: 1...199 min.
1
6 7 8
3 4 5
L
N
PolarRex DKK
Tidszone kanal 1: 1...199 min.
Tidszone kanal 2: tid for kanal 1 +
1...199 min.
L
N
M
1 2
Impulsdiagram PolarRex DK, PolarRex DKK
indstillet impulstid for
kanal 1 (afrimningstid
Kanal 1
1...199 min.
Kanal 2
Starttidspunkt
DK
Betjeningsvejledning
®
2
1 2
6 7 8
3 4 5
Kanal 1 Kanal 2
3 4 5 6 7 8
indstillet impulstid for
kanal 2 (ventilatorforsin-
kelse eller sikkerπhedst-
id) 1...199 min.
