Elektrischer Anschluss
38
Ausgänge Klemmenspannung
2 12...30 V
Bei Vierdraht-Geräten (Merkmal 020, Ausprägungen "K" und "L") beträgt die zulässige Bürde 0 ...
500 W.

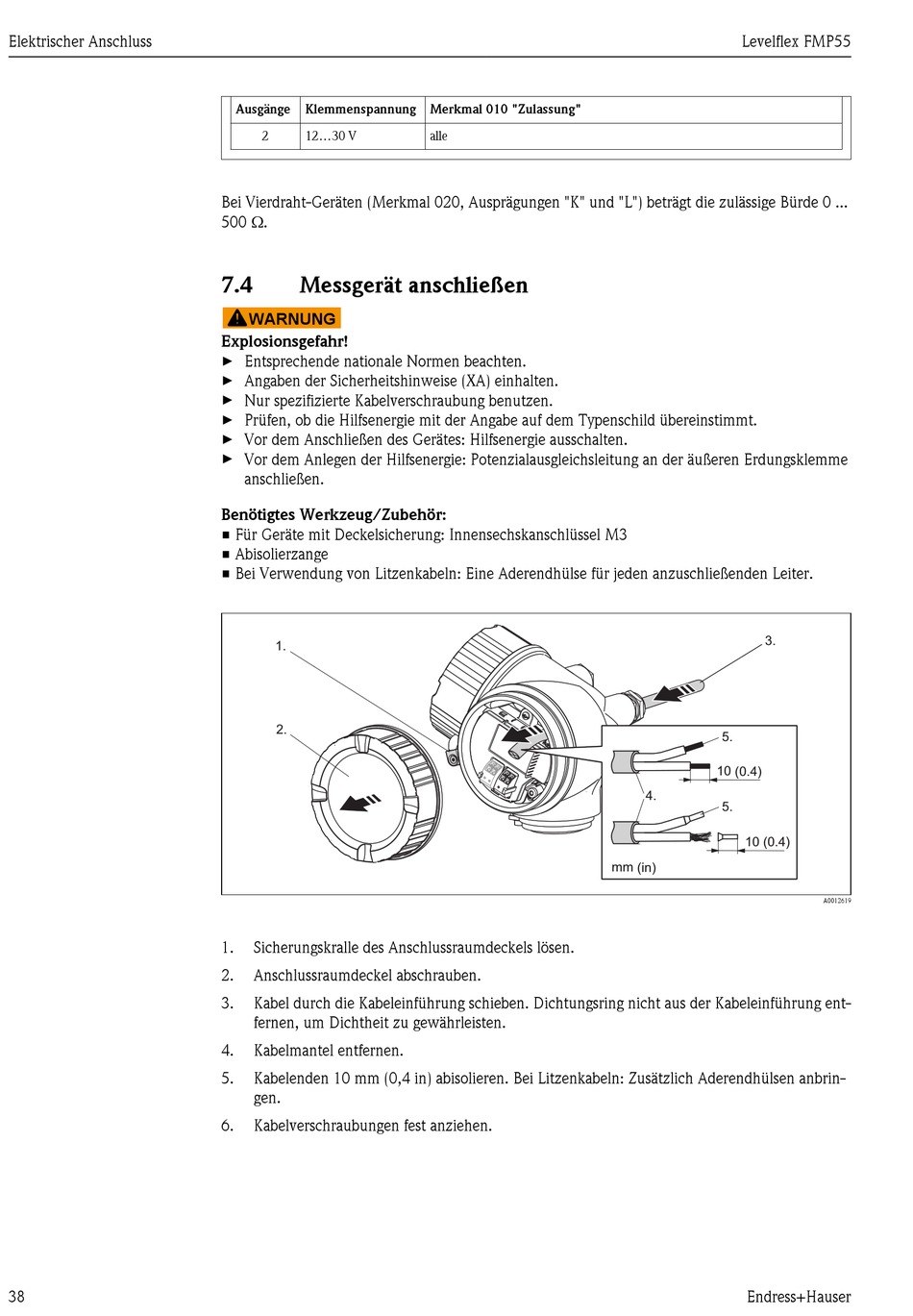

7.4 Messgerät anschließen
WARNUNG
Explosionsgefahr!
Entsprechende nationale Normen beachten.
►
Angaben der Sicherheitshinweise (XA) einhalten.
►
Nur spezifizierte Kabelverschraubung benutzen.
►
Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt.
►
Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
►
Vor dem Anlegen der Hilfsenergie: Potenzialausgleichsleitung an der äußeren Erdungsklemme
►
anschließen.
Benötigtes Werkzeug/Zubehör:
• Für Geräte mit Deckelsicherung: Innensechskanschlüssel M3
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden Leiter.
1.
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung ent-
fernen, um Dichtheit zu gewährleisten.
4. Kabelmantel entfernen.
5. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
6. Kabelverschraubungen fest anziehen.
Merkmal 010 "Zulassung"
alle
Levelflex FMP55
3.
5.
4.
5.
Endress+Hauser
A0012619
