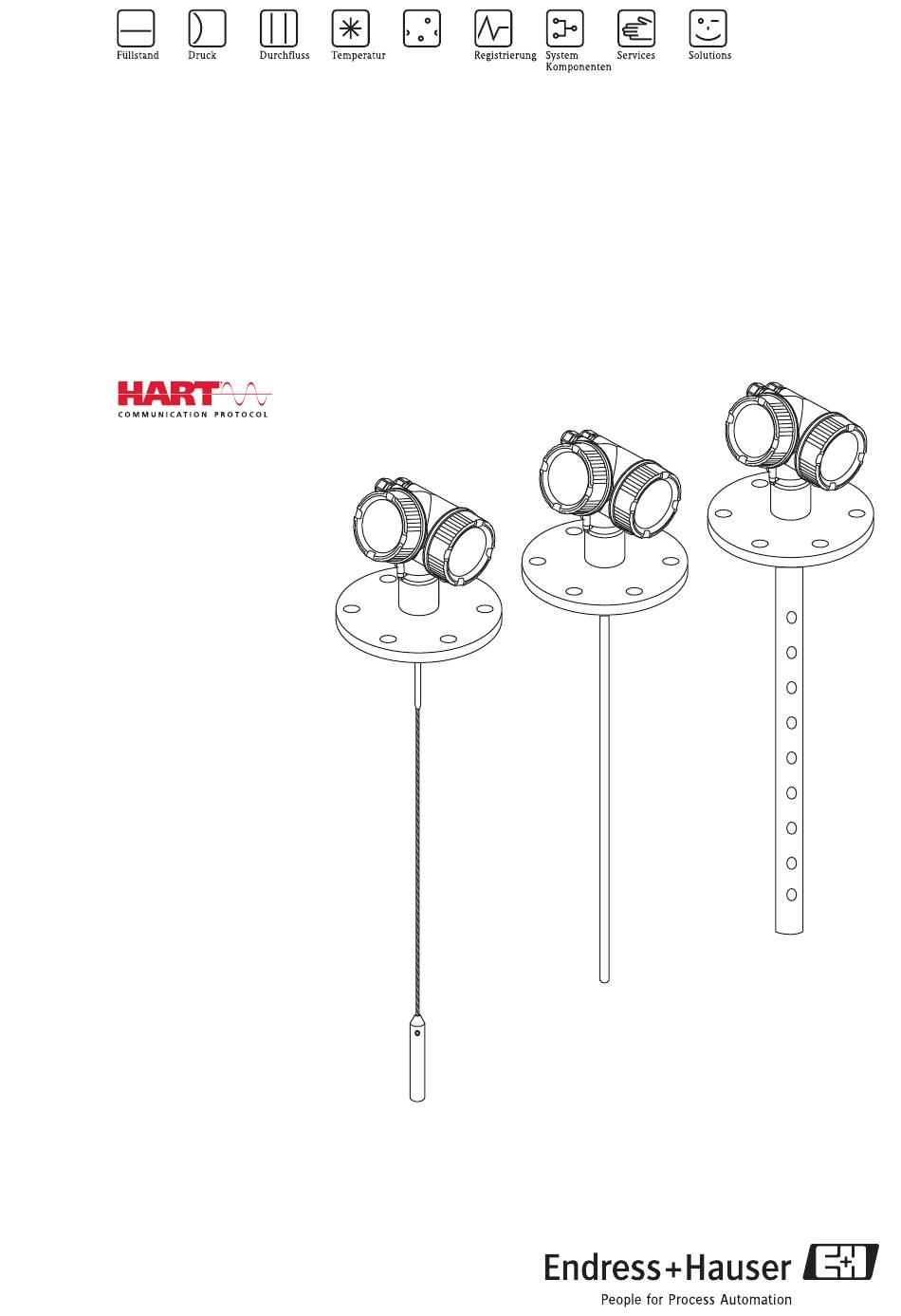

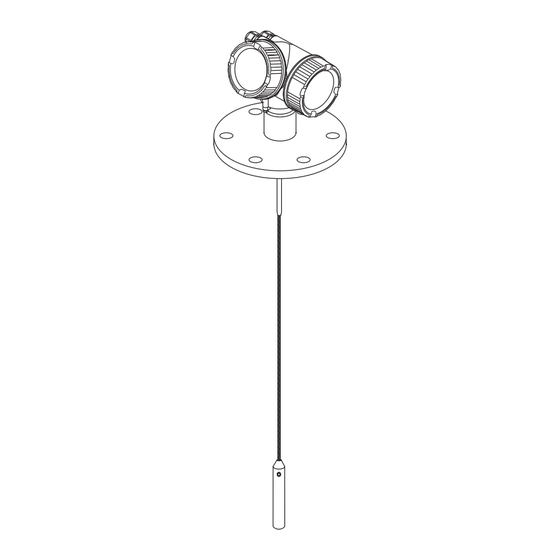

Seite 1 Analyse Betriebsanleitung Levelflex FMP55 Geführtes Füllstand-Radar Trennschicht- und Füllstandmessung in Flüssigkeiten BA01003F/00/DE/10.10 71120863 Gültig ab Version 01.01.zz...
Seite 3: Inhaltsverzeichnis
Levelflex FMP55 Inhaltsverzeichnis Inhaltsverzeichnis 6.2.4 Hinweise zum Prozessanschluss ..24 Wichtige Hinweise zum Dokument . . . 5 6.2.5 Fixierung der Sonde ....24 Funktion und Umgang mit dem Dokument .
Seite 4 Inhaltsverzeichnis Levelflex FMP55 HART-Gerätevariablen und Messwerte ..54 Beschreibung der Geräteparameter . . 78 18.1 Menü "Anzeige/Betrieb" ....79 Inbetriebnahme .
Seite 5: Wichtige Hinweise Zum Dokument
Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com ® Download 1.1.3 Sicherheitshinweise (XA) für Levelflex FMP55 Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung.
Seite 6: Darstellungskonventionen
Wichtige Hinweise zum Dokument Levelflex FMP55 Merkmal 010 Zulassung Sicherheitshinweise IECEx Zone 0/1 Ex ia IIC T6 Ga/Gb XA00496F IECEx Zone 0/1 Ex d[ia] IIC T6 Ga/Gb XA00499F IECEx Zone 0/2 Ex ic[ia] IIC T6 Ga/Gc XA00497F IECEx Zone 2 Ex nA IIC T6 Gc...
Seite 7: Werkzeugsymbole
Levelflex FMP55 Wichtige Hinweise zum Dokument 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher A0013442 Schlitzschraubendreher A0011220 Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Sechskantschlüssel A0011222 1.2.4 Symbole und Bezeichnungen für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung ► der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung.
Seite 9: Betriebssicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...
Seite 10: Produktbeschreibung
Produktbeschreibung Levelflex FMP55 Produktbeschreibung Produktaufbau 3.1.1 Kompaktgerät Levelflex A0012399 å 1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser...
Seite 11: Elektronikgehäuse
Levelflex FMP55 Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422 å 2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Eingetragene Marken Ò HART Eingetragene Marke der HART Communication Foundation, Austin, USA Ò...
Seite 12 Produktbeschreibung Levelflex FMP55 US-Patente EP-Patente 6.481.276 6.512.358 1 301 914 6.559.657 1 020 735 6.640.628 6.691.570 6.847.214 7.441.454 7.477.059 1 389 337 Endress+Hauser...
Seite 13: Warenannahme Und Produktidentifi
Levelflex FMP55 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0014041 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) iden- tisch? A0013921 A0013922 A0013696 Ware unbeschädigt? Made in Germany, 79689 Maulburg Levelflex IP68 / 66 NEMA 4X / 6P...
Seite 14: Produktidentifizierung
Sind die CD-ROMs (Product Documentation, Bedienprogramm) und Dokumen- tationen vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhan- den? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser-Ver- triebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •...
Seite 15: Typenschild
Levelflex FMP55 Warenannahme und Produktidentifizierung 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: LN = MWP: Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) 19 18 17 16 A0010725 å 3 Typenschild des Levelflex Gerätename...
Seite 16 Warenannahme und Produktidentifizierung Levelflex FMP55 Zulassung: ATEX II 1/2G Ex d(ia) IIC T6 ATEX II 1/3G Ex ic(ia) IIC T6 ATEX II 3G Ex nA IIC T6 ATEX II 3G Ex ic IIC T6 ATEX II 1/2G Ex ia IIC T6, 1/2D Ex tD IIIC IP6x...
Seite 17 Levelflex FMP55 Warenannahme und Produktidentifizierung Elektrischer Anschluss: Gewinde G1/2, IP66/68 NEMA4X/6P Gewinde NPT1/2, IP66/68 NEMA4X/6P Stecker M12, IP66/68 NEMA4X/6P Stecker 7/8", IP66/68 NEMA4X/6P Sonderausführung, TSP-Nr. zu spez. Sonde: ..mm, Stab 16mm PFA>316L ..inch, Stab 0.63in PFA>316L ..mm, Seil 4mm PFA>316 ..
Seite 18 Warenannahme und Produktidentifizierung Levelflex FMP55 Weitere Bediensprache: Italienisch Niederländisch Japanisch Kalibration: 5-Punkt Linearitätsprotokoll Sonderausführung, TSP-Nr. zu spez. Dienstleistung: (Mehrfachauswahl möglich) LABS frei, LABS = lackbenetzungsstörende Substanzen Kundenspezifische Parametrierung HART Ohne Tooling DVD (FieldCare setup) Sonderausführung, TSP-Nr. zu spez. Test, Zeugnis: (Mehrfachauswahl möglich) EN10204-3.1 Material mediumberührt 316/ 316L, Abnahmeprüfzeugnis...
Seite 19: Lagerung, Transport
Levelflex FMP55 Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse kann abreißen! Verletzungsgefahr! Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. ► Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten.
Seite 20: Montage
Montage Levelflex FMP55 Montage Montagemaße 6.1.1 Abmessungen Elektronikgehäuse 90 (3.54) 78 (3.07) A0015132 å 4 Gehäuse GT18 (316L); Abmessungen in mm (in) 78 (3.07) 90 (3.54) A0015133 å 5 Gehäuse GT19 (Kunststoff PBT); Abmessungen in mm (in) 90 (3.54) 78 (3.07) A0015134 å...
Seite 21: Fmp55: Abmessungen Prozessanschluss/Sonde
Levelflex FMP55 Montage 6.1.2 FMP55: Abmessungen Prozessanschluss/Sonde (4.8) = 100 (4) ø82.5 (ø3.25) ø59.8 (ø2.35) ø16 (ø 0.63) 2” ANSI B16.5 ø101 (ø3.98) DN50 EN1092 ø16 10K50 JIS B2220 (ø 0.63) 3” ANSI B16.5 ø131 (ø5.16) DN80 EN1092 ø16 10K80 JIS B2220 (ø...
Seite 22: Montagebedingungen
Montage Levelflex FMP55 Montagebedingungen 6.2.1 Geeignete Montageposition A0011281 • Stabsonden/Seilsonden: im Bypass/Schwallrohr montieren • Koaxsonden: können mit beliebigem Wandabstand montiert werden • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutzhaube verwendet werden. 6.2.2 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde.
Seite 23: Hinweise Zur Mechanischen Belastung Der Sonde
Levelflex FMP55 Montage 6 Nm 6 Nm = 100 mm (4”) = 100 mm (4”) 6 Nm 6 Nm A0014794 Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse • Ausführung des Levelflex (s. Produktstruktur): Merkmal 600 "Sondendesign", Ausprägung MB "Sensor abgesetzt, 3m Kabel" (® ä 18) •...
Seite 24: Hinweise Zum Prozessanschluss
Fixierung der Sonde Fixierung von Koaxsonden A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. 6.2.6 Besondere Montagesituationen Bypässe und Schwallrohre Für Informationen zu Bypasslösungen von Endress+Hauser kontaktieren Sie bitte Ihre Endress +Hauser-Vertriebsstelle. A0014129 Montage in Schwallrohr Montage in Bypass Endress+Hauser...
Seite 25: Unterirdische Tanks
Levelflex FMP55 Montage • Rohrdurchmesser: > 40 mm (1,6 in) (für Stabsonden). • Der Einbau einer Stabsonde kann bis zu einem Durchmesser von 100 mm erfolgen. Bei größeren Durchmessern wird der Einsatz einer Koaxsonde empfohlen. • Seitliche Abgänge, Löcher, Schlitze und Schweißnähte - bis maximal 5 mm (0,2 in) nach innen ragend - beeinflussen die Messung nicht.
Seite 26 Montage Levelflex FMP55 mm (in) A0014654 å 7 Prozessanschluss mit Flansch - FMP55 Behälterisolation Kompaktgerät Sensor abgesetzt (Merkmal 600) Endress+Hauser...
Seite 27: Messgerät Montieren
Levelflex FMP55 Montage Messgerät montieren 6.3.1 Benötigtes Montagewerkzeug • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.3.2 Gerät montieren Geräte mit Flansch montieren Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elektrischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen.
Seite 28: Seilsonden Montieren
Montage Levelflex FMP55 Seilsonden montieren HINWEIS Elektrostatische Entladungen können die Elektronik beschädigen. Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird. ► A0012852 Beim Einführen der Seilsonde in den Behälter Folgendes beachten: • Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen.
Seite 29: Montage Des Elektronikgehäuses
Levelflex FMP55 Montage Montage des Elektronikgehäuses 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 (1-1/4 ... 2) mm (inch) A0014793 å 8 Montage des Elektronikgehäuses mit dem Montagehalter Wandmontage Mastmontage Anschließen des Verbindungskables Benötigtes Werkzeug: Gabelschlüssel SW18...
Seite 30: Messumformergehäuse Drehen
Montage Levelflex FMP55 6.3.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumfor- mergehäuse drehen: max. 350° 8 mm 8 mm A0013713 Befestigungsschraube mit Gabelschlüssel lösen. Gehäuse in die gewünschte Richtung drehen. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse).
Seite 31: Montagekontrolle
Levelflex FMP55 Montage Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Seite 32: Elektrischer Anschluss
Elektrischer Anschluss Levelflex FMP55 Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 2-Draht, 4-20 mA HART (FMP5x - **A...) Ohne integrierten Überspannungsschutz – – 4...20 mA A0011294 Anschlussklemmen 4-20 mA HART passiv Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (® ä 36) Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 37) Anschluss für Field Communicator 375/475 oder Commubox FXA195...
Seite 33: (Fmp5X - **C
Levelflex FMP55 Elektrischer Anschluss 7.1.2 2-Draht, 4-20 mA HART, 4...20mA (FMP5x - **C...) Ohne integrierten Überspannungsschutz – – 4...20 mA – – 4...20 mA A0013923 Kabeleinführung für Stromausgang 1 Anschlussklemme für Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.B. RN221N); Klemmenspannung beachten (® ä 36) Widerstand für HART-Kommunikation (³...
Seite 34: 4-Draht, 4-20 Ma Hart
Elektrischer Anschluss Levelflex FMP55 7.1.3 4-Draht, 4-20 mA HART (FMP5x - **K/L...) Ohne integrierten Überspannungsschutz AC / DC – ³ 4...20 mA A0011340 Anschlussklemmen 4-20 mA HART aktiv Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 37) Analoges Anzeigeinstrument: Maximale Bürde beachten (®...
Seite 35: Anschluss Hart-Loop-Converter
Levelflex FMP55 Elektrischer Anschluss 7.1.4 Anschluss HART-Loop-Converter HMX50 Die dynamischen Variablen des HART-Protokolls können mit Hilfe des HART Loop Converters HMX50 in einzelne 4…20 mA-Stränge entkoppelt werden. Die Zuordnung der Variablen zum Stromausgang und die Definition der Messbereiche der einzelnen Parameter erfolgt im HMX50.
Seite 36: Kabeldurchmesser Und Adernquer
• Integrierter Überspannungsschutz im Gerät (in Vorbereitung) Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". • Externer Überspannungsschutz, zum Beispiel HAW562Z von Endress+Hauser. Beachten Sie bei der Verwendung des externen Überspannungsschutzes HAW562Z in explo- sionsgefährdeten Bereichen die zugehörigen Sicherheitshinweise XA015R.
Seite 37: Maximale Bürde
Levelflex FMP55 Elektrischer Anschluss 7.3.3 Maximale Bürde Um eine ausreichende Klemmenspannung bei Zweidraht-Geräten sicherzustellen, darf abhängig von der Versorgungsspannung U des Speisegeräts ein maximaler Bürdenwiderstand R (inklusive Zulei- tungswiderstand) nicht überschritten werden. R [ ] W 17.5 28.5 A0014079 Merkmal 20 "Hilfsenergie, Ausgang", Ausprägung A "2-Draht; 4-20mA HART"...
Seite 38: Messgerät Anschließen
Elektrischer Anschluss Levelflex FMP55 Ausgänge Klemmenspannung Merkmal 010 "Zulassung" 12…30 V alle Bei Vierdraht-Geräten (Merkmal 020, Ausprägungen "K" und "L") beträgt die zulässige Bürde 0 ... 500 W. Messgerät anschließen WARNUNG Explosionsgefahr! Entsprechende nationale Normen beachten. ► Angaben der Sicherheitshinweise (XA) einhalten.
Seite 39: Steckbare Federkraftklemmen
Levelflex FMP55 Elektrischer Anschluss A0013837 Kabel gemäß Klemmenbelegung anschließen (® ä 32). Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet; dann festziehen.
Seite 40 Elektrischer Anschluss Levelflex FMP55 Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul? Sind alle Gehäusedeckel montiert und fest angezogen? Ist die Sicherungskralle fest angezogen? Endress+Hauser...
Seite 41: Bedienmöglichkeiten
8.1.1 Vor-Ort-Bedienung A0014125 å 11 Möglichkeiten zur Vor-Ort-Bedienung Anzeigemodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Bedienmöglichkeiten über CDI-Schnittstelle (= Endress+Hauser Common Data Interface) 2.1 Computer mit Bedientool (FieldCare) 2.2 Commubox FXA291, angeschlossen an die CDI-Schnittstelle des Geräts Endress+Hauser...
Seite 42: Fernbedienung Über Hart
Bedienmöglichkeiten Levelflex FMP55 8.1.2 Fernbedienung über HART ENDRESS + HAUSER RMA 422 A0012624 å 12 Möglichkeiten der Fernbedinung über HART SPS (Speicherprogrammierbare Steuerung) Commubox FXA191 (RS232) oder FXA195 (USB) Computer mit Bedientool (z.B. FieldCare, AMS, Simatic PDM) Field Communicator 375, 475...
Seite 43: Das Bedienmenü
Levelflex FMP55 Bedienmöglichkeiten Das Bedienmenü 8.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Freigabecode eingeben Erweitertes Setup Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü 1 Untermenü...
Seite 44: Untermenüs Und Nutzerrollen
Bedienmöglichkeiten Levelflex FMP55 8.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Inhalt/Bedeutung Bediener Aufgaben im laufenden Messbetrieb: "Sprache" Legt die Bediensprache fest.
Seite 45 Levelflex FMP55 Bedienmöglichkeiten WP SIM DISPL Spare part: FMP52X-AB 02.01.03 Dev_R ex works SW update #1 SW update #2 A0013132 Gehäusedeckel über dem Anzeige- und Bediennmodul abschrauben. Anzeige- und Bedienmodul drehen und abnehmen. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt Anzeige- und Bedienmodul in der gewünschten Richtung aufsetzen und einrasten lassen.
Seite 46: Anzeige- Und Bedienmodul
Bedienmöglichkeiten Levelflex FMP55 Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung Übersicht A0012635 å 14 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert 1.4 Einheit Messwertdarstellung (Bargraph + 1 Wert) 2.1 Balkendiagramm für Messwert 1...
Seite 47: Anzeigesymbole Für Die Untermenüs
Levelflex FMP55 Bedienmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
Seite 48 Bedienmöglichkeiten Levelflex FMP55 Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diag- nosemeldung generiert.
Seite 49: Navigation Und Auswahl Aus Liste
Levelflex FMP55 Bedienmöglichkeiten 8.3.2 Navigation und Auswahl aus Liste Zur Navigation im Bedienmenü und zur Auswahl einer Option aus einer Auswahlliste dienen die Bedientasten. Taste Bedeutung Minus-Taste In der weiteren Beschreibung mit S dargestellt. • Bewegt in einer Auswahlliste den Markierungsbalken nach oben.
Seite 50: Beispiel: "Format Anzeige" Auf "2 Werte" Einstellen
Bedienmöglichkeiten Levelflex FMP55 Beispiel: "Format Anzeige" auf "2 Werte" einstellen X X X X X X X 20.50 Hauptmenü 0104-1 Language Deutsch Anzeige/Betrieb Hauptmenü Setup Language Anzeige/Betrieb / ../Anzeige/Betrieb 0091-1 Setup Zugriff Anzeige Bediener Status Verrieg. / ../Anzeige/Betrieb Anzeige Status Verrieg.
Seite 51: Zahlen Eingeben
Levelflex FMP55 Bedienmöglichkeiten 8.3.3 Zahlen eingeben Beim Öffnen eines numerischen Parameters erscheint die Eingabematrix für Zahlen: A0012054 Matrixfelder für die Eingabe von Zahlen Matrixfeld Bedeutung Auswahl der Zahlen von 0...9 A0011982 A0011983 Dezimaltrennzeichen an der Eingabemarke einfügen A0011986 Auswahl bestätigen A0011984 Eingabe beenden, ohne die Änderungen zu übernehmen...
Seite 52: Text Eingeben
Bedienmöglichkeiten Levelflex FMP55 8.3.4 Text eingeben Beim Öffnen eines Textparameters erscheint die Eingabematrix für Buchstaben, Zahlen und Son- derzeichen: A0012110 Matrixfelder für die Eingabe von Buchstaben, Zahlen und Sonderzeichen Matrixfeld Bedeutung Auswahl der Buchstaben von A...Z A0012001 A0012002 Umschalten • zwischen Groß- und Kleinbuchstaben •...
Seite 53: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Levelflex FMP55 Bedienmöglichkeiten 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung aufgenommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstellen: (2s) A0014274 Endress+Hauser...
Seite 54: Messgerät Via Hart-Protokoll Einbinden
Messgerät via HART-Protokoll einbinden Levelflex FMP55 Messgerät via HART-Protokoll einbinden Übersicht zu den Gerätebeschreibungsdateien (DD) HART Hersteller-ID 0x11 Gerätetypkennung 0x34 HART-Spezifikation DD-Dateien Informationen und Dateien unter: • www.endress.com • www.hartcomm.org HART-Gerätevariablen und Messwerte Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariablen bei Trennschichtmessungen...
Seite 55: Inbetriebnahme
Levelflex FMP55 Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 31) • Checkliste "Anschlusskontrolle" (® ä 39) 10.2 Kontrast des Anzeigemoduls einstellen •...
Seite 56: Sprache Einstellen
Inbetriebnahme Levelflex FMP55 10.4 Sprache einstellen 10.4.1 Sprache einstellen über Vor-Ort-Anzeige A0013637 10.4.2 Sprache einstellen über Bedientool (FieldCare) A0013842_300 Endress+Hauser...
Seite 57: Trennschichtmessung Konfigurieren
Levelflex FMP55 Inbetriebnahme 10.5 Trennschichtmessung konfigurieren 100% DK (DC ) A0011177 å 17 Konfigurationsparameter für Trennschichtmessung R = Referenzpunkt der Messung = Distanz Trennschicht (Abstand Flansch bis DK E = Abgleich Leer (= Nullpunkt) = Füllstand Trennschicht F = Abgleich Voll (= Spanne) = Distanz Füllstand Gesamt...
Seite 58: Stromausgänge Konfigurieren
Inbetriebnahme Levelflex FMP55 HINWEIS Fehlmessung durch falsche Dielektrizitätszahl des unteren Mediums Falls bei der Betriebsart "Trennschicht+Kapazitiv" das untere Medium nicht Wasser ist, dann ► muss die Dielektriztitätszahl (DK-Wert) dieses unteren Mediums angegeben werden: Setup ® Erweitert. Setup ® Trennschicht ® DK untere Phase HINWEIS Fehlmessung durch falsche Leerkapazität...
Seite 59: Anpassung Der Vor-Ort-Anzeige
Levelflex FMP55 Inbetriebnahme Parameter Werkeinstellung bei Geräten mit 1 Stromaus- Werkeinstellung bei Geräten mit 2 Stromaus- gang gängen 3. Anzeigewert Obere Trennschichtdicke Stromausgang 1 4. Anzeigewert Stromausgang 1 Stromausgang 2 10.7.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Menüs angepasst werden: Setup ®...
Seite 60: Störungsbehebung
Störungsbehebung Levelflex FMP55 Störungsbehebung 11.1 Fehlersuche Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung stimmt nicht mit Richtige Spannung anlegen. der Angabe auf dem Typenschild übe- rein. Versorgungsspannung ist falsch gepolt. Versorgungsspannung umpolen. Anschlusskabel haben keinen Kontakt zu Kontaktierung der Kabel prüfen und gegebe-...
Seite 61: Diagnoseereignisse
Levelflex FMP55 Störungsbehebung Fehler Mögliche Ursache Behebung Nutzecho ausgeblendet. Ausblendung löschen und gegebenenfalls neu aufnehmen. Gerät zeigt bei leerem Tank Falsche Sondenlänge Sondenlängenkorrektur durchführen einen Füllstand an. (® ä 106). Störecho Bei leerem Tank Ausblendung über die gesamte Sondenlänge durchführen (®...
Seite 62: Statussymbole (Symbol Für Ereignisverhalten)
Störungsbehebung Levelflex FMP55 "Funktionskontrolle" Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). A0013959 "Außerhalb der Spezifikation" Das Gerät wird betrieben: • Außerhalb seiner technischen Spezifikationen (z.B. während des Anlaufens oder einer Reinigung) • Außerhalb der vom Anwender vorgenommenen Parametrierung (z.B. maximaler Füllstand in...
Seite 63: Behebungsmaßnahmen Aufrufen
Levelflex FMP55 Störungsbehebung 11.2.2 Behebungsmaßnahmen aufrufen Meldung zu Behebungsmaßnahmen X X X X X X X X X X X X X X 20.50 S441 Stromausg. 1 Stromausg. 1 (ID:153) S441 2d11h05m55s 1. Prozess prüfen 2. Einstellungen Stromausgang prüfen A0013940-DE...
Seite 64 Störungsbehebung Levelflex FMP55 Elektronikfehler Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F242 Software inkompatibel 1. Software prüfen. Alarm 2. Hauptelektronik flashen oder tauschen. F252 Module inkompatibel 1. Elektronikmodule prüfen. Alarm 2. I/O- oder Hauptelektronikmodul tauschen. F261 Elektronikmodule 1. Gerät neu starten. Alarm 2.
Seite 65: Software-Historie
Levelflex FMP55 Störungsbehebung Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung C491 Simulation Stromausgang Simulation ausschalten. Warnung C585 Simulation Distanz Simulation ausschalten. Warnung Prozessfehler Diagnoseereignis Behebungsmaßnahme Code Beschreibung F803 Schleifenstrom 1 1. Verkabelung prüfen. Alarm M803 2. I/O-Modul tauschen. Warnung F825 Betriebstemperatur 1. Umgebungstemperatur prüfen.
Seite 66: Reparatur
12.1 Allgemeine Hinweise 12.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durch- geführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammenge- fasst.
Seite 67: Ersatzteile
Levelflex FMP55 Reparatur 12.2 Ersatzteile • Einige austauschbare Messgerät-Komponenten sind durch ein Ersatzteiltypenschild gekennzeich- net. Dieses enthält Informationen zum Ersatzteil. • Im Anschlussraumdeckel des Messgeräts befindet sich ein Ersatzteiltypenschild, das folgende Angaben enthält: – Eine Auflistung der wichtigsten Ersatzteile zum Messgerät inklusive ihrer Bestellinformation.
Seite 68: Wartung
Wartung Levelflex FMP55 Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuse- oberfläche und die Dichtungen nicht angreift. Endress+Hauser...
Seite 69: Zubehör
Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnittstelle. Für Einzelheiten: Dokument "Technische Information" TI404F/00 Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI405C/07 Zubehör Beschreibung...
Seite 70: Servicespezifisches Zubehör
Zubehör Beschreibung FieldCare FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelligenten Feldeinrichtungen in Ihrer Anlage konfigurieren und unterstützt Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 71: Systemkomponenten
Levelflex FMP55 Zubehör 14.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Memo- Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Prozess- graph M größen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätz- lich auf DSD-Karte oder USB-Stick.
Seite 72: Rücksendung
• Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebs- anleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren.
Seite 73: Entsorgung
Levelflex FMP55 Entsorgung Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten zu achten. Endress+Hauser...
Seite 74: Übersicht Bedienmenü
Übersicht Bedienmenü Levelflex FMP55 Übersicht Bedienmenü Sprache (® ä 78) Anzeige/Betrieb ® Zugriffsrechte Anzeige (® ä 79) Status Verriegelung (® ä 79) Format Anzeige (® ä 79) Kontrast Anzeige (® ä 81) Intervall Anzeige (® ä 82) Setup ® Betriebsart (®...
Seite 75 Levelflex FMP55 Übersicht Bedienmenü Berechnete DK (® ä 96) Nutze berechnete DK (® ä 97) Setup ® Erweitert. Setup ® Linearisierung ® Linearisierungsart (® ä 98) Einheit nach Linearisierung (® ä 98) Freitext (® ä 99) Maximalwert (® ä 99) Durchmesser (®...
Seite 76 Übersicht Bedienmenü Levelflex FMP55 3. Wert Nachkommastellen (® ä 114) 4. Anzeigewert (® ä 115) 4. Wert Nachkommastellen (® ä 115) Intervall Anzeige (® ä 82) Dämpfung Anzeige (® ä 116) Kopfzeile (® ä 116) Kopfzeilentext (® ä 116) Trennzeichen (®...
Seite 77 Levelflex FMP55 Übersicht Bedienmenü Gerätetyp (® ä 127) Hersteller-ID (® ä 127) Diagnose ® Messwert ® Distanz (® ä 86) Füllstand linearisiert (® ä 128) Trennschichtdistanz (® ä 86) Trennschicht linearisiert (® ä 128) Obere Trennschichtdicke (® ä 128) Ausgangsstrom 1/2 (®...
Seite 78: Beschreibung Der Geräteparameter
Beschreibung der Geräteparameter Levelflex FMP55 Beschreibung der Geräteparameter • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmodul • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Softwareverriegelung gesperrt werden können (®...
Seite 79: Menü "Anzeige/Betrieb
Levelflex FMP55 Beschreibung der Geräteparameter 18.1 Menü "Anzeige/Betrieb" Dieses Menü erscheint nur, wenn eine Vor-Ort-Anzeige vorhanden ist. Zugriffsrechte Anzeige Anzeige/Betrieb ® Zugriff Anzeige Navigation Setup ® Erweitertes Setup ® Zugriff Anzeige Beschreibung Anzeige der Zugriffsrechte auf Parameter via Vor-Ort-Bedienung. Erscheint vor einem Parameter ein -Symbol, ist er mit den aktuellen Zugriffsrechten über die Vor-Ort-Anzeige nicht änderbar.
Seite 80: Navigation
Beschreibung der Geräteparameter Levelflex FMP55 Anzeige/Betrieb ® Format Anzeige Navigation Setup ® Erweitert. Setup ® Anzeige ® Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Es lassen sich Darstellungsform (Größe, Bargraph) und Anzahl der angezeigten Messwerte (1...4) einstellen. Diese Einstellung gilt nur für den normalen Messbetrieb.
Seite 81: Zusätzliche Information
Levelflex FMP55 Beschreibung der Geräteparameter Zusätzliche Information 1 Wert groß A0011948-DE Bargraph + 1 Wert A0012011-DE 2 Werte A0012013-DE Wert groß + 2 Werte A0012016-DE 4 Werte A0012019-DE Kontrast Anzeige Anzeige/Betrieb ® Kontrast Anzeige Navigation Beschreibung Anpassung des Anzeigekontrasts an die Umgebungsbedingungen (z.B. an Ablesewinkel oder Beleuchtung).
Seite 82: Menü "Setup
Beschreibung der Geräteparameter Levelflex FMP55 Werkseinstellung 30 % Intervall Anzeige Navigation Anzeige/Betrieb ® Intervall Anz. Setup ® Erweitert. Setup ® Anzeige ® Intervall Anz. Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alternierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte fest- gelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige...
Seite 83 Levelflex FMP55 Beschreibung der Geräteparameter Werkseinstellung Tanktyp Navigation Setup ® Tanktyp Setup ® Erw. Setup ® Trennschicht ® Tanktyp Beschreibung Festlegung des Tanktyps Auswahl Bypass/Schwallrohr Werkseinstellung Abhängig von der bestellten Sonde. Zusätzliche Information Für Koax-Sonden steht der Tanktyp immer auf "Koax".
Seite 84 A0013181 Eingabe 0 ... 20 Werkseinstellung Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufgeführt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.endress.com) herunter- geladen werden kann. Abgleich Leer Navigation Setup ® Abgleich Leer Beschreibung Festlegung des Leerabgleichs E.
Seite 85: Trennschicht
Levelflex FMP55 Beschreibung der Geräteparameter Setup ® Abgleich Voll Navigation Beschreibung Festlegung des Vollabgleichs F. F ist der Abstand zwischen minimalem Füllstand (0%) und maximalen Füllstand (100%). 100% Der Vollabgleich gilt sowohl für die Trenn- schichthöhe als auch für den Gesamtfüllstand.
Seite 86 Beschreibung der Geräteparameter Levelflex FMP55 Beschreibung Zeigt gemessene Höhe L der Trennschicht (vor Linearisierung) A0013197 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet . Distanz Navigation Setup ® Distanz Diagnose ® Messwert ® Distanz Beschreibung Zeigt die gemessene Distanz D...
Seite 87 Levelflex FMP55 Beschreibung der Geräteparameter Beschreibung Zeigt die gemessene Distanz D vom Referenzpunkt (Unterkante des Flansches beziehungsweise Ein- schraubstückes) zur Trennschicht A0013202 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet . Signalqualität Navigation Setup ® Signalqualität Beschreibung Anzeige der Signalqualität Anzeige •...
Seite 88: Die Sequenz "Ausblendung
Beschreibung der Geräteparameter Levelflex FMP55 18.2.1 Die Sequenz "Ausblendung" Bestätigung Distanz Navigation Setup ® Ausblendung ® Bestätig. Dist. Beschreibung Bestätigung, ob die angezeigte Distanz mit der tatsächlichen Distanz übereinstimmt. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl • Manuelle Map-Aufnahme Zu wählen, wenn der Ausblendungsbereich manuell über den Parameter Ende Ausblendung...
Seite 89 Levelflex FMP55 Beschreibung der Geräteparameter Eingabe 0,1 m (0,33 ft) ... Sondenlänge (LN) Werkseinstellung 0,1 m (0,33 ft) Zusätzliche Information Die Distanz wird ab dem Referenzpunkt gemessen, das heißt ab der Unterkante des Montageflan- sches oder Einschraubstücks. Als Referenz wird der Parameter Aktuelle Ausblendung zusammen mit diesem Parameter ange- zeigt.
Seite 90: Untermenü "Erweitertes Setup
Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschützte Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebsstelle. Eingabe 0…9 999...
Seite 91 Levelflex FMP55 Beschreibung der Geräteparameter Zusätzliche Information Eingabe Wenn der Freigabecode nicht im Eingabebereich liegt, gibt das Gerät eine entsprechende Meldung aus. Werkseinstellung Wird die Werkseinstellung nicht geändert oder als Freigabecode 0 definiert, sind die Parameter nicht schreibgeschützt und die Konfigurationsdaten des Geräts damit immer änderbar. Der Anwender ist in der Rolle des Instandhalters angemeldet.
Seite 92 Beschreibung der Geräteparameter Levelflex FMP55 Untermenü "Trennschicht" Prozesseigenschaft Setup ® Erw. Setup ® Trennschicht ® Prozesseigensch. Navigation Beschreibung Festlegung der typischen Füllstand-Änderungsgeschwindigkeit Auswahl • Schnell > 1 m(40")/min • Standard < 1 m(40")/min • Mittel < 10 cm(4")/min • Langsam < 1 cm(0,4")/min •...
Seite 93: Emulsionsschicht
Signalauswertung: Der Gesamtfüllstand wird immer über das Geführte Radar, die Trennschicht- höhe immer über die Kapazitive Messung bestimmt. • Sonderparam.: Trennschicht + Kapazitiv Hinweis: Diese Option sollte nur nach Rücksprache mit Endress+Hauser gewählt werden. Voraussetzung: Die spezifische Kapazität (pF/m) ist bekannt. Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, werden der Gesamtfüllstand und die Trennschichthöhe über das Geführte Radar bestimmt.
Seite 94: Füllstandeinheit
Beschreibung der Geräteparameter Levelflex FMP55 Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufgeführt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.endress.com) heruntergeladen werden kann. Füllstandeinheit Setup ® Erw. Setup ® Trennschicht ® Füllstandeinheit Navigation Beschreibung Festlegung der Füllstandeinheit...
Seite 95 Levelflex FMP55 Beschreibung der Geräteparameter Zusatzinformation Echos innerhalb der Blockdistanz werden bei der Siganlauswertung nicht berücksichtigt. Die obere Blockdistanz wird verwendet, um • Störechos am oberen Ende der Sonde auszublen- den (1). • bei gefluteten Bypässen das Echo des Gesamtfüll- standes auszublenden (2).
Seite 96 Beschreibung der Geräteparameter Levelflex FMP55 Sequenz "Automatische DK-Berechnung" Wenn bei Trennschichtmessungen die Dicke des oberen Mediums zu einem bestimmten Zeitpunkt bekannt ist (z.B. durch eine Handmessung), kann mit Hilfe der Sequenz "Automatische DK-Berech- nung" die Dielektrizitätskonstante des oberen Mediums bestimmt werden.
Seite 97 Levelflex FMP55 Beschreibung der Geräteparameter Nutze berechnete DK Setup ® Erw. Setup ® Trennschicht ® Auto. DK Berech. ® Nutz. berech. DK Navigation Bedeutung Bestätigung, ob die automatisch berechnete DK verwendet werden soll. Auswahl • Sichern + beenden Die neu berechnete DK wird übernommen. Anschließend verlässt das Gerät die Sequenz (Anzeige "End of sequence")
Seite 98 Beschreibung der Geräteparameter Levelflex FMP55 Untermenü "Linearisierung" Linearisierungsart Setup ® Erw. Setup ® Linearisierung ® Linearisier. Art Navigation Beschreibung Festlegung der Linearisierungsart Auswahl • Keine Der Füllstand wird ohne Umrechnung in der Füll- 100% standeinheit ausgegeben. • Linear (A) • Tabelle (B) •...
Seite 99 Levelflex FMP55 Beschreibung der Geräteparameter Beschreibung Wahl der Einheit für den linearisierten Wert Auswahl • Free text • t • lb • ton • kg • impGal • UsGal • cf • cm • dm • m • hl • l •...
Seite 100 Beschreibung der Geräteparameter Levelflex FMP55 Werkseinstellung Durchmesser Navigation Setup ® Erw. Setup ® Linearisierung ® Durchmesser Voraussetzung Nur sichtbar, wenn eine der folgenden Linearisierungsarten gewählt wurde: • Zylindrisch liegend • Kugeltank Beschreibung Eingabe des Tankdurchmessers Eingabe 0 ... 9999.999 m (32808 ft) Werkseinstellung 2 m (6.6 ft)
Seite 101 Levelflex FMP55 Beschreibung der Geräteparameter Setup ® Erw. Setup ® Linearisierung ® Tabellenmodus Navigation Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde. Beschreibung Wahl des Eingabemodus für die Linearisierungstabelle Auswahl • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben •...
Seite 102 Beschreibung der Geräteparameter Levelflex FMP55 Zusätzliche Information Bei Tabellenmodus = Manuell: Der Parameter Füllstand ist Eingabeparameter. Bei Tabellenmodus = Halbautomatisch: Der Parameter Füllstand ist Leseparameter. Kundenwert Navigation Setup ® Erw. Setup ® Linearisierung ® Kundenwert Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde.
Seite 103 Levelflex FMP55 Beschreibung der Geräteparameter Untermenü "Sicherheitseinstellungen" Ausgang Echoverlust Setup ® Erw. Setup ® Sicherh.einst. ® Ausgang Echoverl. Navigation Beschreibung Festlegung des Ausgangssignals bei Echoverlust Auswahl • Letzter gültiger Wert Bei Echoverlust wird der letzte gültige Messwert gehalten. • Rampe Echoverlust Bei Echoverlust wird der Ausgang mit einer konstanten Rampe gegen 0% oder 100% geführt.
Seite 104 Beschreibung der Geräteparameter Levelflex FMP55 Beschreibung Festlegung der Rampensteigung bei Echoverlust 100% A0013269 Verzögerung Echoverlust Rampe Echoverlust (positiver Wert) Rampe Echoverlust (negativer Wert) Eingabe -9999999,0 ... + 9999999,0 %/min Werkseinstellung 0 %/min Zusatzinformation • Die Rampensteigung wird angegeben in Prozent des parametrierten Messbereichs pro Minute (%/ min) •...
Seite 105 Levelflex FMP55 Beschreibung der Geräteparameter Sequenz "SIL/WHG-Bestätigung" Die Sequenz "SIL/WHG-Bestätigung" ist nur bei Geräten mit SIL-Zulassung vorhanden (Merk- mal 590: "Weitere Zulassung", Ausprägung LA: "SIL" ), solange sie sich nicht im SIL/WHG- verriegelten Zustand befinden. Die Sequenz "SIL/WHG-Bestätigung" wird benötigt, um das Gerät in den SIL- oder WHG-verrie- gelten Zustand zu bringen.
Seite 106 Beschreibung der Geräteparameter Levelflex FMP55 Sequenz "Sondenlängenkorrektur" Mit der Sequenz "Sondenlängenkorrektur" lässt sich sicherstellen, dass das Gerät das Sondenend- signal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge übereinstimmt. Die automatische Sondenlängenkorrektur kann nur durchgeführt werden, wenn die Sonde im Behälter eingebaut und...
Seite 107 Levelflex FMP55 Beschreibung der Geräteparameter Aktuelle Sondenlänge Setup ® Erw. Setup ® Sondenläng.korr. ® Akt. Sondenlänge Navigation Beschreibung Je nach Parametrierung: • In den meisten Fällen: Anzeige der gemessenen Sondenlänge (gemäß dem detektierten Sondenendsignal). • Nur für Bestätigung Sondenlänge = Manuell: Eingabe der tatsächlichen Sondenlänge...
Seite 108 Beschreibung der Geräteparameter Levelflex FMP55 Untermenüs "Stromausgang 1"/"Stromausgang 2" Zuordnung Stromausgang Navigation Setup ® Erweitert. Setup ® Stromausg. 1 ® Zuord. Strom Setup ® Erweitert. Setup ® Stromausg. 2 ® Zuord. Strom Beschreibung Zuordnung einer Prozessgröße zum Stromausgang. Auswahl • Füllstand linearisiert •...
Seite 109 Levelflex FMP55 Beschreibung der Geräteparameter Werkseinstellung 4…20 mA NAMUR Zusätzliche Information Fester Stromwert Der Stromwert ist fest eingestellt über Parameter Fester Stromwert (® ä 109). Beispiel Zeigt den Zusammenhang vom Strombereich für die Prozesswertausgabe und den beiden Ausfalls- ignalpegeln: I [mA] A0013316 Stromstärke...
Seite 110 Beschreibung der Geräteparameter Levelflex FMP55 Zusätzliche Information Messwertschwankungen wirken sich am Stromausgang mit einer exponentiellen Verzögerung aus, deren Zeitkonstante durch diesen Parameter gegeben ist. Bei einer niedrigen Zeitkonstante folgt der Stromausgang dem Messwert schnell, bei einer hohen Zeitkonstante hingegen folgt er verzögert.
Seite 111 Levelflex FMP55 Beschreibung der Geräteparameter Ausgangsstrom 1...2 Navigation Setup ® Erweitert. Setup ® Stromausg. 1 ® Ausgangsstrom 1 Diagnose ® Messwert ® Ausgangsstrom 1 Setup ® Erweitert. Setup ® Stromausg. 2® Ausgangsstrom 2 Diagnose ® Messwert ® Ausgangsstrom 2 Beschreibung Anzeige des berechneten Ausgangsstroms in mA.
Seite 112 Beschreibung der Geräteparameter Levelflex FMP55 Das Untermenü "Anzeige" Für Bedientools: Das Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Format Anzeige (® ä 79) 1. Anzeigewert Navigation Setup ® Erweitert. Setup ® Anzeige ® 1. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts.
Seite 113 Levelflex FMP55 Beschreibung der Geräteparameter Standardeinstellung x.xx 2. Anzeigewert Navigation Setup ® Erweitert. Setup ® Anzeige ® 2. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehrere Messwerte unter- einander, erscheint dieser an 2. Stelle. Der Wert wird nur während normalen Messbetriebs ange- zeigt.
Seite 114 Beschreibung der Geräteparameter Levelflex FMP55 3. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 3. Anzeigewert Navigation Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehr als zwei Messwerte untereinander, erscheint dieser an 3. Stelle. Der Wert wird nur während normalen Messbetriebs angezeigt.
Seite 115 Levelflex FMP55 Beschreibung der Geräteparameter 4. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 4. Anzeigewert Navigation Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen vier Messwerte unterei- nander, erscheint dieser an 4. Stelle. Der Wert wird nur während normalen Messbetriebs angezeigt.
Seite 116 Beschreibung der Geräteparameter Levelflex FMP55 Dämpfung Anzeige Setup ® Erweitertes Setup ® Anzeige ® Dämpfung Anzeige Navigation Beschreibung Einstellen der Reaktionszeit der Vor-Ort-Anzeige auf prozessbedingte Messwertschwankungen. Dazu wird eine Zeitkonstante eingegeben: Bei einer niedrigen Zeitkonstante reagiert die Anzeige besonders schnell auf schwankende Messgrößen, bei einer hohen Zeitkonstante wird sie hingegen abgedämpft.
Seite 117 Levelflex FMP55 Beschreibung der Geräteparameter Beschreibung Eingabe eines kundenspezifischen Textes für die Kopfzeile der Vor-Ort-Anzeige. Er erscheint nur während des normalen Messbetriebs. XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Eingabe Max. 12 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /)
Seite 118: Zusätzliche Information
Beschreibung der Geräteparameter Levelflex FMP55 Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxxx Zusätzliche Information Gilt nur für Zahlen im Bedienmenü (zum Beispiel Abgleich Leer, Abgleich Voll), nicht für die Messwertdarstellung. Für die Messwertdarstellung wird die Zahl der Nachkommastellen eingestellt in den Parametern 1.
Seite 119 Levelflex FMP55 Beschreibung der Geräteparameter Untermenü "Datensicherung Anzeige" Das Untermenü Datensicherung Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
Seite 120 Beschreibung der Geräteparameter Levelflex FMP55 Auswahl • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzeigemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
Seite 121: Menü "Diagnose
Levelflex FMP55 Beschreibung der Geräteparameter 18.3 Menü "Diagnose" Aktuelle Diagnose Navigation Diagnose ® Akt. Diagnose Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleichzeitig auf- treten, wird die Meldung mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
Seite 122: Untermenü "Diagnoseliste
Beschreibung der Geräteparameter Levelflex FMP55 18.3.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
Seite 123: Untermenü "Ereignis-Logbuch
Levelflex FMP55 Beschreibung der Geräteparameter 18.3.2 Untermenü "Ereignis-Logbuch" Filteroptionen Navigation Diagnose ® Ereignis-Logbuch ® Filteroptionen Beschreibung Auswahl der Kategorie (Statussignal), deren Ereignismeldungen in der Ereignisliste angezeigt wer- den. Die Statussignale sind gemäß NAMUR NE 107 klassifiziert: F = failure, M = maintenance...
Seite 124 Beschreibung der Geräteparameter Levelflex FMP55 Endress+Hauser...
Seite 125: Untermenü "Geräteinformation
Anzeige der Seriennummer des Messgeräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
Seite 126 Beschreibung der Geräteparameter Levelflex FMP55 Diagnose ® Geräteinfo ® Bestellcode Navigation Beschreibung Anzeige des Bestellcodes des Geräts. Er befindet sich auch auf dem Typenschild. Der Code entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.
Seite 127 Levelflex FMP55 Beschreibung der Geräteparameter Beschreibung Anzeige der Geräte-ID (Device ID) zur eindeutigen Identifizierung des Gerätes in einem HART- Netzwerk Die Geräte-ID ist neben Gerätetyp und Hersteller-ID ein Teil der eindeutigen Gerätekennung (Unique ID). Durch die Gerätekennung wird jedes HART-Gerät eindeutig identifiziert.
Seite 128: Untermenü "Messwert
Beschreibung der Geräteparameter Levelflex FMP55 18.3.4 Untermenü "Messwert" Distanz (® ä 86) Füllstand linearisiert Navigation Diagnose ® Messwert ® Füllst. linearis. Beschreibung Anzeige des linearisierten Füllstands Trennschichtdistanz (® ä 86) Trennschicht linearisiert Navigation Diagnose ® Messwert ® Trenns.linearis. Beschreibung Anzeige des linearisierten Trennschichthöhe...
Seite 129: Klemmenspannung
Levelflex FMP55 Beschreibung der Geräteparameter Gemessener Stromausgang 1 Navigation Diagnose ® Messwert ® Gemess. Strom 1 Beschreibung Anzeige des aktuell gemessenen Stromwerts vom Stromausgang. Klemmenspannung 1 Diagnose ® Messwert ® Klemmenspannung 1 Navigation Beschreibung Anzeige der aktuellen Klemmenspannung, die am Stromausgang anliegt.
Seite 130: Untermenü "Simulation
Beschreibung der Geräteparameter Levelflex FMP55 18.3.5 Untermenü "Simulation" Zuordnung Simulation Prozessgröße Navigation Diagnose ® Simulation ® Zuord. Prozessgr Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktions- kontrolle (C) angezeigt.
Seite 131 Levelflex FMP55 Beschreibung der Geräteparameter Beschreibung Ein- und Ausschalten der Simulation vom Stromausgang. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktionskontrolle (C) ange- zeigt. Der gewünschte Simulationswert wird in Parameter Wert Stromausgang 1...2 festgelegt (®...
Seite 132: Untermenü "Gerätetest
Beschreibung der Geräteparameter Levelflex FMP55 18.3.6 Untermenü "Gerätetest" Start Gerätetest Navigation Diagnose ® Gerätetest ® Start Gerätetest Beschreibung Start eines Gerätetests. Auswahl • Nein Das Gerät verlässt den Parameter, ohne dass ein Gerätetest stattfindet. • Ja Es wird ein Gerätetest durchgeführt.
Seite 133 Levelflex FMP55 Beschreibung der Geräteparameter Diagnose ® Gerätetest ® Füllstandsignal Navigation Voraussetzung Nur sichtbar, nachdem ein Gerätetest durchgeführt wurde. Beschreibung Anzeige des Ergebnisses des Gerätetests speziell für das Füllstandsignal Anzeige • Ungeprüft • Prüfung nicht in Ordnung Überprüfen Sie den Einbau und den DK-Wert des Mediums •...
Seite 134: Untermenü "Gerät Zurücksetzen
Beschreibung der Geräteparameter Levelflex FMP55 18.3.7 Untermenü "Gerät zurücksetzen" Gerät zurücksetzen Navigation Diagnose ® Gerät rücksetzen ® Gerät rücksetzen Beschreibung Zurücksetzen der gesamten Gerätekonfiguration oder eines Teils der Konfiguration auf einen defi- nierten Zustand. Auswahl • Abbrechen Der Parameter wird ohne Aktion verlassen.
Seite 135: Stichwortverzeichnis
Levelflex FMP55 Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Betriebssicherheit ......9 Betriebszeit (Parameter) ..... . . 119 1.
Seite 136 Stichwortverzeichnis Levelflex FMP55 Erweiterter Bestellcode 1 (Parameter) ....126 Erweiterter Bestellcode 2 (Parameter) ....126 Intervall Anzeige (Parameter) .
Seite 137 Levelflex FMP55 Stichwortverzeichnis Allgemeine Informationen ....36 Unterirdische Tanks ......25 Rampe Echoverlust (Parameter) .
Seite 139 Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
Seite 140 www.endress.com/worldwide *71120863* BA01003F/00/DE/10.10 71120863 CCS/COSIMA 71120863...

Endress+Hauser Levelflex FMP55 Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Levelflex FMP55

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP55

Inhaltsverzeichnis
