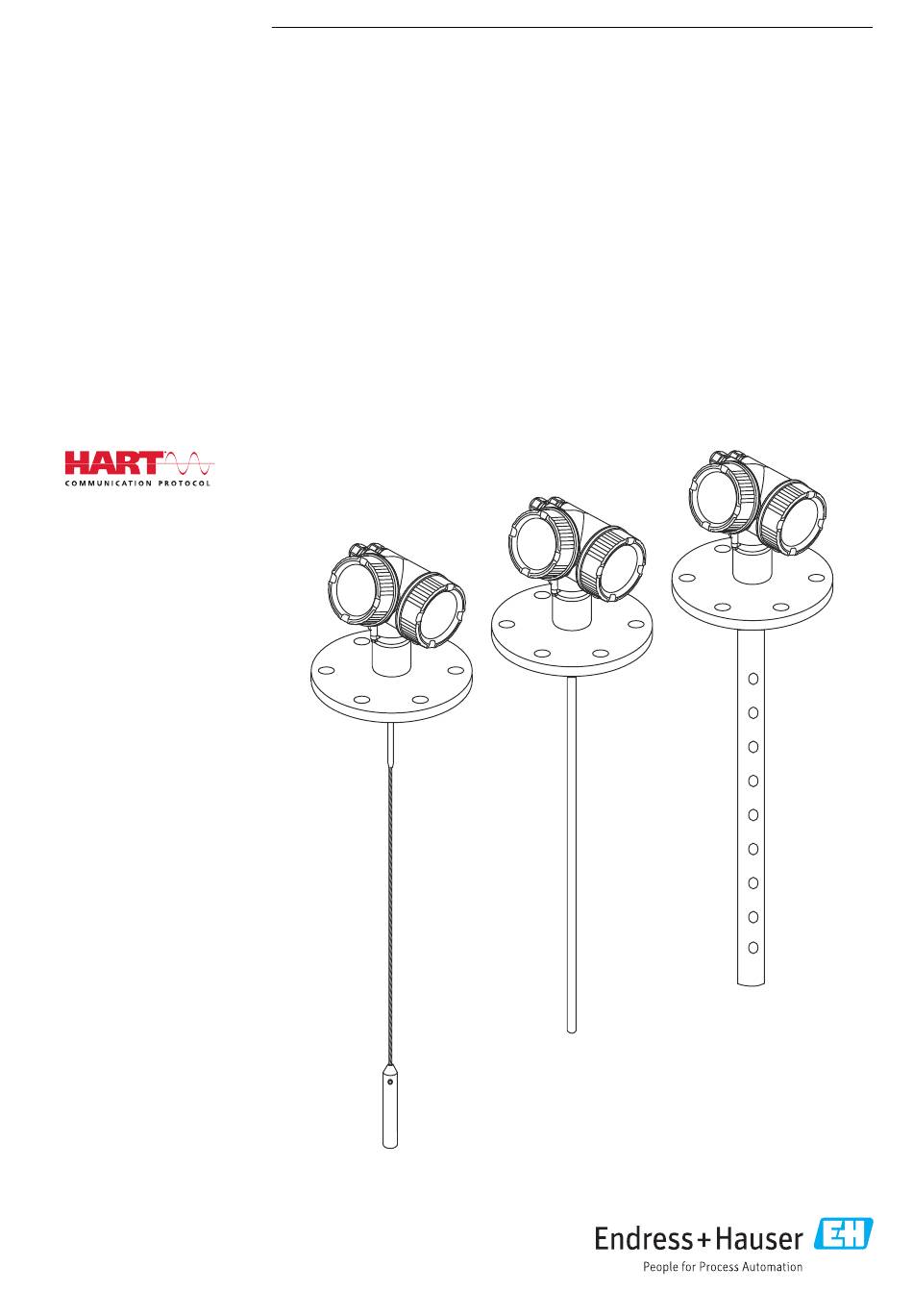

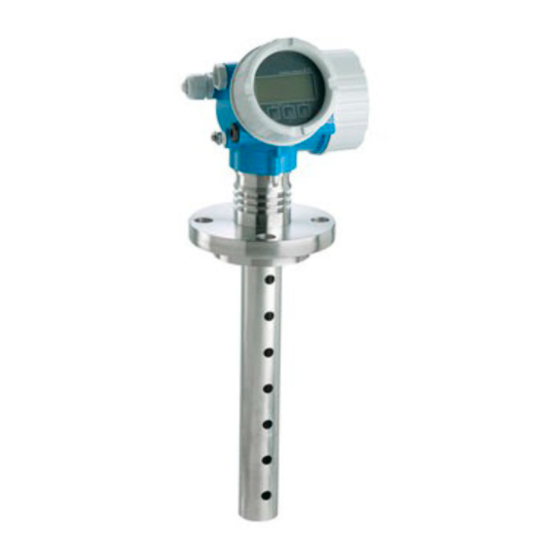

Seite 1 Products Solutions Services BA01003F/00/DE/18.16 71344070 01.03.zz (Gerätefirmware) Betriebsanleitung Levelflex FMP55 HART Geführtes Radar...
Seite 2 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
(DD) ....... 66 6.1.6 Besondere Montagesituationen ..26 HART-Gerätevariablen und Messwerte ..66 Endress+Hauser...
Seite 4 Zubehör ......90 15.1 Gerätespezifisches Zubehör ....90 15.1.1 Wetterschutzhaube ....90 Endress+Hauser...
Seite 5: Wichtige Hinweise Zum Dokument
Levelflex FMP55 HART Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6: Werkzeugsymbole
Wichtige Hinweise zum Dokument Levelflex FMP55 HART 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher A0013442 Schlitzschraubendreher A0011220 Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 7: Symbole Am Gerät
Levelflex FMP55 HART Wichtige Hinweise zum Dokument Symbol Bedeutung Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. 1.2.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung.
Seite 8: Ergänzende Dokumentation
Verification und Heartbeat Monitoring zur Verfügung stehen. Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...
Seite 9: Sicherheitshinweise (Xa)
Levelflex FMP55 HART Wichtige Hinweise zum Dokument 1.3.1 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung. Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie, Ausgang" für ATEX II 1G Ex ia IIC T6 Ga...
Seite 10 Wichtige Hinweise zum Dokument Levelflex FMP55 HART Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie, Ausgang" für NEPSI Ex ia IIC T6 Ga/Gb, Ex iaD 20/21 T85…90°C FMP55 XA00638F XA00638F XA00638F XA00644F XA00638F NEPSI Ex d[ia] IIC T6 Ga/Gb, DIP A20/21 T85…90°C...
Seite 11 Levelflex FMP55 HART Wichtige Hinweise zum Dokument Ex-Kennzeichnung bei Anschluss der abgesetzten Anzeige FHX50 Wenn das Gerät für die abgesetzte Anzeige FHX50 vorbereitet ist (Produkstruktur: Merk- mal 030 "Anzeige, Bedienung", Ausprägung L oder M), dann ändert sich die Ex-Kennzeich- nung einiger Zertifikate gemäß folgender Tabelle Merkmal 010 ("Zulas-...
Seite 12: Grundlegende Sicherheitshin
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...
Seite 13: Arbeitssicherheit
CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien.
Seite 14: Produktbeschreibung
Produktbeschreibung Levelflex FMP55 HART Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser...
Seite 15: Elektronikgehäuse
Levelflex FMP55 HART Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...
Seite 16: Eingetragene Marken
Produktbeschreibung Levelflex FMP55 HART Eingetragene Marken HART ® Eingetragene Marke der FieldComm Group, Austin, USA KALREZ ® , VITON ® Eingetragene Marke der Firma DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON ® Eingetragene Marke der Firma E.I. DuPont de Nemours & Co., Wilmington, USA TRI CLAMP ®...
Seite 17: Warenannahme Und Produktidenti
• Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 18: Typenschild
Warenannahme und Produktidentifizierung Levelflex FMP55 HART 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) A0010725  3 Typenschild des Levelflex Gerätename...
Seite 19: Lagerung, Transport
Levelflex FMP55 HART Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.
Seite 20 Lagerung, Transport Levelflex FMP55 HART A0015471 Endress+Hauser...
Seite 21: Montage
Levelflex FMP55 HART Montage Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0011281  4 Montageposition von Levelflex FMP55 • Stabsonden/Seilsonden: im Bypass/Schwallrohr montieren →  26. • Koaxsonden: können mit beliebigem Wandabstand montiert werden. • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetter- schutzhaube verwendet werden.
Seite 22: Montage Bei Beengten Verhältnissen
Montage Levelflex FMP55 HART 6.1.2 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert. 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft)
Seite 23: Hinweise Zur Mechanischen Belastung Der Sonde
Levelflex FMP55 HART Montage 6.1.3 Hinweise zur mechanischen Belastung der Sonde Zugbelastbarkeit von Seilsonden Sensor Merkmal 060 Sonde Zugbelastbarkeit [kN] FMP55 NA, ND Seil 4mm (1/6") PFA>316 Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefestigkeit) [Nm] FMP55 CA, CB Stab 16mm (0,63") PFA>316L...
Seite 24: Montage Von Plattierten Flanschen
Montage Levelflex FMP55 HART 6.1.4 Montage von plattierten Flanschen • Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden. • Schrauben mit dem erforderlichen Anzugsmoment anziehen (siehe Tabelle). • Nachziehen nach 24 Stunden bzw. nach dem ersten Temperaturzyklus. • Schrauben je nach Prozessdruck und -temperatur gegebenenfalls in regelmäßigen Abständen kontrollieren und nachziehen.
Seite 25: Fixierung Der Sonde
Levelflex FMP55 HART Montage 6.1.5 Fixierung der Sonde Fixierung von Koaxsonden Für WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. Endress+Hauser...
Seite 26: Besondere Montagesituationen
Montage Levelflex FMP55 HART 6.1.6 Besondere Montagesituationen Bypässe und Schwallrohre In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-ster- nen empfohlen. A0014129 Montage in Schwallrohr Montage in Bypass Mindestabstand zwischen Sondenende und Bypass-Unterkante (s. Tabelle) Mindestabstand zwischen Sondenende und Bypass-Unterkante...
Seite 27 Füllstand legen und eine metallische Zentrierscheibe auf der Höhe der Unterkante des unteren Abgangs einsetzen. In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Bypass ebenfalls isoliert werden. Für Informationen zu Bypasslösungen von Endress+Hauser kontaktieren Sie bitte Ihre Endress+Hauser-Vertriebsstelle. Endress+Hauser...
Seite 28 Montage Levelflex FMP55 HART Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser Koaxsonde einsetzen, um Reflexionen an der Stutz- enwand zu vermeiden. Nichtmetallische Behälter Bei Montage in nichtmetallischen Behältern ist eine Koax-Sonde zu verwenden. Endress+Hauser...
Seite 29 Levelflex FMP55 HART Montage Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvek- tion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX"...
Seite 30: Messgerät Montieren
Montage Levelflex FMP55 HART Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.2.2 Gerät montieren Geräte mit Flansch montieren Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elekt- rischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen.
Seite 31 Levelflex FMP55 HART Montage VORSICHT Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen oder zu einem unbeabsichtigten Lösen des Steckers führen. ‣ Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbin- gungskabel anbringen. ‣ Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biege- radius: 100 mm (4").
Seite 32: Messumformergehäuse Drehen
Montage Levelflex FMP55 HART 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  7 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten: Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse...
Seite 33: Anzeigemodul Drehen
Levelflex FMP55 HART Montage 6.2.5 Anzeigemodul drehen 3 mm A0013905 1. Falls vorhanden: Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen.
Seite 34: Montagekontrolle
Montage Levelflex FMP55 HART Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Seite 35: Elektrischer Anschluss
Levelflex FMP55 HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung 2-Draht: 4-20mA HART – – 4...20 mA – – 4...20 mA A0011294  8 Klemmenbelegung 2-Draht; 4-20mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten Widerstand für HART-Kommunikation (≥...
Seite 36 Elektrischer Anschluss Levelflex FMP55 HART 2-Draht: 4-20mA HART, Schaltausgang – ≥250 Ω 4...20 mA – ≥250 Ω 4...20 mA A0013759  9 Klemmenbelegung 2-Draht; 4-20mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten Widerstand für HART-Kommunikation (≥...
Seite 37 Levelflex FMP55 HART Elektrischer Anschluss 2-Draht: 4-20mA HART, 4-20mA – 4...20 mA – 4...20 mA – 4...20 mA – 4...20 mA A0013923  10 Klemmenbelegung 2-Draht, 4-20mA HART, 4-20mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 2 Anschluss Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.B.
Seite 38 Elektrischer Anschluss Levelflex FMP55 HART 4-Draht: 4-20mA HART (10,4…48 V ≥250 Ω 4...20 mA A0011340  11 Klemmenbelegung 4-Draht; 4-20mA HART (10,4…48 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten...
Seite 39 Levelflex FMP55 HART Elektrischer Anschluss 4-Draht: 4-20mA HART (90…253 V ≥250 Ω 4...20 mA A0018965  12 Klemmenbelegung 4-Draht; 4-20mA HART (90…253 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten...
Seite 40 Elektrischer Anschluss Levelflex FMP55 HART Beispiele zum Anschluss des Schaltausgangs A0015909  13 Anschluss eines Relais A0015910  14 Anschluss an einen Digitaleingang Geeignete Relais (Beispiele): Pull-up-Widerstand • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Schalteingang HutschienenträgerUMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen...
Seite 41: Kabelspezifikation
Levelflex FMP55 HART Elektrischer Anschluss HART-Loop-Converter HMX50 Die dynamischen Variablen des HART-Protokolls können mit Hilfe des HART Loop Conver- ters HMX50 in einzelne 4…20 mA-Stränge entkoppelt werden. Die Zuordnung der Variab- len zum Stromausgang und die Definition der Messbereiche der einzelnen Parameter erfolgt im HMX50.
Seite 42: Gerätestecker
Elektrischer Anschluss Levelflex FMP55 HART 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...
Seite 43: Versorgungsspannung
Levelflex FMP55 HART Elektrischer Anschluss 7.1.4 Versorgungsspannung 2-Draht, 4-20mA HART, passiv 2-Draht; 4-20mA HART "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts • Ex-frei 17,5…35 V R [ ] W • Ex nA • CSA GP Ex ic 17,5…32 V...
Seite 44 Elektrischer Anschluss Levelflex FMP55 HART 2-Draht; 4-20mA HART, 4-20mA "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts alle Kanal 1: 18,5…30 V R [ ] W 18.5 29.5 A0014080 Kanal 2: 12…30 V R [ ]...
Seite 45: Überspannungsschutz
Levelflex FMP55 HART Elektrischer Anschluss 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde K: 4-Draht 90-253VAC; 4-20mA HART 90…253 V (50…60 Hz), Überspannungskate- 500 Ω gorie II L: 4-Draht 10,4-48VDC; 4-20mA HART 10,4…48 V Merkmal 020 der Produktstruktur 7.1.5...
Seite 46: Steckbare Federkraftklemmen
Elektrischer Anschluss Levelflex FMP55 HART A0012619 1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten.
Seite 47: Anschlusskontrolle
Levelflex FMP55 HART Elektrischer Anschluss Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabel- ende aus der Klemme ziehen. ≤ 3 (0.12) mm (in)
Seite 48: Bedienmöglichkeiten
Bedienmöglichkeiten Levelflex FMP55 HART Bedienmöglichkeiten Übersicht 8.1.1 Vor-Ort-Bedienung Bedienung Drucktasten Touch Control Bestell- Option C "SD02" Option E "SD merkmal "Anzeige; Bedienung" A0032219 A0032221 Anzeigee- 4-zeilige Anzeige 4-zeilige Anzeige lemente Hintergrundbeleuchtung weiß, bei Gerätefehler Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20…+70 °C (–4…+158 °F)
Seite 49: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50
Levelflex FMP55 HART Bedienmöglichkeiten 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0032215  16 Bedienmöglichkeiten über FHX50 Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden 8.1.3...
Seite 50 Bedienmöglichkeiten Levelflex FMP55 HART Via Service-Schnittstelle (CDI) A0032466 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" Endress+Hauser...
Seite 51: Aufbau Und Funktionsweise Des Bedienmenüs
Levelflex FMP55 HART Bedienmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Menüs Menü Untermenü / Bedeutung Parameter Language Legt die Bediensprache der Vor-Ort-Anzeige fest Inbetriebnahme Ruft den interaktiven Wizard zur geführten Inbe- triebnahme auf. Weitere Einstellungen in den anderen Menüs sind nach Beendigung des Wizards in der Regel nicht erforderlich.
Seite 52: Anwenderrollen Und Ihre Zugriffsrechte
Bedienmöglichkeiten Levelflex FMP55 HART 8.2.2 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen Bediener und Instandhalter haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn ein gerätespezifischer Freigabecode definiert wurde. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →  53.
Seite 53: Schreibschutz Via Freigabecode
Levelflex FMP55 HART Bedienmöglichkeiten 8.2.3 Schreibschutz via Freigabecode Mithilfe des gerätespezifischen Freigabecodes sind die Parameter für die Messgerätkonfi- guration schreibgeschützt und ihre Werte via Vor-Ort-Bedienung nicht mehr änderbar. Freigabecode definieren über Vor-Ort-Anzeige 1. Navigieren zu: Setup → Erweitertes Setup → Administration → Freigabecode definie- ren →...
Seite 54: Schreibschutz Aufheben Via Freigabecode
Bedienmöglichkeiten Levelflex FMP55 HART 8.2.4 Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen gerätespezifischen Freigabecode schreibgeschützt und sein Wert momentan via Vor- Ort-Anzeige nicht änderbar →  53. Die Sperrung des Schreibzugriffs via Vor-Ort-Bedienung kann durch Eingabe des geräte- spezifischen Freigabecodes aufgehoben werden.
Seite 55 Levelflex FMP55 HART Bedienmöglichkeiten XXXXXXXXXXXXX 3 mm A0026157 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  Anzeigemodul steckt am Rand des Elektronikraums.
Seite 56 Bedienmöglichkeiten Levelflex FMP55 HART 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt . Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den...
Seite 57: Tastenverriegelung Ein- Und Ausschalten
Levelflex FMP55 HART Bedienmöglichkeiten 8.2.7 Tastenverriegelung ein- und ausschalten Über die Tastenverriegelung lässt sich der Zugriff auf das gesamte Bedienmenü via Vor- Ort-Bedienung sperren. Ein Navigieren durch das Bedienmenü oder ein Ändern der Werte von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden.
Seite 58: Anzeige- Und Bedienmodul
Bedienmöglichkeiten Levelflex FMP55 HART Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  18 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert...
Seite 59 Levelflex FMP55 HART Bedienmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
Seite 60 Bedienmöglichkeiten Levelflex FMP55 HART Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert.
Seite 61: Bedienelemente
Levelflex FMP55 HART Bedienmöglichkeiten 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Text- und Zahleneditor A0013969 Bewegt in der Eingabemaske den Markierungsbalken nach links (rück- wärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
Seite 62: Zahlen Und Text Eingeben
Bedienmöglichkeiten Levelflex FMP55 HART 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung:...
Seite 63 Levelflex FMP55 HART Bedienmöglichkeiten Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.
Seite 64: Kontextmenü Aufrufen
Bedienmöglichkeiten Levelflex FMP55 HART 8.3.4 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.
Seite 65: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Levelflex FMP55 HART Bedienmöglichkeiten 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277 Endress+Hauser...
Seite 66: Systemingetration Über Hart-Protokoll
Systemingetration über HART-Protokoll Levelflex FMP55 HART Systemingetration über HART-Protokoll Übersicht zu den Gerätebeschreibungsdateien (DD) HART Hersteller-ID 0x11 Gerätetypkennung 0x1122 HART-Spezifikation DD-Dateien Informationen und Dateien unter: • www.endress.com • www.hartcomm.org HART-Gerätevariablen und Messwerte Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariablen bei Trennschichtmessungen Gerätevariable...
Seite 67: Inbetriebnahme Über Wizard
Levelflex FMP55 HART Inbetriebnahme über Wizard Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. 1. Das Gerät mit FieldCare bzw. DeviceCare verbinden →  49. 2. Das Gerät in FieldCare bzw. Device Care öffnen.
Seite 68: Inbetriebnahme Über Bedien
Inbetriebnahme über Bedienmenü Levelflex FMP55 HART Inbetriebnahme über Bedienmenü 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  47 11.2...
Seite 69: Trennschichtmessung Konfigurieren
Levelflex FMP55 HART Inbetriebnahme über Bedienmenü 11.3 Trennschichtmessung konfigurieren 100% DK (DC ) A0011177  20 Konfigurationsparameter für Trennschichtmessung Sondenlänge Referenzpunkt der Messung Trennschichtdistanz (Abstand Flansch bis unteres Medium) Trennschicht Distanz Füllstand UP Dicke oberes Medium Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) 1.
Seite 70 Inbetriebnahme über Bedienmenü Levelflex FMP55 HART 11. Navigieren zu: Setup → Distanz  Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L 12. Navigieren zu: Setup → Trennschichtdistanz  Anzeige der Distanz D zwischen Referenzpunkt R und Trennschicht L 13.
Seite 71: Referenzhüllkurve Aufnehmen
Levelflex FMP55 HART Inbetriebnahme über Bedienmenü 11.4 Referenzhüllkurve aufnehmen Nach der Konfiguration der Messung empfiehlt es sich, die aktuelle Hüllkurve als Refe- renzhüllkurve aufzunehmen. Auf sie kann dann später zu Diagnosezwekcen wieder zurückgegriffen werden. Zur Aufnahme der Hüllkurve dient der Parameter Sicherung Referenzkurve.
Seite 72: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme über Bedienmenü Levelflex FMP55 HART 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1 Werkseinstellung der Vor-Ort-Anzeige bei Trennschichtmessungen Parameter Werkeinstellung bei Geräten mit 1 Strom- Werkeinstellung bei Geräten mit 2 Strom- ausgang ausgängen Format Anzeige 1 Wert groß 1 Wert groß 1. Anzeigewert...
Seite 73: Stromausgänge Konfigurieren
Levelflex FMP55 HART Inbetriebnahme über Bedienmenü 11.6 Stromausgänge konfigurieren 11.6.1 Werkseinstellung der Stromausgänge bei Trennschichtmessungen Stromaus- Zugeordneter Messwert 4mA-Wert 20mA-Wert gang Trennschicht linearisiert 0% oder der zugehörige linear- 100% oder der zugehörige linear- isierte Wert isierte Wert Füllstand linearisiert 0% oder der zugehörige linear- 100% oder der zugehörige linear-...
Seite 74: Konfiguration Verwalten
Inbetriebnahme über Bedienmenü Levelflex FMP55 HART 11.7 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern, auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten ver- walten und seinen Optionen.
Seite 75: Einstellungen Schützen Vor Unerlaubtem
Levelflex FMP55 HART Inbetriebnahme über Bedienmenü 11.8 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) →  53 • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) (Verweisziel existiert nicht, aber @y.link.required=' t rue' )
Seite 76: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Levelflex FMP55 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebung 12.1.1 Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung stimmt nicht Richtige Spannung anlegen. mit der Angabe auf dem Typenschild überein. Versorgungsspannung ist falsch Versorgungsspannung umpolen.
Seite 77: Parametrierfehler
Levelflex FMP55 HART Diagnose und Störungsbehebung 12.1.2 Parametrierfehler Parameterierfehler bei Füllstandmessungen Fehler Mögliche Ursache Behebung Falscher Messwert Wenn gemessene Distanz (Setup • Parameter Abgleich Leer → Distanz) mit tatsächlicher Distanz (→  112) prüfen und gegebenfalls übereinstimmt: korrigieren. Abgleichfehler • Parameter Abgleich Voll (→  113) prüfen und gegebenenfalls korrigie-...
Seite 78: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Levelflex FMP55 HART 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 79 Levelflex FMP55 HART Diagnose und Störungsbehebung Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ↓...
Seite 80: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Levelflex FMP55 HART 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 81: Diagnoseereignis Im Bedientool
Levelflex FMP55 HART Diagnose und Störungsbehebung 12.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •...
Seite 82: Liste Der Diagnoseereignisse
Diagnose und Störungsbehebung Levelflex FMP55 HART 12.5 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zum Sensor Sondenbruch 1. Ausblendung prüfen Alarm erkannt 2. Sensor prüfen Ansatz am Sensor Sensor reinigen Alarm HF-Kabel 1.
Seite 83 Levelflex FMP55 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Download verarbei- Download aktiv, bitte warten Warning Nachabgleich 1…2 Nachabgleich ausführen Warning Linearisierung Linearisierungtabelle prüfen Alarm Konfiguration 1. Gerät neu starten Alarm inkompatibel 2.
Seite 84: Ereignis-Logbuch
Diagnose und Störungsbehebung Levelflex FMP55 HART 12.6 Ereignis-Logbuch 12.6.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch → Ereignisliste Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: •...
Seite 85 Levelflex FMP55 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1092 Integriertes HistoROM gelöscht I1110 Schreibschutzschalter geändert I1137 Elektronik getauscht I1151 Historie rückgesetzt I1154 Klemmensp. Min./Max. rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1184 Anzeige angeschlossen I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt...
Seite 86: Firmware-Historie
Diagnose und Störungsbehebung Levelflex FMP55 HART 12.7 Firmware-Historie Datum Software- Modifikationen Dokumentation (FMP55, HART) Version Betriebsanleitung Beschreibung Gerätepara- Technische Information meter 07.2010 01.00.zz Original-Software BA01003F/00/DE/05.10 GP01000F/00/DE/05.10 TI01003F/00/DE/05.10 01.2011 01.01.zz • SIL integriert • BA01003F/00/DE/10.10 • GP01000F/00/DE/10.10 • TI01003F/00/DE/10.10 • Optimierungen und Feh- •...
Seite 87: Wartung
Levelflex FMP55 HART Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 13.2 Reinigung von Koax-Sonden Zu Reinigungszwecken kann das Masserohr nach unten abgezogen werden. Achten Sie bei der Demontage und Wiedermontage darauf, dass die Abstandhalter zwischen Sondenstab und Masserohr nicht verschoben werden.
Seite 88: Reparatur
Reparatur 14.1 Allgemeine Hinweise 14.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
Seite 89: Ersatzteile
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der...
Seite 90: Zubehör
Zubehör Levelflex FMP55 HART Zubehör 15.1 Gerätespezifisches Zubehör 15.1.1 Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 298.5 (11.8) 273.7 (10.8) 255.1 (10) 164 (6.46) A0015472  24 Wetterschutzhaube; Maßeinheit: mm (in) 37,8 mm (1,5 in) 54 mm (2,1 in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
Seite 91: Häuse
Levelflex FMP55 HART Zubehör 15.1.2 Montagehalter für Elektronikgehäuse Zubehör Beschreibung Montagehalter für das Elektronikgehäuse ø42...60 (1.65...2.36) 140 (5.5) 122 (4.8) 175 (6.9) 158 (6.2) A0014793  25 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
Seite 92: Abgesetzte Anzeige Fhx50
Zubehör Levelflex FMP55 HART 15.1.4 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – CF3M (ähnlich zu 316L/1.4404) – Aluminium (in Vorbereitung) • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: –...
Seite 93: Überspannungsschutz
Levelflex FMP55 HART Zubehör 15.1.5 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400…700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...
Seite 94: Kommunikationsspezifisches Zubehör
 Für Einzelheiten: Dokument "Technische Information" TI00404F Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung...
Seite 95: Servicespezifisches Zubehör
Levelflex FMP55 HART Zubehör Zubehör Beschreibung Field Xpert SFX370 Field Xpert SFX370 ist ein mobiler Computer für die Inbetriebnahme und Wartung. Er ermöglicht eine effiziente Gerätekonfiguration und Diagnose für HART und FOUNDATION Fieldbus Geräte im Nicht-Ex-Bereich und Ex-Bereich.  Für Einzelheiten: Betriebsanleitung BA01202S 15.3...
Seite 96: Bedienmenü
Bedienmenü Levelflex FMP55 HART Bedienmenü 16.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) Navigation  Bedienmenü Language →  160  Setup →  110 Messstellenbezeichnung →  110 Betriebsart →  110 Längeneinheit →  110 Tanktyp →  111 →  111...
Seite 97 Levelflex FMP55 HART Bedienmenü Aufnahme Ausblendung →  121 Distanz →  121 ‣ Erweitertes Setup →  122 Status Verriegelung →  122 Zugriffsrechte Anzeige →  123 Freigabecode eingeben →  123 ‣ Trennschicht →  124 Prozesseigenschaft →...
Seite 98 Bedienmenü Levelflex FMP55 HART ‣ Tabelle bearbeiten Füllstand →  140 Kundenwert →  140 Tabelle aktivieren →  140 ‣ Sicherheitseinstellungen →  142 →  142 Ausgang bei Echoverlust Wert bei Echoverlust →  142 Rampe bei Echoverlust →...
Seite 99 Levelflex FMP55 HART Bedienmenü Fehlerstrom →  153 Ausgangsstrom 1…2 →  153 ‣ Schaltausgang →  154 Funktion Schaltausgang →  154 Zuordnung Status →  154 Zuordnung Grenzwert →  155 Zuordnung Diagnoseverhalten →  155 Einschaltpunkt →  156 Einschaltverzögerung...
Seite 100 Bedienmenü Levelflex FMP55 HART Nachkommastellen Menü →  165 Hintergrundbeleuchtung →  165 Kontrast Anzeige →  166 ‣ Datensicherung Anzeigemodul →  167 Betriebszeit →  167 →  167 Letzte Datensicherung Konfigurationsdaten verwalten →  167 Vergleichsergebnis →  168 ‣...
Seite 101 Levelflex FMP55 HART Bedienmenü Seriennummer →  177 Firmwareversion →  177 Gerätename →  177 Bestellcode →  178 Erweiterter Bestellcode 1…3 →  178 Geräterevision →  178 Geräte-ID →  178 Gerätetyp →  179 Hersteller-ID →  179 ‣...
Seite 102 Bedienmenü Levelflex FMP55 HART Wert Prozessgröße →  188 Simulation Stromausgang 1…2 →  189 Wert Stromausgang 1…2 →  189 Simulation Schaltausgang →  189 Schaltzustand →  190 →  190 Simulation Gerätealarm ‣ Gerätetest →  191 Start Gerätetest...
Seite 103: Übersicht Bedienmenü (Bedientool)
Levelflex FMP55 HART Bedienmenü 16.2 Übersicht Bedienmenü (Bedientool) Navigation  Bedienmenü  Setup →  110 Messstellenbezeichnung →  110 Betriebsart →  110 Längeneinheit →  110 Tanktyp →  111 Rohrdurchmesser →  111 →  112 Mediengruppe →...
Seite 104 Bedienmenü Levelflex FMP55 HART ‣ Trennschicht →  124 Prozesseigenschaft →  124 Trennschicht Eigenschaft →  124 DK Wert untere Phase →  125 Füllstandeinheit →  126 →  126 Blockdistanz Füllstandkorrektur →  127 Handmessung Dicke oberes Medium →...
Seite 105 Levelflex FMP55 HART Bedienmenü Kundenwert →  140 Tabelle aktivieren →  140 ‣ Sicherheitseinstellungen →  142 Ausgang bei Echoverlust →  142 Wert bei Echoverlust →  142 Rampe bei Echoverlust →  143 Blockdistanz →  143 ‣...
Seite 106 Bedienmenü Levelflex FMP55 HART Zuordnung Status →  154 Zuordnung Grenzwert →  155 Zuordnung Diagnoseverhalten →  155 Einschaltpunkt →  156 Einschaltverzögerung →  157 →  157 Ausschaltpunkt Ausschaltverzögerung →  158 Fehlerverhalten →  158 Schaltzustand →...
Seite 107 Levelflex FMP55 HART Bedienmenü ‣ Datensicherung Anzeigemodul →  167 Betriebszeit →  167 Letzte Datensicherung →  167 Konfigurationsdaten verwalten →  167 Sicherungsstatus →  168 Vergleichsergebnis →  168 ‣ Administration →  170 Freigabecode definieren →  172 Gerät zurücksetzen...
Seite 108 Bedienmenü Levelflex FMP55 HART Erweiterter Bestellcode 1…3 →  178 Geräterevision →  178 Geräte-ID →  178 Gerätetyp →  179 Hersteller-ID →  179 ‣ →  180 Messwerte Distanz →  114 Füllstand linearisiert →  136 Trennschichtdistanz →...
Seite 109 Levelflex FMP55 HART Bedienmenü Schaltzustand →  190 Simulation Gerätealarm →  190 ‣ Gerätetest →  191 Start Gerätetest →  191 Ergebnis Gerätetest →  191 Letzter Test →  191 Füllstandsignal →  192 Einkopplungssignal →  192 Trennschichtsignal →...
Seite 110: Menü "Setup
Bedienmenü Levelflex FMP55 HART 16.3 Menü "Setup" • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Freigabecode gesperrt werden können →...
Seite 111 Levelflex FMP55 HART Bedienmenü Auswahl SI-Einheiten US-Einheiten • mm • ft • m • in Werkseinstellung Tanktyp  Navigation  Setup → Tanktyp Voraussetzung Medientyp = Flüssigkeit Beschreibung Tanktyp wählen. Auswahl • Metall • Bypass/Schwallrohr • Nicht metallisch • Installation außerhalb •...
Seite 112 Bedienmenü Levelflex FMP55 HART Mediengruppe  Navigation  Setup → Mediengruppe Voraussetzung • Für FMP51/FMP52/FMP54/FMP55: Betriebsart (→  110) = Füllstand • Medientyp = Flüssigkeit Beschreibung Mediengruppe wählen. Auswahl • Sonstiges • Wässrig (DK >= 4) Werkseinstellung Sonstiges Zusätzliche Information Mit diesem Parameter wird die Dielektrizitätskonstante (DK) des Mediums grob festgelegt.
Seite 113: Zusätzliche Information
Levelflex FMP55 HART Bedienmenü Zusätzliche Information A0013177  26 Abgleich Leer (E) bei Trennschichtmessungen Bei Trennschichtmessungen gilt der Parameter Abgleich Leer sowohl für die Trenn- schichthöhe als auch für den Gesamtfüllstand. Abgleich Voll  Navigation  Setup → Abgleich Voll Beschreibung Distanz F vom minimalen Füllstand (0%) zum maximalen Füllstand (100%) angeben.
Seite 114 Bedienmenü Levelflex FMP55 HART Füllstand Navigation  Setup → Füllstand Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung). Zusätzliche Information A0013195  28 Füllstand bei Trennschichtmessungen • Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  126). • Bei Trennschichtmessungen bezieht sich dieser Parameter immer auf den Gesamt- füllstand.
Seite 115: Signalqualität
Levelflex FMP55 HART Bedienmenü Zusätzliche Information A0013199  29 Distanz bei Trennschichtmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  110). Signalqualität Navigation  Setup → Signalqualität Beschreibung Zeigt die Signalqualität des ausgewerteten Echos. Zusätzliche Information Bedeutung der Anzeige •...
Seite 116: Trennschicht
DC1 Relative Dielektrizitätszahl des oberen Mediums. Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Trennschicht Navigation  Setup → Trennschicht Voraussetzung Betriebsart (→...
Seite 117 Levelflex FMP55 HART Bedienmenü Zusätzliche Information A0013197 Die Einheit ist bestimmt durch Parameter Füllstandeinheit (→  126). Trennschichtdistanz Navigation  Setup → Trennschichtdist Voraussetzung Betriebsart (→  110) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zur Trennschicht.
Seite 118 Bedienmenü Levelflex FMP55 HART Bestätigung Distanz  Navigation  Setup → Bestätig. Dist. Beschreibung Angeben, ob gemessene Distanz und tatsächliche Distanz übereinstimmen. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl • Manuelle Map-Aufnahme • Distanz Ok • Distanz unbekannt •...
Seite 119 Levelflex FMP55 HART Bedienmenü • Distanz zu groß Zu wählen, wenn die angezeigte Distanz größer ist als die tatsächliche Distanz. Das Gerät korrigiert die Signalauswertung und kehrt zu Parameter Bestätigung Distanz zurück. Es wird die neu berechnete Distanz angezeigt. Der Vergleich ist iterativ zu wiederholen, bis die angezeigte mit der tatsächlichen Distanz übereinstimmt.
Seite 120 Bedienmenü Levelflex FMP55 HART Werkseinstellung 0,1 m Zusätzliche Information Dieser Parameter bestimmt, bis zu welcher Distanz die neue Ausblendung aufgenommen werden soll. Die Distanz wird ab dem Referenzpunkt gemessen, das heißt ab der Unter- kante des Montageflansches oder Einschraubstücks. Auf der Vor-Ort-Anzeige wird als Referenz der Parameter Aktuelle Ausblendung (→...
Seite 121: Wizard "Ausblendung
Levelflex FMP55 HART Bedienmenü 16.3.1 Wizard "Ausblendung" Wizard Ausblendung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur Ausblendung direkt in Menü Setup (→  110) In Wizard Ausblendung werden jeweils zwei Parameter gleichzeitig auf dem Display angezeigt.
Seite 122: Untermenü "Erweitertes Setup
Bedienmenü Levelflex FMP55 HART 16.3.2 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitert. Setup Status Verriegelung Navigation  Setup → Erweitert. Setup → Status Verrieg. Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Anzeige • Hardware-verriegelt • SIL-verriegelt • Eichbetrieb aktiv - definierte Parameter •...
Seite 123 • Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 124 Bedienmenü Levelflex FMP55 HART Untermenü "Trennschicht" Navigation  Setup → Erweitert. Setup → Trennschicht Prozesseigenschaft  Navigation  Setup → Erweitert. Setup → Trennschicht → Prozesseigensch. Beschreibung Typische Trennschicht-Änderungsgeschwindigkeit angeben. Auswahl • Schnell > 1 m/min • Standard < 1 m/min •...
Seite 125 Levelflex FMP55 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Sonderparam.: Automatische Dk Ber. – Voraussetzung: Die spezifische Kapazität (pF/m) ist bekannt – Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, werden der Gesamtfüllstand und die Trennschichthöhe über das Geführte Radar bestimmt. Die Dielektrizitätskonstante des oberen Mediums wird dabei ständig nachkorrigiert.
Seite 126 Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Die Werkseinstellung, ε = 80, gilt für Wasser bei 20 °C (68 °F).
Seite 127 Levelflex FMP55 HART Bedienmenü A0013220 Ausblendung von Störechos am oberen Sondenende Ausblendung des Gesamtfüllstands bei geflutetem Bypass UB Obere Blockdistanz Füllstandkorrektur  Navigation  Setup → Erweitert. Setup → Trennschicht → Füllstandkorr. Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0…200 000,0 %...
Seite 128 Bedienmenü Levelflex FMP55 HART Zusätzliche Information A0013313 UP Trennschichtdicke (= Dicke des oberen Mediums) Zusammen mit diesem Parameter wird auf der Vor-Ort-Anzeige die gemessene Trennschichtdicke angezeigt. Durch Vergleich der beiden Trennschichtdicken kann das Gerät die Dielektrizitätskonstante des oberen Mediums selbstständig korrigieren.
Seite 129: Beschreibung
Levelflex FMP55 HART Bedienmenü Benutze berechneten DK Wert  Navigation  Setup → Erweitert. Setup → Trennschicht → Nutz. berech. DK Beschreibung Angeben, ob die berechnete Dielektrizitätskonstante benutzt werden soll. Auswahl • Sichern und beenden • Abbrechen und beenden Werkseinstellung Abbrechen und beenden Zusätzliche Information...
Seite 130 Bedienmenü Levelflex FMP55 HART Wizard "Automatische DK Berechnung" Wizard Automatische DK Berechnung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur automati- schen DK-Berechnung direkt in Untermenü Trennschicht (→  124) In Wizard Automatische DK Berechnung werden jeweils ein oder zwei Parameter gleichzeitig auf dem Display angezeigt.
Seite 131 Levelflex FMP55 HART Bedienmenü Untermenü "Linearisierung" 100% L‘ I‘ L‘ 100% L‘1L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  30 Linearisierung: Umrechnung des Füllstands und gegebenenfalls der Trennschicht in ein Volumen oder ein Gewicht; die Umrechnung ist von der Behälterform abhängig...
Seite 132 Bedienmenü Levelflex FMP55 HART Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  134 Einheit nach Linearisierung →  135 Freitext →  136 Maximaler Wert →  137 Durchmesser →...
Seite 133 Levelflex FMP55 HART Bedienmenü Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  134 Einheit nach Linearisierung →  135 Freitext →  136 Füllstand linearisiert →  136 Trennschicht linearisiert →...
Seite 134 Bedienmenü Levelflex FMP55 HART Beschreibung der Parameter Navigation  Setup → Erweitert. Setup → Linearisierung Linearisierungsart  Navigation  Setup → Erweitert. Setup → Linearisierung → Linearisier. Art Beschreibung Linearisierungsart wählen. Auswahl • Keine • Linear • Tabelle • Pyramidenboden •...
Seite 135 Levelflex FMP55 HART Bedienmenü Bedeutung der Optionen • Keine Der Füllstand wird ohne Umrechnung in der Füllstandeinheit ausgegeben. • Linear Der Ausgabewert (Volumen/Gewicht) ist proportional zum Füllstand L. Das gilt bei- spielsweise für stehend zylindrische Tanks und Silos. Folgende Parameter müssen zusätzlich angegeben werden:...
Seite 136 Bedienmenü Levelflex FMP55 HART Beschreibung Einheit für den linearisierten Wert wählen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • dm³ • m³ • hl • l • %...
Seite 137 Levelflex FMP55 HART Bedienmenü Trennschicht linearisiert Navigation  Setup → Erweitert. Setup → Linearisierung → Trenns. linearis Voraussetzung Betriebsart (→  110) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt linearisierte Trennschichthöhe. Zusätzliche Information Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung →  135.
Seite 138 Bedienmenü Levelflex FMP55 HART Zwischenhöhe  Navigation  Setup → Erweitert. Setup → Linearisierung → Zwischenhöhe Voraussetzung Linearisierungsart (→  134) hat einen der folgenden Werte: • Pyramidenboden • Konischer Boden • Schrägboden Beschreibung Zwischenhöhe H angeben. Eingabe 0…200 m Werkseinstellung Zusätzliche Information...
Seite 139 Levelflex FMP55 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben. • Halbautomatisch Für jeden Tabellenpunkt wird der Füllstand vom Gerät gemessen. Der zugehörige linear- isierte Wert wird manuell eingegeben.
Seite 140 Bedienmenü Levelflex FMP55 HART Werkseinstellung Füllstand (Manuell)  Navigation  Setup → Erweitert. Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  134) = Tabelle • Tabellenmodus (→  138) = Manuell Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung).
Seite 141 Levelflex FMP55 HART Bedienmenü Beschreibung Linearisierungstabelle aktivieren oder deaktivieren. Auswahl • Deaktivieren • Aktivieren Werkseinstellung Deaktivieren Zusätzliche Information Bedeutung der Optionen • Deaktivieren Es wird keine Linearisierung berechnet. Wenn gleichzeitig Linearisierungsart (→  134) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus.
Seite 142: Werkseinstellung
Bedienmenü Levelflex FMP55 HART Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitert. Setup → Sicherh.einst. Ausgang bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Ausg. Echoverl. Beschreibung Ausgangsverhalten bei Echoverlust festlegen. Auswahl • Letzter gültiger Wert • Rampe bei Echoverlust •...
Seite 143: Zusätzliche Information
Levelflex FMP55 HART Bedienmenü Rampe bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Rampe Echoverl. Voraussetzung Ausgang bei Echoverlust (→  142) = Rampe bei Echoverlust Beschreibung Rampensteigung bei Echoverlust festlegen. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0,0 %/min Zusätzliche Information...
Seite 144 Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Im Parameter Blockdistanz Auswerteart kann ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0013219  32 Blockdistanz (UB) bei Messung in Flüssigkeiten...
Seite 145 Levelflex FMP55 HART Bedienmenü Wizard "SIL/WHG-Bestätigung" Wizard SIL/WHG-Bestätigung ist nur bei Geräten mit SIL- und/oder WHG-Zulassung vorhanden (Merkmal 590: "Weitere Zulassung", Ausprägung LA: "SIL" oder LC: "WHG Überfüllsicherung" ), solange sie sich nicht im SIL/WHG-verriegelten Zustand befin- den. Wizard SIL/WHG-Bestätigung wird benötigt, um das Gerät in den SIL- oder WHGver- riegelten Zustand zu bringen.
Seite 146 Bedienmenü Levelflex FMP55 HART Wizard "SIL/WHG deaktivieren" Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. Schreibschutz rücksetzen  Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. → Schreibs. rücks. Beschreibung Entriegelungscode eingeben. Eingabe 0…65 535 Werkseinstellung Falscher Code ...
Seite 147 Levelflex FMP55 HART Bedienmenü Untermenü "Sondeneinstellungen" Mit Untermenü Sondeneinstellungen lässt sich sicherstellen, dass das Gerät das Sonde- nendsignal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge überein- stimmt.
Seite 148 Bedienmenü Levelflex FMP55 HART Bestätigung Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Bestät. Sondenl. Beschreibung Angeben, ob der in Parameter Aktuelle Sondenlänge →  147 angezeigte Wert mit der tatsächlichen Sondenlänge übereinstimmt. Aufgrund dieser Eingabe führt das Gerät eine Sondenlängenkorrektur durch.
Seite 149 Levelflex FMP55 HART Bedienmenü Wizard "Sondenlängenkorrektur" Wizard Sondenlängenkorrektur ist nur bei Bedienung über Vor-Ort-Anzeige vorhan- den. Bei Bedienung über Bedientool befinden sich die Parameter zur Sondenlängen- korrektur direkt in Untermenü Sondeneinstellungen (→  147). Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr.
Seite 150 Bedienmenü Levelflex FMP55 HART Untermenü "Stromausgang 1…2" Untermenü Stromausgang 2 (→  150) ist nur bei Geräten mit zwei Stromausgän- gen vorhanden. Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 Zuordnung Stromausgang 1…2  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Zuord. Strom Beschreibung Prozessgröße für Stromausgang wählen.
Seite 151: Strombereich
Levelflex FMP55 HART Bedienmenü Prozessgröße 4mA-Wert 20mA-Wert Dicke oberes Medium oder zugehöriger linear- 100 % oder zugehöriger linearisierter Wert isierter Wert Relative Trennschichtampli- 0 mV 2 000 mV tude Die 0%-Marke ist über Parameter Abgleich Leer (→  112) definiert.
Seite 152 Bedienmenü Levelflex FMP55 HART Fester Stromwert  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Fester Stromwert Voraussetzung Strombereich (→  151) = Fester Stromwert Beschreibung Konstanten Stromwert festlegen. Eingabe 4…22,5 mA Werkseinstellung 4 mA Dämpfung Ausgang ...
Seite 153 Levelflex FMP55 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Min. Der Stromausgang nimmt den unteren Ausfallsignalpegel gemäß Parameter Strombe- reich (→  151) an. • Max. Der Stromausgang nimmt den oberen Ausfallsignalpegel gemäß Parameter Strombe- reich (→  151) an.
Seite 154 Bedienmenü Levelflex FMP55 HART Untermenü "Schaltausgang" Navigation  Setup → Erweitert. Setup → Schaltausgang Funktion Schaltausgang  Navigation  Setup → Erweitert. Setup → Schaltausgang → Funkt.Schaltausg Beschreibung Funktion für Schaltausgang wählen. Auswahl • Aus • An • Diagnoseverhalten • Grenzwert •...
Seite 155 Levelflex FMP55 HART Bedienmenü Auswahl • Aus • Digitalausgang ED 1 • Digitalausgang ED 2 Werkseinstellung Zusätzliche Information Die Optionen Digitalausgang ED 1 und Digitalausgang ED 2 beziehen sich auf die Erwei- terte-Diagnose-Blöcke. Ein Schaltsignal, das in diesen Blöcken generiert wird, kann über den Schaltausgang ausgegeben werden.
Seite 156: Einschaltpunkt
Bedienmenü Levelflex FMP55 HART Einschaltpunkt  Navigation  Setup → Erweitert. Setup → Schaltausgang → Einschaltpunkt Voraussetzung Funktion Schaltausgang (→  154) = Grenzwert Beschreibung Messwert für Einschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt: Einschaltpunkt >...
Seite 157: Einschaltverzögerung
Levelflex FMP55 HART Bedienmenü A0015586 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltverzögerung  Navigation  Setup → Erweitert. Setup → Schaltausgang → Einschaltverz. Voraussetzung • Funktion Schaltausgang (→  154) = Grenzwert • Zuordnung Grenzwert (→  155) ≠ Aus Beschreibung Einschaltverzögerung definieren.
Seite 158 Bedienmenü Levelflex FMP55 HART Ausschaltverzögerung  Navigation  Setup → Erweitert. Setup → Schaltausgang → Ausschaltverz. Voraussetzung • Funktion Schaltausgang (→  154) = Grenzwert • Zuordnung Grenzwert (→  155) ≠ Aus Beschreibung Ausschaltverzögerung definieren. Eingabe 0,0…100,0 s Werkseinstellung...
Seite 159 Levelflex FMP55 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 160 Bedienmenü Levelflex FMP55 HART Untermenü "Anzeige" Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlos- sen ist. Navigation  Setup → Erweitert. Setup → Anzeige Language Navigation  Setup → Erweitert. Setup → Anzeige → Language Beschreibung Sprache der Vor-Ort-Anzeige einstellen.
Seite 161 Levelflex FMP55 HART Bedienmenü Zusätzliche Information 4841.000 Â A0019963  33 "Format Anzeige" = "1 Wert groß" Â 93.5 % Â 159.0 A0019964  34 "Format Anzeige" = "1 Bargraph + 1 Wert" Â 93.5 Â 159.0 A0019965  35 "Format Anzeige"...
Seite 162 Bedienmenü Levelflex FMP55 HART 1…4. Anzeigewert  Navigation  Setup → Erweitert. Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen für Darstellung auf Vor-Ort-Anzeige. Auswahl • Keine • Füllstand linearisiert • Distanz • Trennschicht linearisiert • Trennschichtdistanz • Dicke oberes Medium •...
Seite 163 Levelflex FMP55 HART Bedienmenü Intervall Anzeige Navigation  Setup → Erweitert. Setup → Anzeige → Intervall Anz. Beschreibung Anzeigedauer von Messwerten auf Vor-Ort-Anzeige einstellen, wenn diese im Wechsel angezeigt werden. Eingabe 1…10 s Werkseinstellung Zusätzliche Information Dieser Parameter ist nur relevant, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige angezeigt werden...
Seite 164 Bedienmenü Levelflex FMP55 HART Zusätzliche Information XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Bedeutung der Optionen • Messstellenbezeichnung Wird im Parameter Messstellenbezeichnung (→  110) definiert. • Freitext Wird im Parameter Kopfzeilentext (→  164) definiert. Kopfzeilentext  Navigation ...
Seite 165: Hintergrundbeleuchtung
Levelflex FMP55 HART Bedienmenü Werkseinstellung Dezimal Zusätzliche Information Die Option ft-in-1/16'' gilt nur für Längeneinheiten. Nachkommastellen Menü  Navigation  Setup → Erweitert. Setup → Anzeige → Nachkomma Menü Beschreibung Anzahl Nachkommastellen für Zahlen im Bedienmenü wählen. Auswahl • x •...
Seite 166 Bedienmenü Levelflex FMP55 HART Kontrast Anzeige Navigation  Setup → Erweitert. Setup → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung). Eingabe 20…80 % Werkseinstellung Abhängig vom Display Zusätzliche Information Kontrast einstellen via Drucktasten: •...
Seite 167 Levelflex FMP55 HART Bedienmenü Untermenü "Datensicherung Anzeigemodul" Dieses Untermenü ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
Seite 168 Bedienmenü Levelflex FMP55 HART Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
Seite 169 Levelflex FMP55 HART Bedienmenü Zusätzliche Information Bedeutung der Anzeigeoptionen • Einstellungen identisch Die aktuelle Gerätekonfiguration im Gerät stimmt mit ihrer Sicherungskopie im Anzeige- modul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration im Gerät stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein.
Seite 170 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  123) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 171 Levelflex FMP55 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Parameter wird ohne Aktion verlassen. • Auf Werkseinstellung Alle Parameter werden auf die bestellcodespezifische Werkseinstellung zurückgesetzt. • Auf Auslieferungszustand Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. Der Auslieferungs- zustand kann sich von der Werkseinstellung unterscheiden, wenn bei der Bestellung kundenspezifische Parameterwerte angegeben wurden.
Seite 172 Bedienmenü Levelflex FMP55 HART Wizard "Freigabecode definieren" Wizard Freigabecode definieren ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befindet sich Parameter Freigabecode defi- nieren direkt in Untermenü Administration. Parameter Freigabecode bestätigen gibt es bei Bedienung über Bedientool nicht.
Seite 173: Menü "Diagnose
Levelflex FMP55 HART Bedienmenü 16.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Akt. Diagnose Beschreibung Zeigt aktuell anstehende Diagnosemeldung. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens •...
Seite 174 Bedienmenü Levelflex FMP55 HART Zeitstempel Navigation  Diagnose → Zeitstempel Beschreibung Zeigt Zeitstempel für Parameter Letzte Diagnose (→  173). Anzeige Tage (d), Stunden (h), Minuten (m), Sekunden (s) Betriebszeit ab Neustart Navigation  Diagnose → Zeit ab Neustart Beschreibung Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist.
Seite 175: Untermenü "Diagnoseliste
Levelflex FMP55 HART Bedienmenü 16.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1…5 Navigation  Diagnose → Diagnoseliste → Diagnose 1…5 Beschreibung Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: •...
Seite 176: Untermenü "Ereignislogbuch
Bedienmenü Levelflex FMP55 HART 16.4.2 Untermenü "Ereignislogbuch" Untermenü Ereignislogbuch existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" angezeigt werden. Navigation  Diagnose → Ereignislogbuch Filteroptionen  Navigation ...
Seite 177: Untermenü "Geräteinformation
Zeigt Seriennummer des Geräts. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 178 Bedienmenü Levelflex FMP55 HART Bestellcode  Navigation  Diagnose → Geräteinfo → Bestellcode Beschreibung Zeigt Bestellcode des Geräts. Zusätzliche Information Der Bestellcode entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.
Seite 179 Levelflex FMP55 HART Bedienmenü Gerätetyp Navigation  Diagnose → Geräteinfo → Gerätetyp Beschreibung Zeigt Gerätetyp, mit dem das Gerät bei der HART Communication Foundation registriert ist. Zusätzliche Information Der Gerätetyp wird benötigt, um dem Gerät die passende Gerätebeschreibungsdatei (DD) zuzuordnen.
Seite 180: Untermenü "Messwerte
Bedienmenü Levelflex FMP55 HART 16.4.4 Untermenü "Messwerte" Navigation  Diagnose → Messwerte Distanz Navigation  Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013199  38 Distanz bei Trennschichtmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  110).
Seite 181: Trennschicht Linearisiert
Levelflex FMP55 HART Bedienmenü Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zur Trennschicht. Zusätzliche Information A0013202 Die Einheit ist bestimmt durch Parameter Längeneinheit (→  110). Trennschicht linearisiert Navigation  Diagnose → Messwerte → Trenns. linearis Voraussetzung Betriebsart (→  110) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt linearisierte Trennschichthöhe.
Seite 182 Bedienmenü Levelflex FMP55 HART Zusätzliche Information A0013313 UP Dicke oberes Medium Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung →  135. Ausgangsstrom 1…2 Navigation  Diagnose → Messwerte → Ausgangsstrom 1…2 Beschreibung Zeigt berechneten Ausgangsstrom. Gemessener Strom 1 Navigation ...
Seite 183: Untermenü "Messwertspeicherung
Levelflex FMP55 HART Bedienmenü 16.4.5 Untermenü "Messwertspeicherung" Navigation  Diagnose → Messwertspeich. Zuordnung 1…4. Kanal  Navigation  Diagnose → Messwertspeich. → Zuord. 1…4. Kanal Beschreibung Dem jeweiligen Speicherkanal eine Prozessgröße zuordnen. Auswahl • Aus • Füllstand linearisiert • Distanz •...
Seite 184 Bedienmenü Levelflex FMP55 HART Speicherintervall  Navigation  Diagnose → Messwertspeich. → Speicherinterval Beschreibung Speicherintervall t für die Messwertspeicherung definieren. Eingabe 1,0…3 600,0 s Werkseinstellung 30,0 s Zusätzliche Information Dieser Parameter bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Daten- speicher und somit die maximale speicherbare Prozesszeit T •...
Seite 185 Levelflex FMP55 HART Bedienmenü Untermenü "Anzeige 1…4. Kanal" Die Untermenüs Anzeige 1…4. Kanal existieren nur bei Bedienung über Vor-Ort- Anzeige. Bei Bedienung über FieldCare kann das Diagramm über die FieldCare-Funk- tion "Event List / HistoROM" angezeigt werden. Die Untermenüs Anzeige 1…4. Kanal rufen eine Anzeige des Messwertverlaufs für den jeweiligen Speicherkanal auf.
Seite 186: Untermenü "Simulation
Bedienmenü Levelflex FMP55 HART 16.4.6 Untermenü "Simulation" Untermenü Simulation dient zur Simulation bestimmter Messwerte oder Situationen. Damit lässt sich die korrekte Parametrierung des Geräts sowie nachgeschalteter Auswer- teeinheiten prüfen. Simulierbare Situationen Zu simulierende Situation Zugehörige Parameter Bestimmter Wert einer Prozessgröße •...
Seite 187 Levelflex FMP55 HART Bedienmenü Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozessgröße →  188 Wert Prozessgröße →  188 Simulation Stromausgang 1…2 →  189 Wert Stromausgang 1…2 →  189 Simulation Schaltausgang →...
Seite 188 Bedienmenü Levelflex FMP55 HART Beschreibung der Parameter Navigation  Experte → Diagnose → Simulation Zuordnung Prozessgröße  Navigation  Experte → Diagnose → Simulation → Zuordn.Prozessgr Beschreibung Zu simulierende Prozessgröße wählen. Auswahl • Aus • Füllstand • Trennschicht • Dicke oberes Medium •...
Seite 189 Levelflex FMP55 HART Bedienmenü Simulation Stromausgang 1…2  Navigation  Experte → Diagnose → Simulation → Sim. Stromausg 1…2 Beschreibung Simulation des Stromausgangs an- oder aussschalten. Auswahl • Aus • An Werkseinstellung Zusätzliche Information Eine aktive Simulation wird durch eine Diagnosemeldung der Kategorie Funktionskontrolle (C) angezeigt.
Seite 190 Bedienmenü Levelflex FMP55 HART Schaltzustand  Navigation  Experte → Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  189) = An Beschreibung Zu simulierenden Schaltzustand festlegen. Auswahl • Offen • Geschlossen Werkseinstellung Offen Zusätzliche Information Der Schaltausgang folgt dem eingegebenen Wert. Auf diese Weise lässt sich die korrekte Funktion nachgeschalteter Steuergeräte prüfen.
Seite 191: Untermenü "Gerätetest
Levelflex FMP55 HART Bedienmenü 16.4.7 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Gerätetest starten. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Wenn ein Echoverlust vorliegt, ist kein Gerätetest möglich.
Seite 192 Bedienmenü Levelflex FMP55 HART Füllstandsignal Navigation  Diagnose → Gerätetest → Füllstandsignal Voraussetzung Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für das Füllstandsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Füllstandsignal = Prüfung nicht i. O.: Einbau des Geräts und Dielektrizitätskonstante des Mediums prüfen.
Seite 193: Untermenü "Heartbeat
Levelflex FMP55 HART Bedienmenü 16.4.8 Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung SD01872F Navigation ...
Seite 194: Stichwortverzeichnis
Typenschild ......89 Datenspeicher löschen (Parameter) ... . . 184 Erweiterter Bestellcode 1…3 (Parameter) ..178 Endress+Hauser...
Seite 195 HMX50 ........41 Rohrdurchmesser (Parameter) ....111 Endress+Hauser...
Seite 196 SIL/WHG deaktivieren ....146 Ausschalten ......57 Endress+Hauser...
Seite 197 Zuordnung Status (Parameter) ....154 Zuordnung Stromausgang (Parameter) ..150 Zwischenhöhe (Parameter) ....138 Endress+Hauser...
Seite 198 *71344070* 71344070 www.addresses.endress.com...
