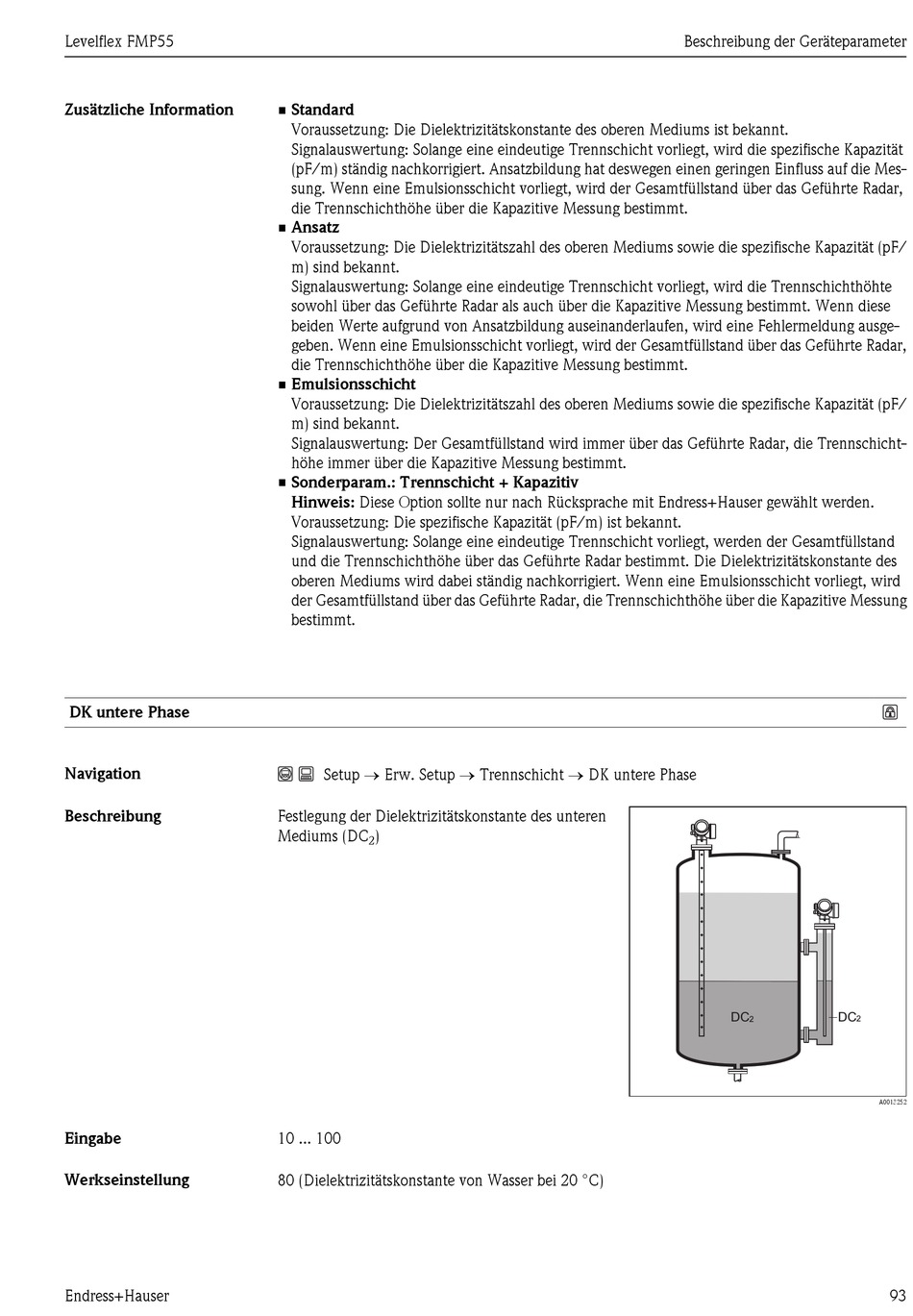

Levelflex FMP55
Zusätzliche Information
DK untere Phase
Navigation
Beschreibung
Eingabe
Werkseinstellung
Endress+Hauser
• Standard
Voraussetzung: Die Dielektrizitätskonstante des oberen Mediums ist bekannt.
Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, wird die spezifische Kapazität
(pF/m) ständig nachkorrigiert. Ansatzbildung hat deswegen einen geringen Einfluss auf die Mes-
sung. Wenn eine Emulsionsschicht vorliegt, wird der Gesamtfüllstand über das Geführte Radar,
die Trennschichthöhe über die Kapazitive Messung bestimmt.
• Ansatz
Voraussetzung: Die Dielektrizitätszahl des oberen Mediums sowie die spezifische Kapazität (pF/
m) sind bekannt.
Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, wird die Trennschichthöhte
sowohl über das Geführte Radar als auch über die Kapazitive Messung bestimmt. Wenn diese
beiden Werte aufgrund von Ansatzbildung auseinanderlaufen, wird eine Fehlermeldung ausge-
geben. Wenn eine Emulsionsschicht vorliegt, wird der Gesamtfüllstand über das Geführte Radar,
die Trennschichthöhe über die Kapazitive Messung bestimmt.
• Emulsionsschicht
Voraussetzung: Die Dielektrizitätszahl des oberen Mediums sowie die spezifische Kapazität (pF/
m) sind bekannt.
Signalauswertung: Der Gesamtfüllstand wird immer über das Geführte Radar, die Trennschicht-
höhe immer über die Kapazitive Messung bestimmt.
• Sonderparam.: Trennschicht + Kapazitiv
Hinweis: Diese Option sollte nur nach Rücksprache mit Endress+Hauser gewählt werden.
Voraussetzung: Die spezifische Kapazität (pF/m) ist bekannt.
Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, werden der Gesamtfüllstand
und die Trennschichthöhe über das Geführte Radar bestimmt. Die Dielektrizitätskonstante des
oberen Mediums wird dabei ständig nachkorrigiert. Wenn eine Emulsionsschicht vorliegt, wird
der Gesamtfüllstand über das Geführte Radar, die Trennschichthöhe über die Kapazitive Messung
bestimmt.
Setup ® Erw. Setup ® Trennschicht ® DK untere Phase
Festlegung der Dielektrizitätskonstante des unteren
Mediums (DC
)
2
10 ... 100
80 (Dielektrizitätskonstante von Wasser bei 20 °C)
Beschreibung der Geräteparameter
DC
DC
2
2
A0013252
93
