Uporaba
6.4
Omejitvena veriga in sistem za samodejno menjavo
6.4.1
Omejitvena veriga

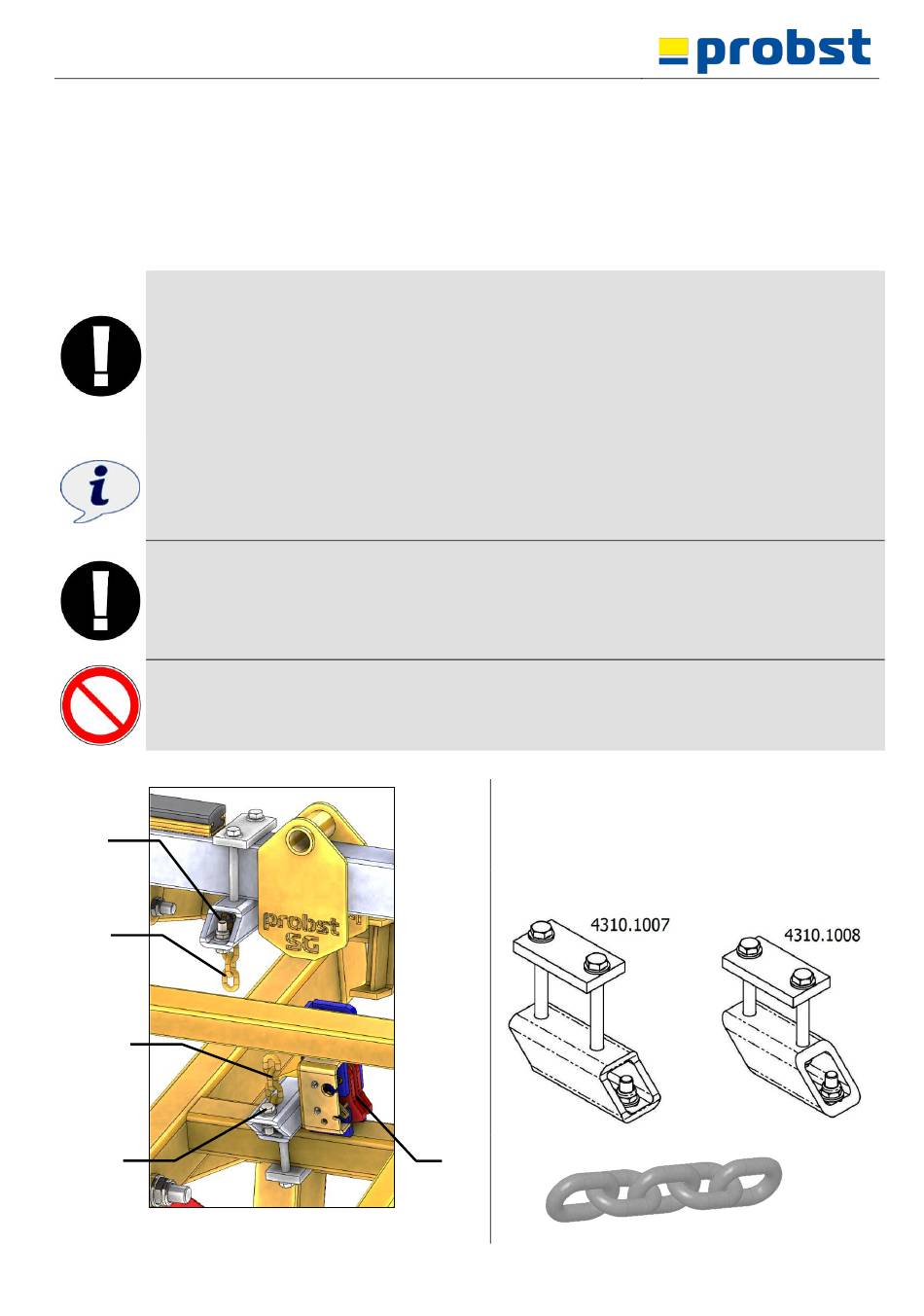

Omejitvena veriga (2) je nameščena med zgornjo prečko orodja in avtomatskim menjalnikom (1) in
zagotavlja, da se gumijaste prijemalne čeljusti (brez prijemanega materiala) ne morejo popolnoma zapreti
(najmanjše območje odpiranja).
•
Če se nosilna naprava (npr. bager) zelo hitro premika po neravnem terenu z odprtim škarjastim
prijemalom SG, ki visi na strelišču, se lahko zaradi sunkovitih gibov samodejni priključek (1) nenamerno
odklene.
•
V tem primeru omejitvena veriga (2) omeji pot zapiranja, tako da se čeljusti prijemala ne dotikajo, temveč
so med seboj na določeni razdalji.
•
V primeru takega nenamernega odklopa samodejnega navijala (1) lahko velika dinamika povzroči
preobremenitev omejevalne verige (2) ali njene pritrditve.
•
Zato je treba po takem stresnem primeru brezpogojno zamenjati omejevalno verigo (glejte 2 na sliki A)
in njene pritrdilne vijake (glejte A1 in A2 na sliki A) ter preveriti pravilno delovanje zavore vrtenja na
sistemu samodejne menjave (slika E) (glejte slike F, G, H)!
•
Številka naročila za nadomestno omejevalno verigo in zavoro vrtenja glejte seznam rezervnih delov.
•
Pred vsakim nadaljnjim zagonom je treba celoten sklop (sliki B in C) preveriti, ali ne kaže znakov obrabe
(poškodb).
•
Če so ugotovljene poškodbe, je treba zamenjati celoten sklop (sliki B in C)!
•
Poleg tega je treba preveriti delovanje rotacijske zavore (glejte slike F, G, H) in po potrebi zamenjati tudi
rotacijsko zavoro.
Upravljanje enote (SG) s poškodovano/prelomljeno omejevalno verigo je strogo prepovedano! Nevarnost
za življenje!!!
A1
2
2
A2
53100415
Slika. A
Nadomestno omejevalno verigo (2) je treba namestiti,
kot je prikazano na naslednji sliki (sliki A, C).
Slika D prikazuje škarjasto prijemalo z napeto omejevalno
verigo.
Za celotno sestavo glejte seznam rezervnih delov.
1
20 / 26
Slika. B
SL
