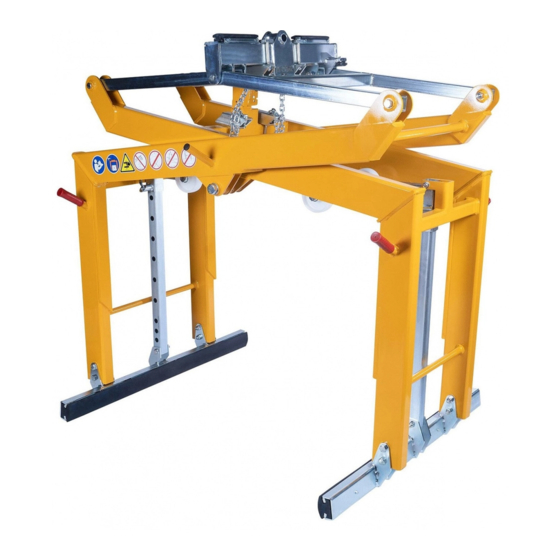

probst SG-60-PGL2 Betriebsanleitung
Mechanischer scherengreifer
Vorschau ausblenden
Andere Handbücher für SG-60-PGL2:
- Betriebsanleitung (70 Seiten) ,
- Betriebsanleitung (70 Seiten) ,
- Betriebsanleitung (125 Seiten)
Verwandte Anleitungen für probst SG-60-PGL2
Inhaltszusammenfassung für probst SG-60-PGL2
- Seite 1 Betriebsanleitung Original Betriebsanleitung Mechanischer Scherengreifer SG-60-PGL2 5310.0415...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
6.4.3 Funktionsprüfung der Rotationsbremse ....................23 Wartung und Pflege ............................. 24 Wartung ................................ 24 7.1.1 Mechanik ............................... 24 Störungsbeseitigung ............................ 25 Reparaturen ..............................25 Prüfungspflicht ............................. 26 Hinweis zum Typenschild ..........................27 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 27 5310.0415... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 28.03.2018................(M. Probst, Geschäftsführer) 5310.0415... -
Seite 5: Sicherheit
Sicherheit 4 / 27 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 27 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 27 GEBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0227 30 mm Das manuelle Führen des Gerätes ist nur an den roten Handgriffen 2904.0226 50 mm erlaubt. 2904.0225 80 mm Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den 2904.0665 30 mm Sicherheitsvorschriften gelesen und verstanden haben. -
Seite 8: Unfallschutz
Sicherheit 7 / 27 Unfallschutz ● Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. ● Vorsicht bei Gewitter! ● Arbeitsbereich ausreichend beleuchten. ● Vorsicht bei nassen, angefrorenen oder verschmutzten Baustoffen. ● Das Arbeiten mit dem Gerät bei Witterungsverhältnissen unter 3 °C (37,5 °F) ist verboten! Es besteht die Gefahr des Abrutschens der Greifgüter bedingt durch Nässe oder Vereisung. -
Seite 9: Sicherheit Im Betrieb
Sicherheit 8 / 27 Sicherheit im Betrieb 2.9.1 Allgemeines Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 10: Allgemeines
Allgemeines 9 / 27 Allgemeines Bestimmungsgemäßer Einsatz Dieses Gerät ist ausschließlich geeignet zum Greifen und Transportieren von Baustoffpaketen, wie z.B. vertikal, scheibenweise umreifte Pflastersteine, Bordsteine und dergleichen, in Verbindung mit einem Trägergerät (z.B. Bagger). Serienmäßige Ausrüstung: ● Höhenverstellbare Auflage ●... - Seite 11 Allgemeines 10 / 27 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: ●...
-
Seite 12: Übersicht Und Aufbau
Allgemeines 11 / 27 Übersicht und Aufbau Begrenzungskette für Minimal-Öffnungsbereich Aufschlagdämpfer Befestigung für Trägergerät 4. Handgriff Gummigreifbacken 6. Höhenverstellbare Auflage Wechselautomatik mit Schaltverzögerung 5310.0415... -
Seite 13: Technische Daten
Aufhängeadapter AH-A zum Betrieb SG-40-UK in Kombination mit ET-D/B 4310.0442 Sicherheitsschutznetz SSN für die Anwendung der SG Zange am Hochbaukran SSN - 1,2/1,4,/0,9 für SG-40-UK 1,800 (4,000) 4520.0010 SSN - 1,5/1,3/1,0 für SG-60, SG-60-PGL2, SG-80-PGL2, SG-80- 2,000 (4,400) 4520.0061 MAXI, SG-80-MAXI-PGL2, SG-100-PGL2 5310.0415... -
Seite 14: Installation
13 / 27 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Mechanische Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 15: Einstecktaschen (Optional)
Installation 14 / 27 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 16: Einstellungen
Einstellungen 15 / 27 Einstellungen Einstellung der Eintauchtiefe ● Höhenverstellbare Auflage (1) mit einer Hand festhalten und anschließend Federriegel (2) um 180° umlegen. ● Höhenverstellbare Auflage (1) (beide horizontal parallel) entsprechend der Greifguthöhe anpassen und Federriegel (2) wieder in Ursprungsposition bringen und in Verstelllöcher einrasten. ●... -
Seite 17: Bedienung
Bedienung 16 / 27 Bedienung Bedienung für Geräte mit Wechselautomatik ● Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. ● Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. ● Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. ●... - Seite 18 Bedienung 17 / 27 Das Gerät ist mit einer Wechselautomatik ausgerüstet, d.h. das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik ● ● ● Gerät ist durch Trägergerät Gerät wird auf Greifgut Gerät wird durch Trägergerät angehoben.
-
Seite 19: Verwendung Des Sicherheitsschutznetzes Ssn
Bedienung 18 / 27 Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach unten zeigen. Die Position der Schlitze darf sich keinesfalls oben oder in der Mitte befinden, da sonst die Gefahr besteht , dass die Wechselautomatik eventuell beim Umschalten klemmt! Verwendung des Sicherheitsschutznetzes SSN... -
Seite 20: Installation Netzhalterung (Optional)
Bedienung 19 / 27 Installation Netzhalterung (optional) Sollte die Befestigung des Netzes an den Handgriffen nicht möglich oder nicht erwünscht sein, kann das Gerät mit zusätzlicher Netzhalterung ausgestattet werden. Typ: Bestell-Nr.: 4 Stück Netzhalterung für SG-60, SG-80, SG-100 4310.0965 1.) Alle 4 Netzhaltungen jeweils seitlich am Gerät einhaken. 2.) Netzhalterungen relativ weit außen am Gerät (SG) (siehe Abb. - Seite 21 Bedienung 20 / 27 3.) Befestigungsschrauben von Hand anziehen. 4.) Befestigungsschrauben mit entsprechendem Gabelschlüssel festziehen. Abb. 4 Abb. 5 5.) Kontermutter mit entsprechendem Gabelschlüssel 6.) Netzhalterung ist nun einsatzbereit Abb. 7 festziehen. Abb. 6 Abb. 7 5310.0415...
-
Seite 22: Begrenzungskette Und Wechselautomatik
Bedienung 21 / 27 Begrenzungskette und Wechselautomatik 6.4.1 Begrenzungskette Die Begrenzungskette (2) befindet sich zwischen der oberen Traverse des Gerätes und der Wechselautomatik (1) und sorgt dafür, dass sich die Gummigreifbacken (ohne gegriffenes Greifgut) nicht komplett schließen können (Minimal-Öffnungsbereich). ● Bei extrem schneller Fahrt des Trägerterätes, (z.b. - Seite 23 Bedienung 22 / 27 Abb. D Abb. C 5310.0415...
-
Seite 24: Wechselautomatik
Bedienung 23 / 27 6.4.2 Wechselautomatik Die Wechselautomatik mit Schaltverzögerung (1) verhindert ein Auslösen der Wechselautomatik und somit ein unbeabsichtigtes Schließen des Gerätes (SG) ohne gegriffenes Greifgut. Ursache für unbeabsichtigtes Schließen wären Hüpfbewegungen des Gerätes (SG), verursacht durch zu schnelles Fahren mit dem Trägergerät (z.B. Bagger) über unebenes Gelände. Zu schnelles Fahren über unebenes Gelände mit dem Gerät (mit und ohne Greifgut/Last) ist verboten! Wechselautomatik mit Schaltverzögerung... -
Seite 25: Wartung Und Pflege
Wartung und Pflege 24 / 27 Sobald der Rücklauf in Grundstellung weniger wie 2 Sekunden dauert, muss die Rotationsbremse an der Wechselautomatik unbedingt ausgetauscht werden!!! Ansonsten besteht Unfallgefahr, da es sich hierbei um ein Sicherheitsteil handelt! Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. -
Seite 26: Störungsbeseitigung
Wartung und Pflege 25 / 27 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren (Greifbereichs-Einstellung) Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 27: Prüfungspflicht
Wartung und Pflege 26 / 27 Prüfungspflicht ● Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden ( siehe BGR 500). ● Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! ●... -
Seite 28: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 30 ÖW max. ca. 1145 (hängend) / ÖW max. ca. 1145 (hanging) Tragfähigkeit / Working Load Limit WLL: 1800 kg / 3960 Eigengewicht / Dead Weight: kg / Product Name: Scissor Grab SG-60-PGL2 © all rights reserved conform to ISO 16016 Datum Name Benennung Scherengreifer SG-60-PGL2 mit Erst. 2.8.2017 I.Krasnikov...
- Seite 31 20000209 21700011 21800001 20000168 20100017 20400006 20000071 47450297 © all rights reserved conform to ISO 16016 20100017 Datum Name Benennung Scherengreifer SG-60-PGL2 mit Erst. 2.8.2017 I.Krasnikov Gummigreifbacken PGL2, 1200 lang Gepr. 7.8.2017 R.Northe WLL 1800 kg 20400004 20000071 36370018 Artikelnummer/Zeichnungsnummer...
- Seite 32 40110226 siehe separate Liste see separate list © all rights reserved conform to ISO 16016 Datum Name Benennung Seitenteil schmal zu SG-60-PGL2 Erst. 3.8.2017 I.Krasnikov Gepr. 13.12.2017 I.Krasnikov Artikelnummer/Zeichnungsnummer Blatt E43101461 Zust. Urspr. F269-11 Ers. f. Ers. d.
- Seite 33 40110042 siehe separate Liste see separate list 40110228 siehe separate Liste see separate list 20530022 20530039 © all rights reserved conform to ISO 16016 Datum 20530047 Name Benennung Wechselautomatik WA-S/S Erst. 29.6.2009 Dietrich.Pannier mit Schaltverzögerung Gepr. 22.1.2016 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E40110226 Zust.
- Seite 34 40110118 40110043 20530019 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-S + WA-S/S, komplett Erst. 27.2.2014 Ralf.Northe Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E40110042 Zust. Urspr. Ers. f. Ers. d.
- Seite 35 20100022 20400080 40110384 siehe separate Liste see separate list 33503500 © all rights reserved conform to ISO 16016 Datum Name Benennung Baugruppe Rotationsbremse WA-S/S 20000323 Erst. 29.6.2009 Dietrich.Pannier Gepr. 28.5.2014 Ralf.Northe mit Führung Artikelnummer/Zeichnungsnummer Blatt E40110228 Zust. Urspr. Ers. f. Ers.
- Seite 36 43100776 20200036 26010006 © all rights reserved conform to ISO 16016 Datum Name Benennung Führung mit Rotationsbremse und Erst. 27.2.2014 Ralf.Northe Gewindestift montiert für WA-S/S Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E40110384 Zust. Urspr. Ers. f. Ers. d.
- Seite 37 20100017 20000025 20400004 20400004 33150031 20400004 33010046 20400004 20100017 20000074 © all rights reserved conform to ISO 16016 Datum Name Benennung Kettenhalterung SG oben Erst. 15.4.2011 toan.pham Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E43101007 Zust. Urspr. Ers. f. Ers. d.
- Seite 38 20100017 20000025 20400004 20400004 20400004 20400004 20100017 20000072 © all rights reserved conform to ISO 16016 Datum Name Benennung Kettenhalterung SG unten Erst. 15.4.2011 toan.pham Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E43101008 Zust. Urspr. Ers. f. Ers. d.
- Seite 39 A53100204+415 SG-60(-PGL2) A53100200+380 SG-80(-PGL2) A53100387+416 SG-80-MAXI(-PGL2) A53100284 SG-100-PGL2 29040217 29040056 29040714 29040217 P 27.03.2018_V5 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
-
Seite 40: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 41 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Seite 42 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
